ФПП первого порядка

На рис. 4.24 приведен полосно-пропускающий фильтр с вещественными полюсами.

а б

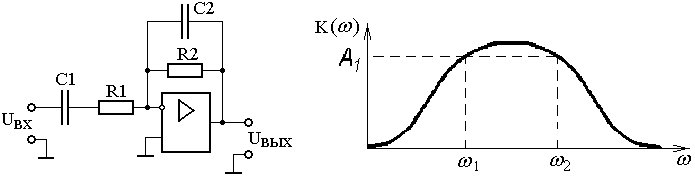

Рис. 4.24. Схема ФПП с вещественными полюсами (а), АЧХ (б)

Передаточная функция:

Если частоты среза определяются как , , то коэффициент передачи: .

Если частоты среза определяются как : ,

то коэффициент передачи:

Интегратор.

Интегрирующие цепи предназначены для интегрирования во времени электрических входных сигналов. Величина входного сигнала в общем виде описывается уравнением

U_вх(t)= U_вых(0) + K U_вx(t)dt,

U_вых(0) - начальное значение выходного сигнала в момент времени t = 0, К - коэффициент пропорциональности.

Простейшей пассивной линейной интегрирующей цепью является чeтыpexпoлюcник, состаящий из RC - элементов.

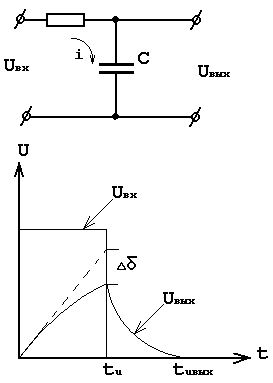

Рис. 2.5

При подаче прямоугольного импульса с идеальными фронтами на интегрирующую RC цепь выходное напряжение нарастает по экспоненциальному закону: , где t=RC.

К моменту окончания импульса выходное напряжение достигает значения

U_вых(t)= U_вхt_и/t (1-t_и/2t),

а затем по экспоненциальному закону убывает до нуля с постоянной времени t.

Схема простейшего интегратора на ОУ:

Рис. 2.6

, где Q - электрический заряд, U - напряжение, т.е. Q = CU и изменяя заряд за единицу времени, то есть ток через конденсатор равен
