Дифференциаторы
Неинвертирующий сумматор. Инвертирующий сумматор Инвертирующий сумматор формирует алгебраическую сумму двух напряжений и меняет знак на обратный. Схема алгебраического сумматора на два входа: Рис. 2.1

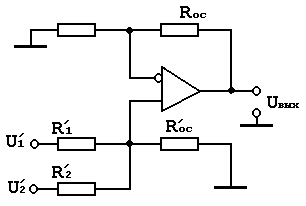

Если Rвх ОУ достаточно велико и ток смещения пренебрежительно мал по сравнению с током обратной связи (ОС), то по закону Кирхгофа: I1+ I2= Iос Если коэффициент усиления без ОС также достаточно велик, так что Uд= 0, то ; ; ; R1= R2= Rос= R, тогда , U1+ U2= - Uвых или Uвых= -(U1+ U2). Для n- входов Uвых = - (U1+ U2+... + Un), где n- число входов. Суммирующие схемы могут работать как при постоянных, так и при переменных напряжениях. Схема на два входа: Рис. 2.4 В данной схеме Uвых= U1+ U2, если ; ; и Rос' = R1' = R2', Можно также осуществить суммирование с весами, при этом обязательно соблюдение условия , где n - число входов.

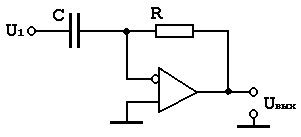

Схема: Рис. 2.12

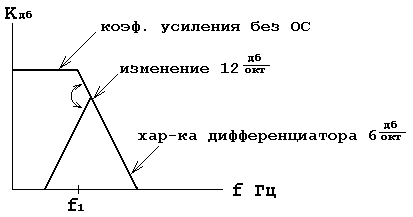

Дифференциатор создает на выходе напряжение, пропорциональное скорости изменения входного Uвых = - RC При дифференцировании усилитель должен пропускать только переменную составляющую входного напряжения и коэффициент усиления дифференцирующей схемы должен возрастать при увеличении скорости изменения входного сигнала. Ток через конденсатор имеет вид Ic = C Напряжение на конденсаторе равно входному напряжению U1. Если считать, что ОУ идеальный, то ток через сопротивление ОС можно считать равным току через конденсатор, т. е. Ir= Iс Но Uвых= R Ir= - R Ic, поэтому Uвых = - RC Уменьшение реактивного сопротивления Хс с увеличением частоты приводит к тому, что схема дифференциатора имеет высокий коэффициент усиления по отношению к высоко-частотным составляющим на входе, даже если их частота лежит выше полосы частот полезного сигнала. Схема имеет тенденции к потере устойчивости в той области частот, где частотная характеристика дифференциатора (имеющая подъем 6 дб/окт) пересекается с имеющей спад 6 дб.окт характеристикой скорректированного уcилителя. Рис. 2.13 Частотная характеристика разомкнутого контура ОС имеет в некоторой части своего частотного диапазона спад 12 дб/окт, при этих условиях возможно самовозбуждение.
