Сглаживающие транзисторные фильтры




Классификация сглаживающих фильтров. Принцип работы RC, LC и транзисторного фильтров. Коэффициент сглаживания.

Принцип работы мостовой схемы выпрямления. Графики напряжений и токов. Принцип умножения напряжения.

Мостовая 2-х полупериодная схема содержит 4 диода, схема имеет 4 плеча и 2 диагонали, трансформатор используется по необходимости трансформации U.

Принцип действия:

При выпрямлении положительного полупериода переменного напряжения будут открыты VD2, VD3, а закрыты будут VD1, VD4.

При выпрямлении отрицательного полупериода переменного напряжения будут открыты VD1, VD4, а закрыты будут VD2, VD3.

Преимущества:По сравнению с однополупериодной схемой мостовая схема имеет в 2 раза меньший уровень пульсаций, более высокий КПД, более рациональное использование трансформатора и уменьшение его расчетной мощности. По сравнению с двухполупериодной схемой мостовая имеет более простую конструкцию трансформатора при таком же уровне пульсаций.

Недостатки: 4 диода

Сглаживающий фильтр — устройство для сглаживания пульсаций после выпрямления переменного тока. Фильтры бывают: C, LC, RC П-образные, Г-образные, одно- двух- и многозвенные.

Принцип работы RC фильтров

Резистор R1 и конденсатор Сф1 образуют делитель напряжения пульсаций, возникающих на выходе выпрямителя (конденсатора С1). Во сколько раз сопротивление конденсатора Сф1 меньше сопротивления резистора R1 току пульсаций, во столько же раз напряжение пульсаций на конденсаторе Сф1 будет меньше, чем напряжение пульсаций на конденсаторе С1.

Уменьшить напряжение пульсаций на нагрузке при заданной емкости конденсатора Сф1 можно путем увеличения сопротивления резистора R1. Но поскольку через R1 протекает постоянная составляющая выпрямленного тока, на резисторе теряется часть выпрямленного напряжения, и напряжение на нагрузке (на конденсаторе Сф1) оказывается меньше, чем напряжение на выходе выпрямителя (на конденсаторе С1).

Если коэффициент сглаживания однозвенного RС-фильтра недостаточен, т. е. амплитуда пульсаций в выпрямленном напряжении слишком велика, применяют двухзвенный RС -фильтр.

Недостатки RC фильтров

Малое КПД, т.к. постоянная сост. Выпрямленного U за счёт падения U на активном R. RC примен в маломощных выпрямителях.

Принцип работы LC фильтров

Его приемущество в том, что катушка индуктивности не оказывает сопротивление - I, поэтому U на выходе Rн не уменьш. По сравнению с RC фильтром. Индукт сопрот катушки зависит от индуктивности , если сделать большим индукт, тосопрот катушки индуктивности будет большим => катушка не пропустит на нагрузку гармонические состовляющие.

Сама индукция будет обладать для гармоник высокого порядка большим R, что задержит ихпроникновение на нагрузку. Конденсатор С-фильтра сгладит проникшие за катушку гармоники более низкого порядка, а для этого С должен иметь большую емкость. Если одно звено не удовл коэф сглаж, то применяют несколько звеньев.

LC включ Г-образно(а) и П-образно(б)

Преимущество П над Г в том, сто на вход П-образного фильтра подаётся очищенный сигнал, С1 очистит выпрямленный сигнал.

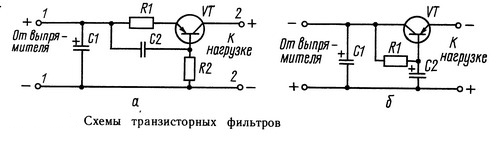

Для сглаживания пульсаций выпрямленного напряжения в несколько единиц или десятков вольт широко применяются фильтры с транзисторами. Одна из схем такого фильтра показана на рисунке.

Для пояснения принципа работы этой схемы напомним, что если напряжение базы транзистора (в данном случае на резисторе R2) увеличивается по отношению к напряжению эмиттера, то ток, протекающий через транзистор, уменьшается. Уменьшение тока равносильно увеличению сопротивления транзистора. Если на вход фильтра поступает постоянное напряжение, то напряжение между эмиттером и базой также будет постоянным, и, значит, постоянным будет напряжение на выходе фильтра. При наличии пульсаций в выпрямленном напряжении (на зажимах 1—1) на резисторе R1 создается также пульсирующее напряжение. При увеличении напряжения на входе фильтра повышается и напряжение на резисторе R1. Это приращение напряжения через конденсатор С2 подается на базу. Напряжение базы возрастает, что приводит к увеличению сопротивления транзистора. Возрастание сопротивления транзистора вызывает уменьшение изменения тока в цепи. И наоборот, при уменьшении напряжения на входе фильтра снижается и напряжение на резисторе R1. Это уменьшение напряжения передается на базу транзистора и снижает его сопротивление. Таким образом, данная схема как бы следит за всеми быстрыми изменениями напряжения на ее входе и регулирует сопротивление транзистора проходящему через него току так, что выходное напряжение фильтра изменяется значительно меньше, чем напряжение на его входе.

Недостатком данной схемы является то, что часть напряжения бесполезно тратится на резисторе R1, вследствие чего напряжение на выходе фильтра оказывается меньшим, чем на входе.

Коффициент сглаживание – отношение коэф пульсации на выходе и коэф пульсации на его входе. ,

- коэф. Пульсации, Uo – ср. выпрямл. Напряжение.
