Принцип работы аналогового компаратора и его параметры

Принцип работы не инвертирующего операционного усилителя и его параметры.

К_U=(R_ОС/R₁)+1 Коэф. усиления инвертирующего ОУ меньше чем не инвертирующего при одинаковых значениях R_ОС и R₁ и глубине обратной связи. За счет глубокой последовательной обратной связи охватывающей усилитель и большого входного сопротивления операционного усилителя. Входное сопротивление не инвертирующего усилителя велико(достигает десятков гигаОм. Выходное сопротивление не инвертирующего усилителя достигает десятков и единиц Ом. С точки зрения усилительных свойств ОУ с не инвертирующим входом боле предпочтителен т.к. имеет большое входное сопротивление и малое выходное.

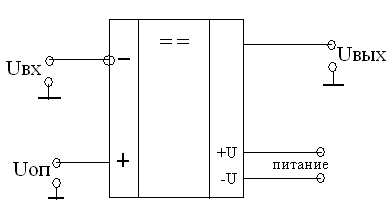

Компаратор предназначен для сравнения аналоговых сигналов при этом один из них опорный (U_ОП) второй изменяющийся или входной сигнал.При равенстве сигналов напряжение на выходе резко изменяется. Принцип действия основан на определениях работы идеального ОУ. Речь идет о том, что К_U идеального ОУ стремится к бесконечности. В роли компаратора используют ОУ без ООС. В момент равенства сигналов U_ВХ= U_ОП разность сигналов равна нулю, но этого достаточно при К_U→∞ иметь на выходе большой сигнал, который ограничивается величиной питающего напряжения. Компараторы широко применяются в автоматике (напр. автоматическое включение освещения).

Тот сигнал, который в данный момент больше (U_ВХ или U_ОП) влияет на знак выходного напряжения, а именно определяет знак ориентируясь по входам. До точки А (U_ВХ<U_ОП) поэтому U_ОП определяет знак на выходе (+U_НАС) в точке А равенство сигналов. В момент равенства сигналов и чуть- чуть больше U_ВХ на выходе происходит скачек до U_НАС минус. От точки А до точки В входное напряжение больше U_ОП поэтому на выходе скачка нет(U_НАС минус). В точке В сигналы равны происходит скачек на выходе в сторону +U_НАС. На схеме нарисован идеальный вариант коммутации прямоугольных импульсов. Реально в момент коммутации требуется небольшое время для рассасывания зарядов в транзисторе(в схемах указывается это время). Компараторы используются для сравнения разнополярных сигналов на входе.
