Полупроводниковая преобразовательная техника является одним из разделов промышленной электроники.

Энергетическая электроника, силовая электроника – все это синонимы термина преобразовательная техника (ПТ), но, пожалуй, более точно отражающие ее смысл. Например, по-английски соответствующий термин «power electronics», по-немецки – «Leistung Elektronik», что точно переводится, как мощная электроника.

Термин «Преобразовательная техника» охватывает и другие виды преобразования электрической энергии. Преобразование электрической энергии может осуществляться, как электромеханическими (динамическими), например, электромашинными преобразователями, так и электронными (статическими) преобразователями.

Поэтому с учетом, применяемых в настоящее время полупроводниковых приборов, более точное название курса «Полупроводниковая преобразовательная техника».

Энергетическая электроника – это сильноточная ветвь промышленной электроники. Энергетическая электроника начала свою историю в начале XX века после создания электронного диода, а затем ртутного вентиля, но подлинное ее развитие и широкое внедрение связано с появлением полупроводниковых приборов.

Преобразователи электрической энергии являются основным предметом изучения энергетической электроники. Преобразовательная техника изучает вопросы преобразования электрической энергии. Преобразование электрической энергии – это изменение ее параметров (напряжения, числа фаз, частоты, включая нулевую, то есть постоянный ток), а также улучшение качества электроэнергии, изменение формы напряжения и т.д.

С помощью устройств преобразовательной техники более 50% вырабатываемой электроэнергии преобразовывается в другие виды. Поэтому особенно велика роль устройств преобразовательной техники в деле энергосбережения.

Преобразовательная техника является основой современного электропривода и находит в нем все более широкое применение. Полупроводниковые преобразователи энергии применяются на транспорте, в электротехнологических установках, на электростанциях. Устройства преобразовательной техники являются основой бытовой электроники. Современные источники 6 питания телевизоров, радиоприемников, компьютеров неосуществимы без применения устройств преобразовательной техники.

Широкое применение устройств преобразовательной техники обусловлено преимуществами полупроводниковых приборов и элементов микро- электроники – малыми габаритами, быстродействием, чувствительностью, надежностью, экономичностью и широкими возможностями преобразования информации.

Поэтому изучение преобразовательной техники невозможно без знания полупроводниковых приборов и элементов микроэлектроники.

Энергетическая электроника (преобразовательная техника) изучает методы преобразования электрической энергии и устройства, реализующие эти методы. Полупроводниковые преобразователи электрической энергии предназначены для преобразования параметров электрической энергии (напряжения, частоты, числа фаз, формы напряжения и тока). Современная преобразовательная техника основана на применении полупроводниковых приборов.

В полупроводниковой преобразовательной технике используются диоды, тиристоры и транзисторы в ключевом режиме. Приборы, работающие в ключевом режиме (открыт, закрыт), называются вентилями. Преобразователи, выполненные на вентилях, называются вентильными преобразователями.

Изучение курса «Преобразовательная техника» базируется на знании курсов: «Физика», «Теоретические основы электротехники», «Физические основы электроники» и «Электрические машины». В свою очередь курс «Преобразовательная техника» является основой при изучении «Теории электропривода», «Систем управления электроприводами» и «Электро- снабжения», а также знание его необходимо для успешной сдачи государственного экзамена и защиты дипломного проекта.

Язык преобразовательной техники базируется на трех «китах»: схемах, временных диаграммах и характеристиках.

1.2. Назначение и классификация устройств преобразовательной техники

Основное применение вентильные преобразователи нашли в качестве источников питания различных устройств. Современный электропривод немыслим без вентильных преобразователей. В нем органически сливаются электрическая машина, вентильный преобразователь и устройство управления.

Вентильные преобразователи классифицируются по ряду признаков. Классификация вентильных преобразователей представлена на рис. 1.1.

1. По связи с сетью вентильные преобразователи делятся на преобразователи: 7

а) ведомые сетью, в которых процессы происходят синхронно с часто- той сети;

б) автономные, которые либо не связаны с сетью, либо не зависят от частоты сети.

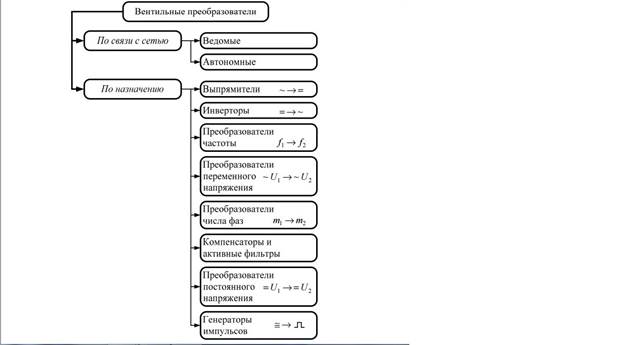

Рис. 1.1. Классификация вентильных преобразователей

2. По назначению вентильные преобразователи делятся:

а) на выпрямители, которые преобразуют переменный ток в постоянный ток;

б) на инверторы, которые преобразуют постоянный ток в переменный ток;

в) на преобразователи частоты, которые преобразуют переменный ток одной частоты в переменный ток другой частоты;

г) на преобразователи переменного напряжения, изменяющие вели- чину переменного напряжения. При этом частота и число фаз остаются неизменными;

д) на преобразователи числа фаз, изменяющие число фаз при неизменной частоте;

е) на компенсаторы и активные фильтры, которые повышают качество напряжения в сети;

ж) на преобразователи постоянного напряжения, изменяющие вели- чину постоянного напряжения;

з) на генераторы импульсов, формирующие импульсы произвольной формы и частоты.

1.3. Состав устройств преобразовательной техники

Все устройства преобразователь- ной техники состоят из силовой части и системы управления, что показано на рис. 1.2.

Элементами силовой части являются:

- вентили;

- трансформаторы;

- реакторы;

- конденсаторы.

Система управления может быть аналоговой, цифровой или комбинированной.

В данном курсе основное внимание уделяется силовым схемам и алгоритмам управления. Сами системы управления будут подробнее рассмотрены в последующих курсах.

1.4. История и перспективы развития устройств преобразовательной техники

Современные отрасли электротехники – электропривод, электроснабжение, электротехнологию и бытовую электротехнику нельзя представить без преобразовательной техники. Кратко рассмотрим основные этапы ее развития.

Энергетическая электроника – очень молодая наука. Ее история на- считывает немногим более ста лет. Появление электроники было вызвано потребностями радиотехники. В первом радиоприемнике А.С. Попова в 1895 году использовалось устройство для детектирования (выпрямления) сигналов переменного тока – когерер. По существу, это был полупроводниковый прибор, в котором выпрямление происходило на границе окисла и металла. Конечно, теория этих процессов была создана гораздо позже.

Развитие энергетической электроники определялось развитием электронных приборов. В 1904 г. англичанин Джон Флеминг изобрел электронный диод. Его создание было основано на предшествующих работах Томаса Эдисона, открывшего термоэлектронную эмиссию, и Лодыгина, создавшего лампу накаливания.

В начале 1900-х годов в США Купером Юитом были разработаны стеклянные ртутные выпрямители, ставшие по существу родоначальниками силовых приборов для энергетической электроники. Стеклянные ртутные выпрямители разрабатывались в СССР сразу после октябрьской революции под руководством академика В.П. Вологдина. Первый металлический ртутный выпрямитель появился в Германии в 1911 г. Его создатель – инженер Б. Шеффер. Выпуск металлических ртутных выпрямителей в СССР был на- чат в 1924 г. под руководством В.К. Крапивина.

В середине 20-х годов начался выпуск первых полупроводниковых выпрямителей – купроксных, выполненных в виде последовательно соединен- ных медных пластин, покрытых окисью меди. Развитие полупроводниковой техники сдерживалось из-за отставания теории, а также отсутствия технологий.

Год рождения транзистора – 1948. За это изобретение его создатели Уолтер Браттейн, Джон Бардин и Вильям Шокли были удостоены Нобелевской премии. Этот транзистор был биполярным. Работы по созданию полевого транзистора велись длительное время, но только в 1958 г. польскому ученому Станиславу Тешнеру, работавшему во Франции, удалось создать прибор, пригодный для практического применения.

В 1958 г. фирмой Westinghouse были разработаны тиристоры – мощные полупроводниковые приборы, пришедшие на смену управляемым ртутным выпрямителям и совершившие подлинную революцию в управляемом электроприводе и электротехнологии. Достаточно сказать, что ртутный вентиль на 1000 А имел массу 300 кг, а тиристор на тот же ток вместе с охладителем – всего 5 кг. В СССР тиристоры начали выпускаться уже в 1961 г. Симметричные тиристоры появились в СССР на несколько месяцев раньше, чем за рубежом. Под руководством И.В. Грехова в РФ разработаны полупроводниковые генераторы мощных наносекундных импульсов. В СССР появились первые работы по применению тиристоров на ультразвуковых частотах.

90-е годы ознаменовались изобретением Ниидзавой (фирма «Тошиба», Япония) IGBT–транзистора. Появление этого прибора привело к настоящей 10 революции в электроприводе переменного тока и вызвало его бурное развитие.

В 1960-е годы возникла совершенно новая область электроники – оптоэлектроника. Она позволила создать элементы, позволяющие разделить электрически отдельные части системы, и вместе с тем обеспечить информационную связь между ними.

Развитие энергетической электроники определялось не только развитием силовых приборов, но и систем управления. Создание операционных усилителей связано с именем Роберта Видлара, который определил на многие годы структуру аналоговых интегральных микросхем. В 1959 г. Джек Килби и Роберт Нойс изобрели первую цифровую интегральную микросхему.

Первые микропроцессоры появились в начале 70-х годов. Они были разработаны фирмой Intel под руководством Марчиана Хоффа. Конец XX и начало XXI века – это время расцвета компьютерной техники и широчайшего применения ее во всех областях деятельности человека, в частности, в виде микроконтроллеров в системах управления вентильными преобразователями различного назначения.

Большой путь за минувшие сто лет прошла и схемотехника энергетической электроники. Трудно назвать здесь всех инженеров и ученых, внесших основополагающий вклад в ее развитие. Отметим лишь авторов самых распространенных силовых схем, ставших классическими: Гретца – автора однофазной мостовой схемы и Ларионова и Гретца – авторов трехфазной мостовой схемы.

Первая в СССР кафедра Промышленной электроники была создана в МЭИ под руководством профессора И.Л. Каганова в 1943 г.

Оглянувшись назад на путь пройденный энергетической электроникой, немного рассмотрим перспективы ее развития.

Большой резерв повышения энергоэффективности был заложен в возможности повышения единичной мощности приборов силовой электроники и уменьшения потерь в них.

Важнейшее значение имеет уменьшение вредного влияния вентильных преобразователей на питающую сеть вплоть до улучшения качества напряжения за счет вентильных преобразователей.

Рост степени интеграции цифровых элементов систем управления (СУ) сделали необратимой массовую замену аналоговых СУ на системы прямого цифрового управления. В пределе встроенные СУ интегрируются вместе с силовыми преобразователями и исполнительными двигателями в одно целое – механотронный модуль движения.

Уменьшение мощности систем управления требует особого внимания к проблемам помехоустойчивости.

Основные затраты при разработке СУ теперь приходятся не на создание аппаратной части, а на разработку алгоритмического и программного обеспечения.

В связи с возрастающей степенью сложности электромеханических устройств огромное значение будет иметь и скорейшее внедрение информационных и компьютерных технологий в проектирование, конструирование, производство и эксплуатацию электроустановок.
