Расчет каскада в области высоких частот

С повышением частоты также происходит уменьшение коэффициента усиления по сравнению с областью средних частот:

(1.31)

где - постоянная времени усилителя в области высоких частот (ВЧ).

Снижение усиление на ВЧ обусловлено двумя факторами:

1) уменьшение модуля дифференциального коэффициента передачи тока по сравнению с ;

2) влияние выходной емкости транзистора и емкости нагрузки , шунтирующих выходную цепь усилителя.

Поэтому определяется и частотными свойствами транзистора (с учетом ООС), и паразитными емкостями. При большой емкости нагрузки она является основной причиной завала частотной характеристики усилителя на высоких частотах.

Определяем постоянную времени усилителя в области высоких частот:

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КГСХА.2.12.110302.65

(1.32)

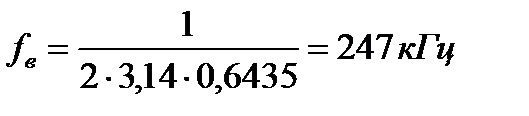

Найдем верхнюю частоту усилителя , на которой усиление уменьшается в раз по сравнению с областью средних частот:

(1.33)
