Построение диаграмм напряжений и токов
Построим в координатах динамическую линию нагрузки, которая связывает колебания напряжения коллектор-эмиттер с колебаниями тока коллектора: (1.34) и выходную характеристику, соответствующую току базы покоя: (1.35) Точка покоя О находится на пересечении этих линий и статической линии нагрузки: (1.36) Выбираем амплитуду колебаний тока базы . Строим графики еще двух выходных характеристик: - для минимального тока базы
- для максимального тока базы: (1.38) Определяем на графике динамической линии нагрузки координаты точек 1 и 2. Находим по этому графику амплитуду тока коллектора и амплитуду переменной составляющей напряжения на коллекторе и . В нашем случае , Рисунок 1.2 – Графики статической и динамической линии нагрузки
Вычисляем амплитуды входного напряжения и переменной составляющей напряжения база-эмиттер: (1.39)

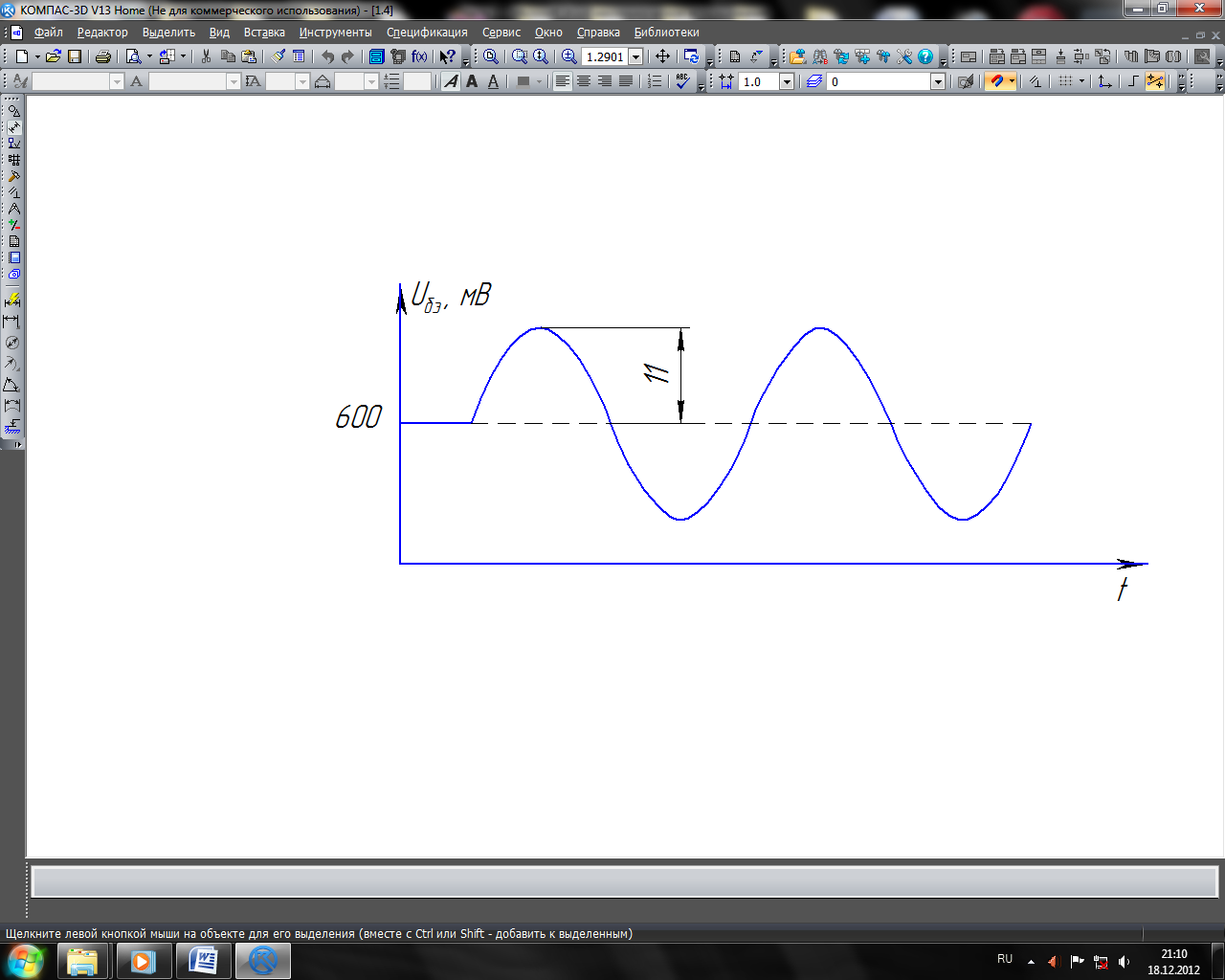

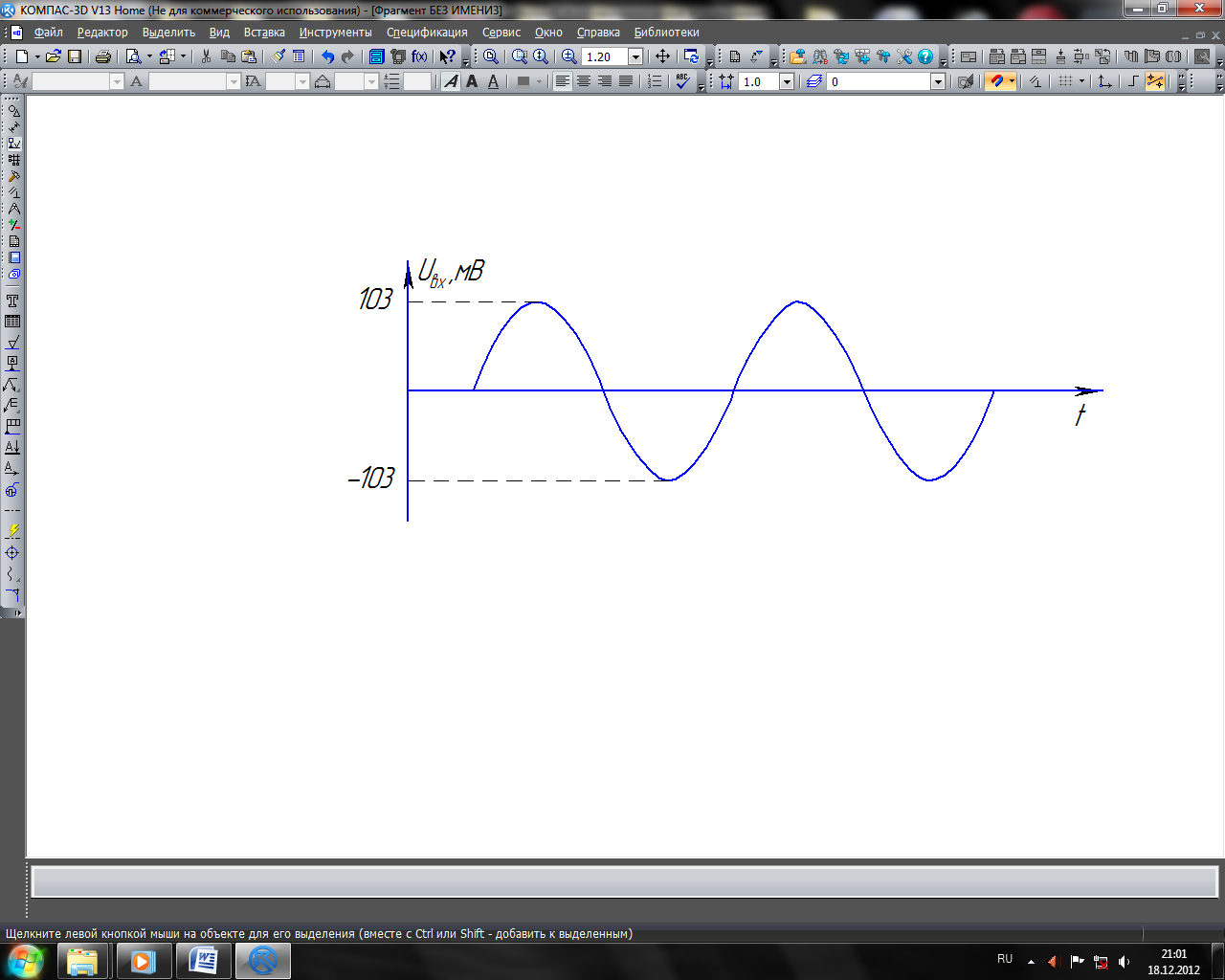

(1.40) По динамической линии нагрузки и построенным диаграммам определяем значение амплитуды выходного напряжения , вычисляем коэффициент усиления: (1.41) Сравниваем его с заданной величиной . Расхождение равно 1 %. Изображаем временные диаграммы: Рисунок 1.3 – Диаграмма напряжения на входе каскада Рисунок 1.4 – Диаграмма напряжения на эмиттерном переходе Рисунок 1.5 – Диаграмма тока базы

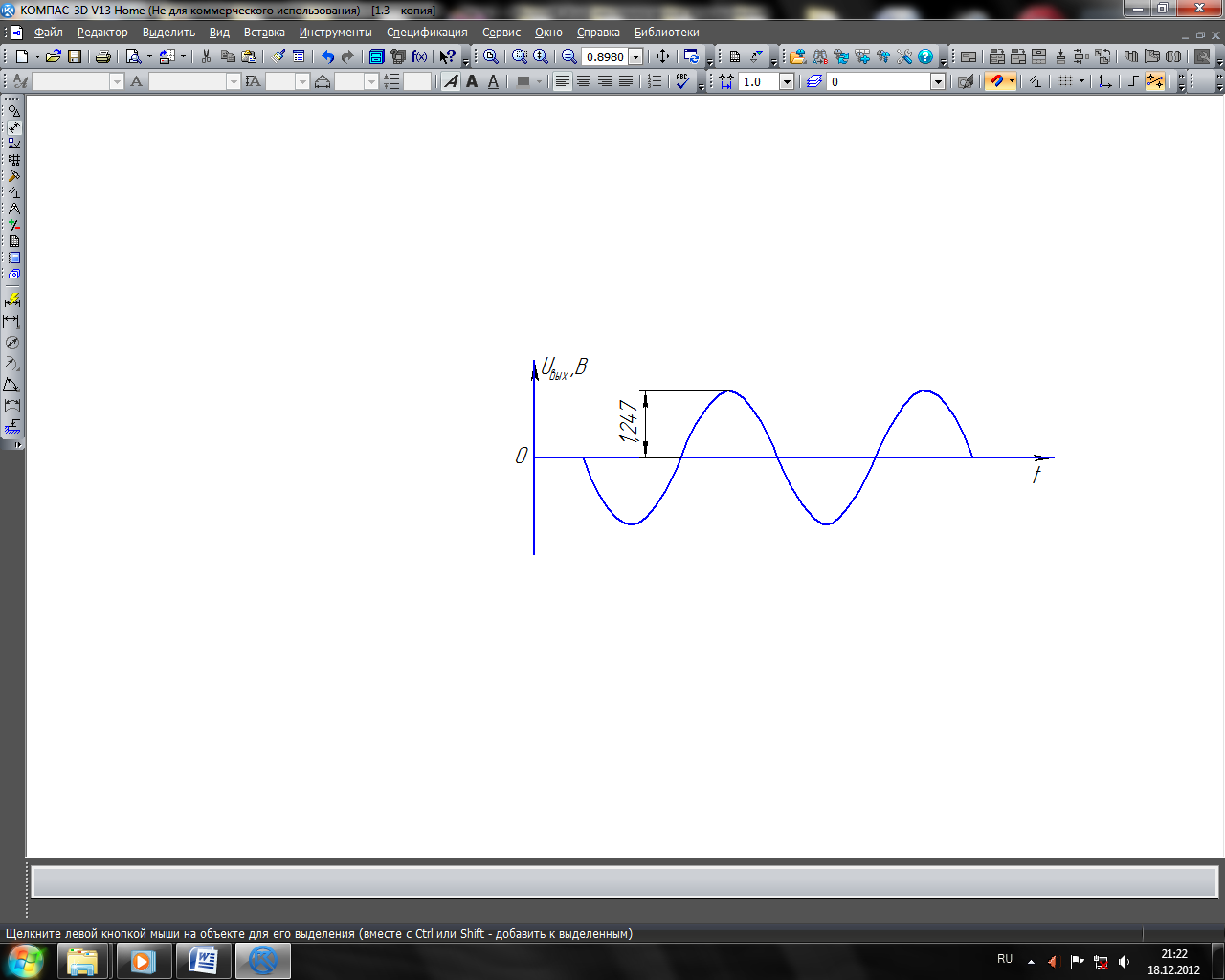

Рисунок 1.7 – Диаграмма напряжения коллектор-эмиттер Рисунок 1.8 – Диаграмма выходного напряжения
