Применение. § Управляемые выпрямители




§ Электронные ключи

§ Управляемые выпрямители

§ Преобразователи (инверторы)

§ Регуляторы мощности (триммеры)

§ CDI











11 Дифференциа́льный усили́тель — электронный усилитель с двумя входами, выходной сигнал которого равен разности входных напряжений, умноженной на константу. Применяется в случаях, когда необходимо выделить небольшую разность напряжений на фоне значительной синфазной составляющей. Операционный усилитель (ОУ, OpAmp) — усилитель постоянного тока с дифференциальным входом и, как правило, единственным выходом, имеющий высокий коэффициент усиления. ОУ почти всегда используются в схемах с глубокой отрицательной обратной связью, которая, благодаря высокому коэффициенту усиления ОУ, полностью определяет коэффициент передачи полученной схемы

Обозначение операционного усилителя на схемах Обозначение операционного усилителя на схемах,, неинвертирующая схема включения

Действующие значение тока

Постоянная составляющая тока (среднее значение)

Выразим величину выпрямляемого тока через действующее значение:

отсюда необходимое эффективное (действующие) значение тока во вторичной обмотке трансформатора

Постоянная составляющая напряжения на резисторе

Как видно постоянная составляющая напряжения в 2 раза меньше среднего значения синусоидального напряжения.

Действующее напряжение на вторичной обмотке трансформатора

Т.е эффективное напряжение вторичной обмотки трансформатора должно быть в 2,22 раза выше выпрямленного.

При отрицательной полуволне ток нагрузки равен нулю напряжение является обратным для вентиля или учитывая что

получим

Таким образом, максимальное обратное напряжение на вентиле в пи раз превышает выпрямленное.

В однополупериодной схеме вторичная обмотка трансформатора вентиль и нагрузка включены последовательно поэтому значение тока в этих элементах совпадает.

Мощность вторичной обмотки трансформатора

13



14



15 )

16

17

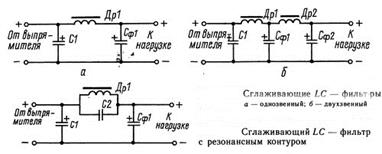

18 Резонансные сглаживающие фильтры используются на выходе выпрямительных устройств, в которых переменная составляющая выпрямленного напряжения близка по уровню к первой гармонике. Также они используются для аппаратуры, которая не чувствительна к высшим гармоническим составляющим напряжения. При больших отклонениях частоты питающего напряжения происходит “расстройка” относительно собственной частоты контура, что ухудшает сглаживающие свойства фильтра. Поэтому не допускается использование таких фильтров при больших отклонениях частоты питающего напряжения. Изменение тока нагрузки приводит к изменению индуктивности контура, что также уменьшает значение коэффициента сглаживания. Для исключения этого явления в дроссель вводят зазор или обмотку обратной связи, поддерживающую постоянство индуктивности. Последнее приводит к громоздкости фильтра и уменьшению его к.п.д., поэтому рекомендуется использовать такие фильтры при постоянстве тока нагрузки. Для подавления гармонических составляющих напряжения, кроме первой, используют дополнительные реактивные элементы. По сравнению с другими пассивными сглаживающими фильтрами этот тип фильтров менее громоздкий и имеет больший к.п.д.

Существует две модификации резонансных сглаживающих фильтров: ВСПОМИНАЙ ЛАБУ!!!



19
Как уже отмечалось, чем больше емкость конденсатора, тем он лучше сглаживает пульсации выпрямленного напряжения, поэтому в фильтрах применяют электролитические конденсаторы, обладающие при малых габаритах и весе большой емкостью. Емкость конденсатора фильтра может составлять десятки, сотни и даже тысячи микрофарад (мкФ). Чем больший ток потребляет нагрузка, тем большую емкость должны иметь конденсаторы фильтра. Для получения значительной емкости вместо одного конденсатора можно применять несколько параллельно включенных.
Другим важным параметром, по которому выбираются конденсаторы фильтра, является его рабочее напряжение, которое не должно быть меньше, чем выпрямленное напряжение. Если, например, выпрямленное напряжение составляет 30 В, а для его фильтрации используется электролитический конденсатор с рабочим напряжением 25 В, может произойти пробой конденсатора, в результате чего, его сопротивление упадет почти до нуля и последует короткое замыкание выходной цепи выпрямителя, которое вызовет резкое увеличение тока, протекающего через диоды и вторичную обмотку трансформатора.
При увеличении тока возможны выход из строя выпрямительных диодов или перегорание вторичной (или даже первичной) обмотки трансформатора

20 НЕТУ(((

26 СМОТРИ ВЫШЕ

27 Инвертор — устройство, задача которого обратна выпрямителю, то есть преобразование энергии источника постоянного тока в энергию переменного тока. Инверторы подразделяются на два класса: ведомые сетью (зависимые) и автономные
