Синхронный многокаскадный

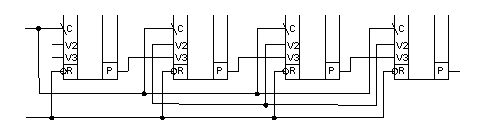

Быстродействующий синхронный многокаскадный счетчик

Счетчик ТТЛ с параллельным переносом

Двоично-десятичный суммирующий счетчик.

Имеет 4 входа предварительной установки счетчика при V1=0 независимо от предыдущего состояния и сигналов на входах С, V2, V3. При происходит нормальный счет, причем переброс осуществляется по переднему фронту. Счет либо от нуля, либо от информации, записанной на входы D.

При «1» на входе V3 на выходе Р формируется импульс логической «1» (перенос) с девятым входным импульсом.

V3 – разрешает перенос.

V2=0 – прерывает счет, однако информация на выходах при этом сохраняется.

V1 – предварительная запись.

4-х разрядные быстродействующие реверсивные счетчики-делители с параллельным переносом между разрядами. По входам предварительной информации D ввод производится при низком уровне на С. Входы +1 и -1 счетные. Последовательность входных импульсов подается на один из этих входов в зависимости от того, в каком направлении (прямом / обратном) требуется вести счет. На выходе ≥15 (≥9) появляется импульс при выходной комбинации «1111» («1001»). На выходе ≤0 – при «0000». Меньше нуля – для режима вычитания.
