Комплексы мощностей фаз источникаКомплексы фазных токов приемника Пример 2

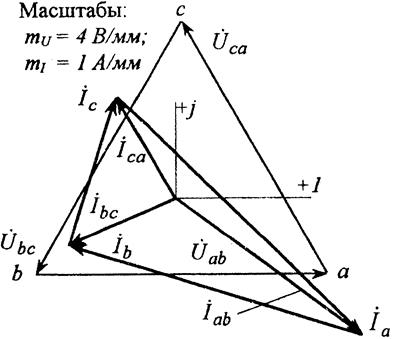

В трехфазную сеть с линейным напряжением 220 В включен приемник (рис. 8.1), фазы которого имеют сопротивления: Z AB = (4 + j 3) Ом; Z BC = (8 + j 6) Ом; Z CA = 10 Ом. Необходимо: · определить фазные и линейные токи, активную, реактивную и полную мощности источников и приемника, а также коэффициент мощности приемника; · рассчитать параметры цепи при обрыве фазы са и при обрыве линейного провода b; · построить для всех режимов топографические диаграммы напряжений и векторные диаграммы токов. Нормальный режим работы приемника Комплексы фазных напряжений = 220 ej o° = 220 B; = 220 e – j 120° = (–110 – j 190) B; 220 ej 120° = (–110 + j 190) B. 44 e – j 36°50¢ = (35,2 – j 26,4) A; 22 e – j 156°¢50 = (–20,2 – j 8,64) A; 22 ej 120° = (–11 + j 19) A. Комплексы линейных токов 35,2 – j 26,4 – (–11+ j 19) =46,2 – j 45,4= 64,8 e – j 44°30¢ A; –20,2 – j 8,64+35,2 + j 26,4= –55,4+ j 17,16=58 ej 162° A; –11+ j 19 – (–20,2 – j 8,64) =9,2 + j 27,64= 29,2 ej 73° A. 220×44 e j 36°50¢ = 9680 e j 36°50¢ =7744 + j 5808 B×A; 220 e – j 120°×22 e j 156°50¢ =4840 e j 36°50¢=3872+ j 2904 B×A; 220 ej 120°×22 e – j 120° = 4840 B×A. Активные мощности фаз приемника Pab=I2ab × Rab= 442×4=7744 Вт; Pbс=I2bс × Rbс= 222×8=3872 Вт; Pca=I2ca × Rca= 222×10=4840 Вт. Рективные мощности фаз приемника Qab=I2ab × Xab= 442×3=5808 ВАР; Qbс=I2bс × Хbс= 222×6=2904 ВАР; Qca=I2ca × Хca= 222×0=0 ВАР. Поскольку , то баланс мощности для каждой фазы соблюдается. Мощности приемника · активная P=Pab+Pbc+Pca =7744+3872+4840=16456 Вт; · реактивная Q=Qab+Qbc+Qca=5808+2904 +0=8712 ВАР; · полная S = B×A. Коэффициент мощности приемника КР=P/S =16456/18620=0,884. Векторная диаграмма токов и топографическая диаграмма напряжений показаны на рис. 8.2.
Обрыв фазы са приемника
При обрыве фазы са получим схему (рис. 8.3). (35,2 – j 26,4) = 44 e – j 36°50¢ A; +20,2+ j 8,64= 22 ej 23°10¢ A; –20,2 – j 8,64 – –35,2+ j 26,4=– 55,4+ j 17,16 = 58 ej 162° A.
Векторная диаграмма токов и топографическая диаграмма напряжений для случая обрыва фазы СА показаны на рис. 8.4.
Обрыв линейного провода В
При обрыве провода В исходная схема (рис. 8.1) преобразуется в однофазную цепь переменного тока (рис. 8.5).
Комплексы токов =14,67 ej 83°10¢ = (1,79 + j 14,52) A; 22 e – j 120° = (–11 + j 19,14) A; (1,79 + j 14,52) – (–11+ j 19,14) = = (12,79 – j 4,62) = 13,3 e – j 16° A; –(12,79 – j 4,62) = (–12,79 + j 4,62) = 13,3 ej 164° A. Комплексы напряжений 14,67 e j 83°10¢×5 ej 36°50¢ = 73,35 ej 120° = = – (36,67 + j 63,52) B; 14,67 e j 83°10¢×10 ej 36°50¢ = 146,7 ej 120° = = (–73,35 + j 127) B. Векторная диаграмма токов и топографическая диаграмма напряжений для случая обрыва линейного провода В показаны на рис. 8.6.
