Статические характеристики биполярного транзистора

Особенности включения транзистора по схеме с ОК.

Схема с общим коллектором (ОК). Схема изображенана рис. 26. Напряжение входного сигнала подается на базу, а выходное напряжение снимается с сопротивлениянагрузки, включенного в эмиттерную цепь; общей точкой для цепей входа и выхода является коллектор. Входным током в этой схеме является ток базы, а выход­ным током, протекающим по резистору нагрузки, — ток эмиттера, поэтому коэффициент усиления по ток схемы γ=

Входное сопротивление этой схемы велико (сотни килоом), а выходное сопротивление мало и со­ставляет лишь десятки и сотни ом, поэтому такая схема имеет коэффициент усиления по напряжению меньше а по мощности — немного меньше коэффициента усиления по току. Схема с общим коллектором при­меняется значительно реже, чем две предыдущие, и слу­жит в основном для согласования сопротивлений между отдельными каскадами усилителя или между выходом усилителя и низкоомной нагрузкой

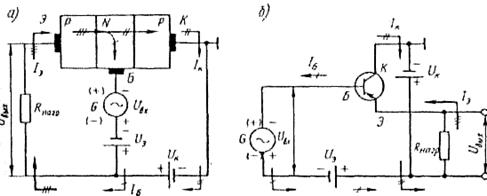

Р и с.3. Структурная (а) и принципиальная (б) схемы транзистора с ОК

Обычно в справочнике указываются два вида характеристик:

· Входные – зависимость входного тока от входного напряжения при постоянном выходном напряжении, т.е.

при

· Выходные – зависимость выходного тока от выходного напряжения при постоянном входном токе, т.е.

при
