Индуктивный шунт ИШ-15




Характерные неисправности

Неисправность Причина Метод устранения
Выгорание контактных зажимов Ослаблено крепление Заменить поврежденный элемент полностью
Напряжение на корпусе Касание монтажных проводов Провод подогнуть
Сильная вмятина на кожухе Вмятину выправить

Индуктивный шунт ИШ-15 предназначен для шунтирования (совместно с активным сопротивлением обмоток возбуждения) для обеспечения одинаковой скорости изменения тока якоря и обмоток возбуждения при колебаниях напряжения.

1 - болт М16
2 - табличка
3 - боковина
4 - сердечник
5 - катушка

Рис. 8.13. Индуктивный шунт ИШ-15. Составные элементы

Шунт состоит из стального сердечника, на который намотаны 6 катушек из шинной меди. Катушки соединены в две группы, в каждой по три катушки последовательно.

Шунт — устройство, которое позволяет электрическому току протекать в обход какого-либо участка схемы, обычно представляет собой низкоомный резистор, катушку или проводник.

Шунтирование — процесс параллельного подсоединения электрического элемента к другому элементу, обычно с целью уменьшения итогового сопротивления цепи.

Индуктивность шунта близка к индуктивности обмоток возбуждения. При ослаблении магнитного поля методом шунтировки создается замкнутый контур, в который включены катушки главных полюсов, обладающие большой индуктивностью.

При колебаниях напряжения в катушках главных полюсов возникает ЭДС самоиндукции, которая может превысить приложенное напряжение втрое. Такое явление при шунтировании обмоток возбуждения одним только активным сопротивлением приводило бы к следующему:

  • при падении напряжения в контактном рельсе ЭДС самоиндукции, замыкаясь на очень малое сопротивление реостата ослабления поля создавало бы большие токи, разрушающие обмотки возбуждения
  • при повышении напряжения в контактном рельсе ЭДС самоиндукции препятствовала бы прохождению тока по обмоткам возбуждения и возрастанию противо-ЭДС. В результате по обмоткам якорей тяговых двигателей и шунтирующей цепочке прошел бы увеличенный ток, способный разрушить обмотку якоря.

Индуктивный шунт, включенный в цепочку последовательно с резистором ослабления поля, сам индуцирует ЭДС при колебаниях напряжения. причем, эта ЭДСМ направлена против ЭДС смоиндукции и гасит ее. Уравнивая индуктивные характеристики параллельных цепочек, индуктивный шунт обеспечивает равномерное распределение тока по ним при колебаниях напряжения.

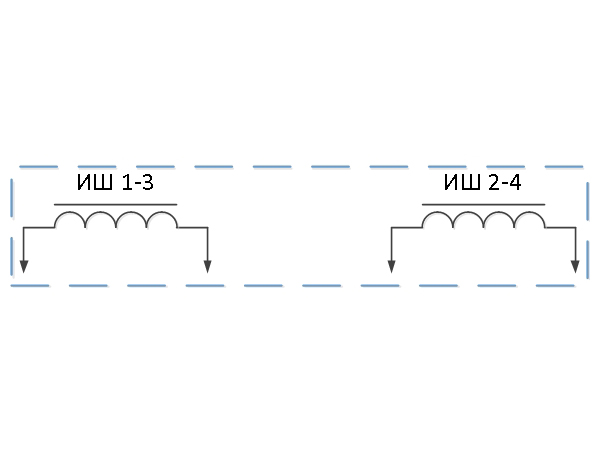

Рис. 8.14. Электрическая принципиальная схема ИШ-15

Технические данные

Показатель Метод устранения
Номинальное напряжение, В
Длительный ток, А
Масса аппарата, не более, кг
Сопротивление при 20 °С, Ом 0,038
