ВВЕДЕНИЕ. Современные информационные технологии предоставляют хорошие возможности для создания новых средств и способов обучения

Современные информационные технологии предоставляют хорошие возможности для создания новых средств и способов обучения. Одной из важнейших и наиболее трудных в решении задач здесь является разработка компьютерных лабораторных практикумов.

Основу лабораторного практикума по любым дисциплинам составляет комплекс средств измерений, соединенных с лабораторными макетами, с по­мощью которых воспроизводятся изучаемые явления и процессы. До настоя­щего времени в учебных лабораториях в основном использовались традици­онные измерительные приборы. Современной тенденцией стало применение в учебных целях компьютерных средств измерений, созданных с использовани­ем технологии виртуальных приборов. Виртуальный прибор (ВП) в учебной лаборатории это средство измерений, представляющее собой, как правило, персональный компьютер, снабженный дополнительно специальным при­кладным программным обеспечением и различными измерительными моду­лями, например, многофункциональной платой ввода-вывода. ВП позволяет автоматизировать операции по сбору, обработке и представлению измери­тельной информации, имеет удобный пользовательский интерфейс, а его про­граммные и аппаратные средства поддерживают реализацию функций, при­сущих традиционному средству измерений и обеспечивают представление ре­зультатов на экране монитора в удобной для пользователя форме. Схема ВП, используемого в лабораторном практикуме, представлена на рис. В.1.

Программное обеспечение ВП может разрабатываться как с помо­щью стандартных средств, таких как Visual C++, Visual Basic и т.п., так и с помощью программных средств, специально предназначенных для реше­ния задач сбора, преобразования и обработки измерительной информации. Сегодня среди таких специализированных программных средств наиболее подходящим можно считать прикладной программный пакет LabVIEW компании National Instruments.

Представленные на рынке аппаратные средства автоматизации измери­тельных процессов и процедур почти всегда комплектуются драйверами под LabVIEW. Разработка приложений в данной среде ведется визуальными средст­вами, что не требует от разработчика глубоких знаний программирования.

Для выполнения работ практикума потребуется базовый лаборатор­ный стенд, оснащенный современным персональным компьютером (ПК), снабженным операционной системой Windows 9x или более старших вер-

■'.

сий и специализированным набором аппаратных средств, а также ориги­нальное прикладное программное обеспечение.

Рис.В.1. Структура виртуального прибора

■

В качестве шасси выбрана лабораторная станция NI ELVIS с много­функциональной платой аналогового и цифрового ввода-вывода типа PCI-6251. Стенд комплектуется набором лабораторных модулей, на которых собраны исследуемые схемы. При выполнении лабораторных работ соот-

ветствующие модули устанавливаются на макетную плату лабораторной станции NI ELVIS. Внешний вид лабораторного стенда показан на рис.В.2.

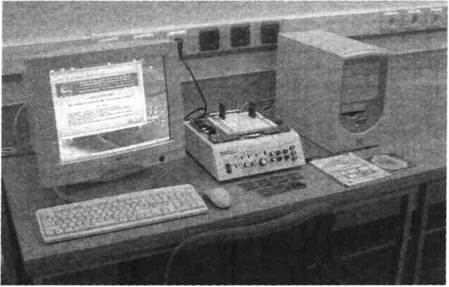

Рис.В. 2. Внешний вид базового лабораторного стенда

Прикладное программное обеспечение представленного в учебном пособии лабораторного практикума является оригинальной разработкой авторов и спроектировано в среде LabVIEW версии 8.2. Режим дистанци­онного доступа к ресурсам лабораторного практикума реализуется по тех­нологии National Instruments.

Порядок выполнения процедуры инсталляции лабораторного прак­тикума и инструкции по работе с LabVIEW программным обеспечением, содержатся в Приложении 1 и на прилагаемом к книге компакт-диске.

Во всех случаях при выполнении приведенных в учебном пособии лабораторных работ студент работает только с лицевой панелью ВП, диа­грамма, необходимая для разработки ВП, ему не доступна.

Лицевая панель определяет внешний вид ВП и интерфейс взаимо­действия пользователя с ним. На лицевой панели находятся различные элементы управления ВП (выключатели, переключатели, поля ввода и т.д.) и элементы отображения измерительной информации (цифровые индика­торы, графические экраны и т.д.). Предоставляемый интерфейс пользова­теля прост, поэтому при выполнении заданий требуются только обычные навыки владения персональным компьютером и, конечно, понимание це­лей и задач, которые ставятся в лабораторной работе.

При подготовке к выполнению работ необходимо в первую очередь обратить внимание на вопросы, содержащиеся в разделе «Сведения, необ­ходимые для выполнения работы», сопровождающем каждую работу. При этом помимо теоретического введения, приведенного в каждой работе настоящего пособия, необходимо изучить указанные в тексте задания раз­делы основной литературы, в случае необходимости полезно воспользо-

7

ваться и дополнительной литературой. Списки основной и дополнительной литературы приведены в конце учебного пособия.

Для выполнения лабораторной работы во всех случаях после запуска компьютера необходимо открыть папку программным обеспечением прак­тикума и загрузить программу лабораторной работы (двойной щелчок на имени файла Lab-n.vi, где n - номер работы). На экране монитора откроет­ся окно, вид которого показан на рис.В.З.

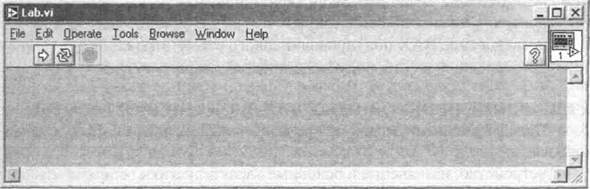

Рис.В.З. Внешний вид окна программы LabVIEW

Запуск программы осуществляется нажатием на кнопку RUN с изо­бражением стрелки

В процессе выполнения лабораторной работы необходимо ознакомиться с разделом «Описание лабораторного стенда», приведенном в настоящем описании, и последовательно выполнить все указания, приведенные в разделе работы «РАБОЧЕЕ ЗАДАНИЕ». По мере выполнения задания на экране мо­нитора могут, в виде подсказок, возникать дополнительные рекомендации. Ре­зультаты измерений и наблюдений можно заносить в отчет сразу же по мере их получения. Для этого удобно использовать текстовый редактор MS Word. Предполагается, что студенты владеют основными приемами формирования и обработки текстов, создания и форматирования таблиц.

При выполнении заданий лабораторного практикума следует ориентиро­ваться на указанные в тексте значения электрических параметров включения полупроводниковых приборов и электрических схем. Однако незначительные (в пределах ±10%) отклонения от рекомендованных значений допускаются. Кроме того, отметим, что на собранных макетах, используя специализированное про­граммное обеспечение практикума можно проводить и дополнительные иссле­дования. Цели и порядок таких работ должны отдельно определяться препода­вателем с учетом возможностей платы ввода-вывода PCI-6251.

Для удобства составления отчетов по выполненным работам в опи­саниях приводится рекомендуемый вид таблиц и указания по сохранению экспериментальных данных в электронной форме.

По желанию преподавателя, под руководством которого выполняется ра­бота, требования к отчетным материалам могут быть дополнены или изменены.
