Исходные данные. Таблица 1 – Исходные данные. Вариант Тип транзистора Параметры транзистора p-n-p n-p-n

Таблица 1 – Исходные данные.

Вариант	Тип транзистора	Параметры транзистора
p-n-p	n-p-n
	КТ816Г	КТ817Г					0,6	1,0

1. Определяем положение точки D ( и ).

2. На характеристики нанесём горизонтальную линию на уровне допустимого коллекторного тока и вертикальную линию, соответствующую половине допустимого напряжения коллектор-эмиттер .

3. Построим кривую допустимой рассеиваемой мощности . Затем определим значения коллекторного тока . Результаты занесём в таблицу 2. Координаты точек и нанесли на выходные характеристики и через них провели кривую .

4. На характеристиках провели линию нагрузки АЕ так, чтобы снять с транзистора максимальную мощность. Для этого площадь треугольника АВС должна быть максимальной. Но линия не должна выходить за пределы ограничительных линий, , , . Для надёжной работы транзистора желательно иметь некоторый запас по току и напряжению, поэтому выбирают и .

Таблица 2.

, В
, А		2,5	1,6	1,25

1. Определяем точки пересечения линии нагрузки с осями координат и по этим точкам определить напряжение питания и ток короткого замыкания . Рассчитать оптимальное сопротивление нагрузки:

Ом

1. Отмечаем точку В, которая лежит на пересечении нагрузки с крутыми участками выходных характеристик. По графику определяем амплитуду коллекторного тока и выходного напряжения . В режиме класса «В» мгновенные значения тока нагрузки и тока коллектора равны.
2. Рассчитаем выходную мощность как произведение действующих значений тока и напряжения , которые меньше амплитудных значений в раз:

1. Определим потребляемую мощность . Ток каждого источника питания равен току подключённого к нему транзистора; среднее значение этого тока определяется как среднее значение полуволны тока за период повторения Т: .

Линия среднего значения проводиться так, чтобы заштрихованные площадки были равны. Мощность, потребляемая от одного источника питания, равна . От двух источников потребляется мощность вдвое больше:

.

1. Определяем КПД каскада как отношение выходной мощности к потребляемой: . КПД можно выразить и через отношение амплитуды выходного напряжения к напряжению источника питания , используя полученные выше выражения для и :

1. Определяем входное сопротивление усилителя, предполагая, что выходное напряжения эмиттерного повторителя мало отличается от входного, а входной ток равен току базы:

1. Определяем коэффициенты усиления по току, напряжению и мощности:

;

;

.

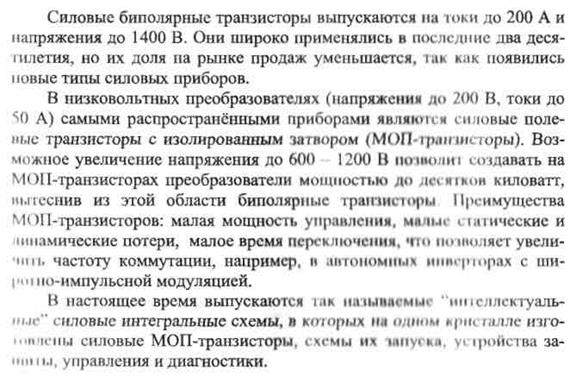

Вопрос: Силовые биполярные и полевые транзисторы. IGBT – транзисторы.
