Выпрямители

Общие параметры тиристоров:1. Напряжение включения — это минимальное анодное напряжение, при котором тиристор переходит во включенное состояние. 2. Прямое напряжение — это прямое падение напряжения при максимальном токе анода. 3. Обратное напряжение — это максимально допустимое напряжение на тиристоре в закрытом состоянии. 4. Максимально допустимый прямой ток — это максимальный ток в открытом состоянии. 5. Обратный ток — ток при максимальной обратном напряжении. 6. Максимальный ток управления электрода 7. Время задержки включения/выключения 8. Максимально допустимая рассеиваемая мощность

77:

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе.

По физической структуре и механизму работы полевые транзисторы условно делят на 2 группы. Первую образуют транзисторы с управляющим р-n переходом, или переходом металл — полупроводник (барьер Шоттки), вторую — транзисторы с управлением посредством изолированного электрода (затвора), т. н. транзисторы МДП (металл — диэлектрик — полупроводник).

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типовтранзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают n-p-n и p-n-p транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от полевого транзистора, используются заряды одновременно двух типов, носителями которых являются электроны и дырки (от слова «би» — «два»).

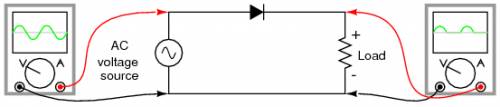

Самым простым типом выпрямителя является однополупериодный выпрямитель. Такой выпрямитель пропускает в нагрузку только один полупериод напряжения.

В том случае если при выпрямлении переменного тока необходимо использовать оба полупериода, то нам потребуется выпрямитель совершенного иного типа. Такая схема называется двухполупериодным выпрямителем. В одной разновидности двухполупериодного выпрямителя, называемой выпрямителем со средней точкой, используется трансформатор с отводом от средней точки вторичной обмотки и два диода, как показано на рисунке ниже.

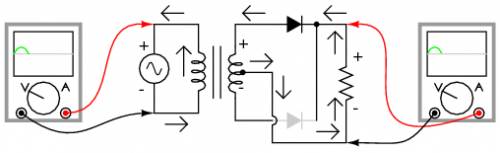

Принцип работы этой схемы нетрудно понять путём анализа по отдельности каждого полупериода. Сначала рассмотрим первый полупериод, когда напряжение источника будет положительным (+) сверху и отрицательным (-) снизу. В этот момент проводит только верхний диод, а нижний блокирует ток, и, следовательно, нагрузка "видит" только первый полупериод синусоиды. В этой части цикла ток протекает только по верхней половине вторичной обмотки трансформатора (см. рисунок ниже).

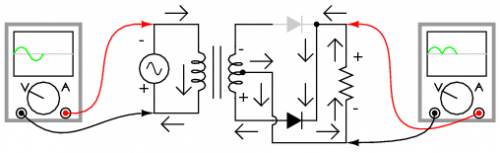

Во второй половине цикла полярность переменного тока меняется. Теперь ток проходит по второму диоду и другой половине вторичной обмотки трансформатора, в то время как остальная часть схемы остаётся бездействующей. Нагрузка как и прежде "видит" только половину синусоиды, причём полярность сохраняется: положительное напряжение сверху и отрицательное - снизу (см. рисунок ниже).

80:

Трёхфазный выпрямитель — устройство, применяемое для получения постоянного тока из трёхфазного переменного тока.

Выпрямление переменного тока основано на односторонней проводимости диода. После диода ток в цепи течет в одном направлении, то есть становится постоянным. Различают однополупериодную и двухполупериодную схемы выпрямителей. А число фаз, в принципе, не имеет значения. Переменный ток может быть и трехфазным и шестифазным. Сколько фаз столько и выпрямителей.

Трёхфазные выпрямители обладают лучшей характеристикой выпрямления переменного тока – меньшим коэффициентом пульсаций выходного напряжения по сравнению с однофазными выпрямителями. Связано это с тем, что в трёхфазном электрическом токе синусоиды разных фаз «перекрывают» друг друга. После выпрямления такого напряжения, сложения амплитуд различных фаз не происходит, а выделяется максимальная амплитуда из значений всех трёх фаз входного напряжения.

Схема трехфазного выпрямителя:
