Экспериментальная установка. Сведения о транзисторе

Сведения о транзисторе

Транзистор – триод с двумя электронно-дырочными переходами (рис. 1), в котором явление инжекции используется для усиления, генерации и переключения сигналов. Обозначение и включение транзистора – на рис. 2 и 3.

На рис. 3 эмиттерный переход включен в прямом, а коллекторный – в обратном направлениях. При этом эмиттер инжектирует дырки в базу, в которой они распространяются вследствие диффузии. Достигая коллекторного перехода, дырки резко уменьшают его сопротивление.

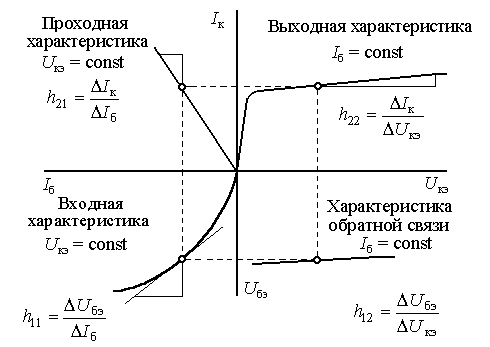

Параметры транзистора рассчитываются графическим дифференцированием характеристик в рабочей точке, показанной кружком на рис. 4.

Рис. 4

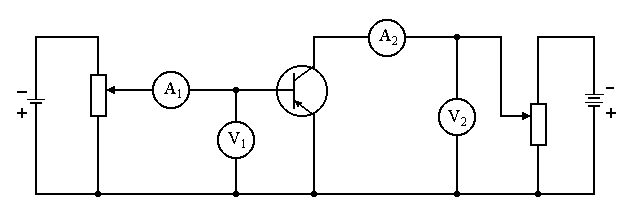

Установка (рис. 5) состоит из транзистора, двух источников регулируемого напряжения, двух щитовых миллиамперметров постоянного тока А₁ (до 1 мА) и А₂ (до 15 мА), электронного вольтметра V₁ (В7-26) и щитового V₂ (до 15 В). Непосредственно к транзистору можно включать только вольтметр В7-26 с большим входным сопротивлением (см. рис. 5).

Рис. 5

Сопротивление щитового вольтметра, равное 1 кОм, недостаточно велико, поэтому он включается до амперметра А₂. В противном случае ток амперметра А₂ будет завышаться. На сопротивлении этого амперметра падает некоторая часть напряжения выпрямителя, поэтому показания V₂ будут завышены.
