Транзисторный ключ

Задание

Экспериментальная установка

Характеристики и параметры полевого транзистора

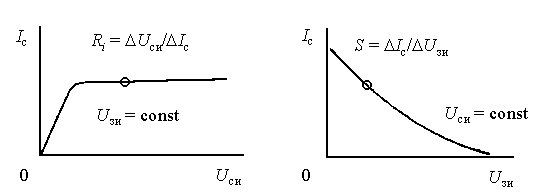

На рис. 3 и 4 показан общий вид выходной и проходной характеристик. Их параметрами являются: дифференциальное сопротивление канала и крутизна проходной характеристики, определяемые графическим дифференцированием.

Рис. 3 Рис. 4

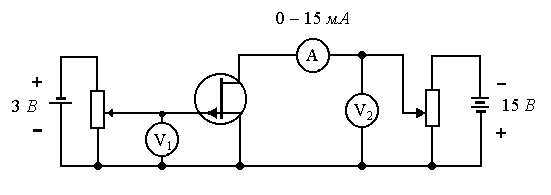

Установка (рис. 5) включает полевой транзистор, два источника регулируемого напряжения, 2 вольтметра (V₁ – В7-26 и V₂ - щитовой) и миллиамперметр.

Рис. 5

1. Соберите схему (рис. 5).

2. Получите выходные характеристики, каждую при одном из пяти различных значений напряжения U _зи.

3. Постройте графики этих характеристик и рассчитайте дифференциальное сопротивление канала для одной из них.

4. Получите проходные характеристики для трех значений напряжения сток – исток.

5. Постройте графики этих характеристик и рассчитайте крутизну одной из них. Результат расчета представьте в мА/В.

Лабораторная работа 7

Задачи: расчет и измерение выходного сопротивления транзисторного ключа

и получение прямоугольных импульсов из синусоидального

напряжения.

Цель: экспериментальная проверка теории транзисторного ключа.
