Программная реализация задачи

В процессе курсового проектирования была разработана программа на языке Delphi, решающая задачу линейного программирования, методом потенциалов. Delphi является языком программирования и средой разработки программного обеспечения. Он разработан Borland (ранее известный как Inprise). Язык программирования Делфи, ранее известный как Object Pascal (Pascal с объектно-ориентированными расширениями), первоначально ориентированный только на Microsoft Windows, но в настоящее время позволяет строить собственные приложения для Linux и Microsoft. NET Framework, и других.

Замечательные особенности языка Delphi включают:

· Прозрачная обработка объектов через ссылки или указатели

· Свойства как часть языка, вкупе с функциями Get и Set, которые являются прозрачной инкапсуляцией доступа к членам полям

· Свойства индекса и свойствами по умолчанию, которые обеспечивают доступ к коллекции удобным и прозрачным способом

· Делегаты или по-другому методы указателей безопасного типа, которые используются для приведения в действие события вызванных компонентами

· Делегирование реализации интерфейса в поле или свойство класса

· Простота внедрения обработчики Windows сообщение, отметь метод класса с числом / имя окна сообщений для обработки

· Большинство функций, перечисленных выше, были введены в Delphi первой и адаптированы на других языках позже.

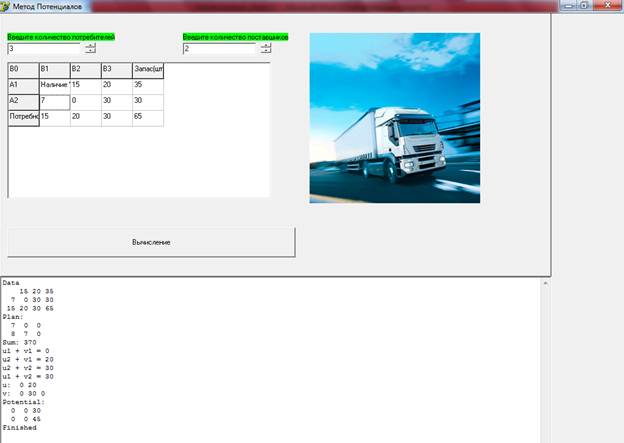

Основной интерфейс разработанной программы и решение транспортной задачи линейного программирования представлен в Приложение 1, листинг программы в Приложение 2. Основные вычислительные действия производятся при нажатии на кнопку «Вычисление»– в этом событие реализуется основной алгоритм программы.

В программе присутствует возможность задания размера таблицы(количество складов и магазинов), стоимость перевозок, в нижней части экрана осуществляются все выполняемые операции.

ЗАКЛЮЧЕНИЕ

В курсовой работе изложены основные подходы и методы решения транспортной задачи, являющейся одной из наиболее распространенных задач линейного программирования. Решение данной задачи позволяет разработать наиболее рациональные пути и способы транспортирования товаров, устранить чрезмерно дальние, встречные, повторные перевозки. Все это сокращает время продвижения товаров, уменьшает затраты предприятий и фирм, связанные с осуществлением процессов снабжения сырьем, материалами, топливом, оборудованием и т.д.

Мне была поставлена задача составить программу для расчета начального базиса сбалансированной транспортной задачи, где суммарные запасы поставщиков равны суммарным запросам потребителей.

Программа реализована на языке программирования Delphi.

Все вводимые данные и начальный базис выводятся в виде таблицы.

В программе удобный и понятный пользовательский интерфейс. Для ввода данных используется клавиатура. Данные, выводимые программой, соответствуют тем, что получены при расчетах без использования компьютера. Таким образом, поставленная задача была выполнена.

СПИСОК ЛИТЕРАТУРЫ

1. Гольштейн, Е.Г. Линейное программирование./ Гольштейн, Е.Г., Юдин, Д.Б. Теория, методы и приложения. – М., Наука, 1969. – с. 424;

2. Грешилов, А.А. Прикладные задачи математического программирования: учебное пособие для ВУЗов./ Грешилов, А.А. – М., Логос, 2006. – с. 286;

3. Экономико-математическое и компьютерное моделирование:

Стариков А.В., Кущева И.С. – Воронеж 2008г.

4. Экономико-математические модели управления производством (теоретические аспекты). Учебное пособие. Ломкова Е.Н., Эпов А.А. – Волгоград 2005г.

5. Карманов В.Г. Математическое программирование. – М.; Наука, 2000. – 342 с.

6. Ларионов Ю.И., Хажмурадов М.А., Кутуев Р.А. Методы исследований операций: Часть 1, 2010. – 312 с.

7. Моисеев Н.Н., Иванов Ю.П., Столярова Е.М. Методы оптимизации. –М.; Наука, 2002. – 340 с.

8. Шикин Е.В., Чхартишвили А.Г. Математические методы и модели в управлении: Учеб. пособие. – М.: Дело, 2000. – 440 с.

ПРИЛОЖЕНИЯ

Приложение 1.

Приложение 2.

unit p1;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, StdCtrls, Grids, Math, ComCtrls, ExtCtrls, Spin, jpeg;

const

fFigSize: integer = 10; // half size

type

TFigure = class

public

x,y: integer;

num: integer;

flag: integer; // type

val: integer;

p: integer; // при выводе в стринггрид

end;

TLine = class

public

i1, i2: integer;

val: integer;

end;

TData = class

public

Width, Height: integer

Arr: array [0..99, 0..99] of integer;

Left, Top: array[0..99] of integer;

constructor Create;

procedure Reset;

procedure AssignLT(data: TData);

function Min: integer;

end;

TEquation = record

p1, p2: integer;

sum: integer;

solved: boolean;

end;

TVar = record

v: integer;

solved: boolean;

end;

TEqSolve = class

public

Eq: array [0..100] of TEquation;

fV: array [0..100] of TVar;

fEqCount, fVarCount, fH: integer;

function GetU(index: integer): TVar;

function GetV(index: integer): TVar;

procedure AddEq(p1, p2, s: integer);

// Количество уравнений динамическое.Количество переменных можно узнать

// сразу.

constructor Create(h, v_c: integer);

procedure Solve;

property U[index: integer]: TVar read GetU;

property V[index: integer]: TVar read GetV;

end; {}

TForm1 = class(TForm)

PageControl1: TPageControl;

TabSheet1: TTabSheet;

StringGrid1: TStringGrid;

Button2: TButton;

Memo1: TMemo;

Label2: TLabel;

Label3: TLabel;

Cols_e1: TEdit;

Rows_e1: TEdit;

UpDown1: TUpDown;

UpDown2: TUpDown;

Image1: TImage;

procedure StringGrid1KeyPress(Sender: TObject; var Key: Char);

procedure FormCreate(Sender: TObject);

procedure Button2Click(Sender: TObject);

procedure UpDown1Click(Sender: TObject; Button: TUDBtnType);

procedure UpDown2Click(Sender: TObject; Button: TUDBtnType);

private

{ Private declarations }

public

fData: TData;

fFigures: TList;

fLines: TList;

fMouseState: integer;

fMouseInd: integer;

{ Public declarations }

procedure CalcNorthWest(data: TData; var plan: TData);

procedure CalcPotential(data: TData; var plan, x: TData);

procedure Dump(data: TData; fl: integer);

function CalcSum(data, plan: TData): integer;

procedure ShiftPlan(var data, plan, potential: TData);

end;

var

Form1: TForm1;

implementation

{$R *.dfm}

uses size;

procedure TForm1.StringGrid1KeyPress(Sender: TObject; var Key: Char);

begin

if (StringGrid1.Col = 1) and (StringGrid1.Row = 1) then

begin

Key:= #0;

exit;

end;

if (Key < '0') or (Key > '9') then

Key:= #0;

end;

procedure TForm1.FormCreate(Sender: TObject);

begin

StringGrid1.Cells[1,0]:= 'Магазины';

StringGrid1.Cells[0,1]:= 'Склады';

StringGrid1.Cells[1,1]:= 'Наличие \ Потребность';

FillChar(fData, sizeof(fData), 0);

fFigures:= TList.Create;

fLines:= TList.Create;

fMouseState:= 0;

end;

procedure TForm1.Button2Click(Sender: TObject);

function GetInt(x, y: integer): integer;

begin

Result:= StrToInt(StringGrid1.Cells[ x, y ]);

end;

var

index, index2, s, old_s: integer;

data, plan, potential: TData;

begin

Memo1.Lines.Clear;

// Прочитать данные из грида

data:= TData.Create;

data.Width:= StringGrid1.ColCount-2;

data.Height:= StringGrid1.RowCount-2;

for index:= 0 to data.Height-1 do

for index2:= 0 to data.Width-1 do

data.Arr[index2,index]:= GetInt(index2+2, index+2);

for index:= 0 to data.Width-1 do

data.Top[index]:= GetInt(index+2, 1);

for index:= 0 to data.Height-1 do

data.Left[index]:= GetInt(1, index+2);

plan:= TData.Create;

potential:= TData.Create;

Memo1.Lines.Add('Data');

Dump(data, 7);

Memo1.Lines.Add('Plan:');

CalcNorthWest(data, plan);

Dump(plan, 1);

Memo1.Lines.Add('Sum: ' + IntToStr(CalcSum(data, plan))); {}

old_s:= 0;

while (true) do

begin

CalcPotential(data, plan, potential);

Memo1.Lines.Add('Potential:');

Dump(potential, 1); {}

if (potential.Min >= 0) then

begin

Memo1.Lines.Add('Finished');

break;

end;

ShiftPlan(data, plan, potential);

s:= CalcSum(data, plan);

Memo1.Lines.Add('res:');

Dump(plan, 1);

Memo1.Lines.Add('Sum: ' + IntToStr(s)); {}

if (old_s = s) then

break

else

old_s:= s;

end;

end;

{ TData }

procedure TData.AssignLT(data: TData);

var

index: integer;

begin

Reset;

Width:= data.Width;

Height:= data.Height;

for index:= 0 to Width-1 do

Top[index]:= data.Top[index];

for index:= 0 to Height-1 do

Left[index]:= data.Left[index];

end;

constructor TData.Create;

begin

Reset;

end;

procedure TForm1.CalcNorthWest(data: TData; var plan: TData);

var

index, index2, t: integer;

begin

index:= 0;

index2:= 0;

plan.AssignLT(data);

while (index < plan.Height) and (index2 < plan.Width) do

begin

t:= min(plan.Left[index], plan.Top[index2]);

plan.Arr[index2,index]:= t;

plan.Top[index2]:= plan.Top[index2]-t;

plan.Left[index]:= plan.Left[index]-t;

if (plan.Top[index2] = 0) then

index2:= index2+1;

if (plan.Left[index] = 0) then

index:= index+1;

end;

end;

procedure TForm1.Dump(data: TData; fl: integer);

function i2s(i: integer): string;

var

r: string;

begin

r:= IntToStr(i);

while(length(r) < 3) do

r:= ' ' + r;

Result:= r;

end;

var

index, index2: integer;

s: string;

begin

// top

if ((fl and 2) <> 0) then

begin

s:= ' ';

for index:= 0 to data.Width-1 do

s:= s + i2s(data.Top[index]);

Memo1.Lines.Add(s);

end;

if ((fl and 5) = 0) then

exit;

for index:= 0 to data.Height-1 do

begin

// left

if ((fl and 4) <> 0) then

s:= i2s(data.Left[index])

else

s:= '';

// arr

if ((fl and 1) <> 0) then

for index2:= 0 to data.Width-1 do

s:= s + i2s(data.Arr[index2,index]);

Memo1.Lines.Add(s);

end;

end;

function TForm1.CalcSum(data, plan: TData): integer;

var

index, index2, s: integer;

begin

s:= 0;

for index:= 0 to data.Height-1 do

for index2:= 0 to data.Width-1 do

s:= s + data.Arr[index2,index] * plan.Arr[index2, index];

Result:= s;

end;

function TData.Min: integer;

var

index, index2, m: integer;

begin

m:= MaxInt;

for index:= 0 to Height-1 do

for index2:= 0 to Width-1 do

if (m > Arr[index2,index]) then

m:= Arr[index2,index];

Result:= m;

end;

procedure TData.Reset;

begin

FillChar(Left, sizeof(Left), 0);

FillChar(Top, sizeof(Top), 0);

FillChar(Arr, sizeof(Arr), 0);

end;

{ TEqSolve }

procedure TEqSolve.AddEq(p1,p2,s: integer);

begin

Eq[ fEqCount ].p1:= p1;

Eq[ fEqCount ].p2:= p2 + fH;

Eq[ fEqCount ].sum:= s;

Eq[ fEqCount ].solved:= false;

Form1.Memo1.Lines.Add('u' + IntToStr(p1+1) + ' + v' + IntToStr(p2+1) +

' = ' + IntToStr(s)); {}

inc(fEqCount);

end;

constructor TEqSolve.Create(h, v_c: integer);

begin

FillChar(Eq, sizeof(Eq), 0);

FillChar(fV, sizeof(fV), 0);

fEqCount:= 0;

fVarCount:= v_c;

fH:= h;

end;

function TEqSolve.GetU(index: integer): TVar;

begin

Result:= fV[index];

end;

function TEqSolve.GetV(index: integer): TVar;

begin

Result:= fV[index+fH];

end;

procedure TEqSolve.Solve;

var

non_solved, index, c: integer;

ceq: ^TEquation;

begin

FillChar(fV, sizeof(fV), 0);

non_solved:= fVarCount-1;

fV[0].v:= 0;

fV[0].solved:= true;

while (non_solved > 0) do

begin

c:= 0;

for index:= 0 to fEqCount-1 do

begin

ceq:= @Eq[index];

if (ceq.solved) then continue;

if (fV[ ceq.p1 ].solved) then

begin

fV[ ceq.p2 ].v:= ceq.sum - fV[ ceq.p1 ].v;

fV[ ceq.p2 ].solved:= true;

inc(c);

ceq.solved:= true;

end

else if (fV[ ceq.p2 ].solved) then

begin

fV[ ceq.p1 ].v:= ceq.sum - fV[ ceq.p2 ].v;

fv[ ceq.p1 ].solved:= true;

inc(c);

ceq.solved:= true;

end;

end; // for

if (c = 0) then

exit;

end;

end;

procedure TForm1.CalcPotential(data: TData; var plan, x: TData);

function to_sign(v: integer): integer;

begin

if (v = 0) then

Result:= 1

else

Result:= -1;

end;

var

index, index2, t: integer;

solve: TEqSolve;

s: string;

begin

// Создать систему уравнений и решить ее

solve:= TEqSolve.Create(plan.Height, plan.Height + plan.Width);

for index:= 0 to plan.Height-1 do

for index2:= 0 to plan.Width-1 do

if (plan.Arr[index2,index] > 0) then

solve.AddEq(index, index2, data.Arr[index2,index]);

// Не хватает уравнений - достроить их

{ solve.AddEq(0, 1, data.Arr[1,0]); {}

index:= 0;

index2:= 0;

while (solve.fEqCount < plan.Height + plan.Width-1) do

begin

inc(index2);

if (index2 = plan.Width) then

begin

index2:= 0;

inc(index);

if (index = plan.Height) then

break; // wtf?

end;

if (plan.Arr[index2,index] = 0) then

solve.AddEq(index, index2, data.Arr[index2,index]);

end; {}

solve.Solve;

{ debug }

s:= 'u: ';

for index:= 0 to plan.Height-1 do

s:= s + ' ' + IntToStr(solve.U[index].v);

Form1.Memo1.Lines.Add(s);

s:= 'v: ';

for index:= 0 to plan.Width-1 do

s:= s + ' ' + IntToStr(solve.V[index].v);

Form1.Memo1.Lines.Add(s);

x.Reset;

x.AssignLT(data);

for index:= 0 to plan.Height-1 do

for index2:= 0 to plan.Width-1 do

if (plan.Arr[index2,index] = 0) then

begin

t:= (solve.V[index2].v + solve.U[index].v); // * to_sign((index+index2) and 1);

x.Arr[index2,index]:= data.Arr[index2,index] - t;

end; {}

end;

procedure TForm1.ShiftPlan(var data, plan, potential: TData);

var

x_m, y_m, v_m, f, f2: integer;

a: TData;

flag: boolean;

procedure Line(x, y, vert, val: integer);

begin

if (vert = 1) then y:= plan.Width-1

else x:= 0;

while (x < plan.Width) and (y >= 0) { plan.Height) } and (not flag) do

begin

if (plan.Arr[x,y] <> 0) and (a.Arr[x,y] = 0) then

begin

a.Arr[x,y]:= val;

if (x = x_m) and (vert = 0) then

flag:= true;

end;

if (vert = 1) then dec(y)

else inc(x);

end; {}

end;

// Найти значение в строке/столбце

procedure Find(var x, y: integer; vert, val: integer);

begin

if (vert = 1) then y:= 0

else x:= 0;

while (x < plan.Width) and (y < plan.Height) do

begin

if a.Arr[x,y] = val then

break;

if (vert = 1) then inc(y)

else inc(x);

end;

end;

var

index, index2, x1, y1: integer;

path: array [0..100] of TPoint;

begin

FillChar(path, sizeof(path), 0);

// Ищем минимальный элемент в C

x_m:= -1;

y_m:= -1;

v_m:= MaxInt;

for index:= 0 to plan.Height-1 do

for index2:= 0 to plan.Width-1 do

if (potential.Arr[index2,index] < v_m) then

begin

x_m:= index2;

y_m:= index;

v_m:= potential.Arr[index2,index];

end;

// Ищем путь

a:= TData.Create;

a.AssignLT(plan);

a.Arr[x_m,y_m]:= 1;

// Строим путь (вперед)

flag:= false;

f:= 1;

while not flag do

begin

for index:= 0 to plan.Height-1 do

for index2:= 0 to plan.Width-1 do

if (a.Arr[index2,index] = f) then

begin

Line(index2, index, (f+1) and 1, f+1);

{ Memo1.Lines.Add('path (' + IntToStr(f) + '):');

Dump(a, 1); {}

end;

inc(f);

end; {}

Memo1.Lines.Add('path: ');

Dump(a, 1);

// Строим путь (назад)

x1:= x_m;

y1:= y_m;

f2:= f;

while (f >= 0) do

begin

path[f].x:= x1;

path[f].y:= y1;

Find(x1, y1, (f+1) and 1, f);

dec(f);

end;

v_m:= MaxInt;

x_m:= -1;

index:= 1;

while (index < f2) do

begin

f:= plan.Arr[ path[index].x, path[index].y ];

if (f < v_m) then

begin

v_m:= f;

x_m:= index;

end;

inc(index,2);

end;

// add/sub vals

for index:= 0 to f2-1 do

begin

f:= plan.Arr[ path[index].x, path[index].y ];

if ((index and 1) = 0) then f:= f + v_m

else f:= f - v_m;

plan.Arr[ path[index].x, path[index].y ]:= f;

end;

end;

procedure TForm1.UpDown1Click(Sender: TObject; Button: TUDBtnType);

begin

Cols_e1.Text:=IntToStr(UpDown1.Position);

StringGrid1.ColCount:=UpDown1.Position+2;

StringGrid1.Cells[StringGrid1.ColCount-2,0]:='B'+IntToStr(StringGrid1.ColCount-2);

StringGrid1.Cells[StringGrid1.ColCount-1,0]:='Запас(шт)';

end;

procedure TForm1.UpDown2Click(Sender: TObject; Button: TUDBtnType);

begin

Rows_e1.Text:=IntToStr(UpDown2.Position);

StringGrid1.RowCount:=UpDown2.Position+2;

StringGrid1.Cells[0,StringGrid1.RowCount-2]:='A'+IntToStr(StringGrid1.RowCount-2);

StringGrid1.Cells[0,StringGrid1.RowCount-1]:='Потребность(шт)';

end;

end.

Дата добавления: 2015-03-29
