Построение диаграммы динамики

Для изображения развития явления во времени строятся диаграммы динамики.

Для наглядного изображения явлений в рядах динамики используются диаграммы: столбиковые, ленточные, квадратные, круговые, линейные, радиальные и др. Выбор вида диаграммы зависит в основном от особенностей исходных данных, целей исследования. Например, если имеется ряд динамики с несколькими неравноотстоящими уровнями во времени (1913, 1940, 1950, 1980, 2000, 2010 гг.), то часто для наглядности используют столбиковые, квадратные или круговые диаграммы. Они зрительно впечатляют, хорошо запоминаются, но не годны для изображения большого числа уровней, так как громоздки. Когда число уровней в ряду динамики велико, целесообразно применять линейные диаграммы, которые воспроизводят непрерывность процесса развития в виде непрерывной ломаной линии. Кроме того, линейные диаграммы удобно использовать, если целью исследования является изображение общей тенденции и характера развития явления; когда на одном графике необходимо изобразить несколько динамических рядов с целью их сравнения; если наиболее существенным является сопоставление темпов роста, а не уровней.

Для построения линейных графиков применяют систему прямоугольных координат. Обычно по оси абсцисс откладывается время (годы, месяцы и т.д.), а по оси ординат – размеры изображаемых явлений или процессов. Особое внимание следует обратить на выбор масштаба на оси ординат, так как от этого зависит общий вид графика. Обеспечение равновесия, пропорциональности между осями координат необходимо в графике в связи с тем, что нарушение равновесия между осями координат даёт неправильное изображение развития явления. Если масштаб для шкалы на оси абсцисс очень растянут по сравнению с масштабом на оси ординат, то колебания в динамике явлений мало выделяются, и наоборот, преувеличение масштаба по оси ординат по сравнению с масштабом на оси абсцисс даёт резкие колебания. Равным периодам времени и размерам уровня должны соответствовать равные отрезки масштабной шкалы.

В статистической практике чаще всего применяются графические изображения с равномерными шкалами. По оси абсцисс они берутся пропорционально числу периодов времени, а по оси ординат – пропорционально самим уровням. Масштабом равномерной шкалы будет длина отрезка, принятого за единицу.

Изображение динамики роста денежной массы на координатной сетке с неразрывной шкалой значений, начинающихся от нуля, вряд ли целесообразно, так как 2/3 поля диаграммы остаются неиспользованными и ничего не дают для выразительности изображения. Поэтому в данных условиях рекомендуется строить шкалу без вертикального нуля, т.е. шкала значений разрывается недалеко от нулевой линии и на диаграмму попадает лишь часть всего возможного поля графика. Это не приводит к искажениям в изображении динамики явления, и процесс его изменения рисуется диаграммой более чётко (рис.2.4.2.11).

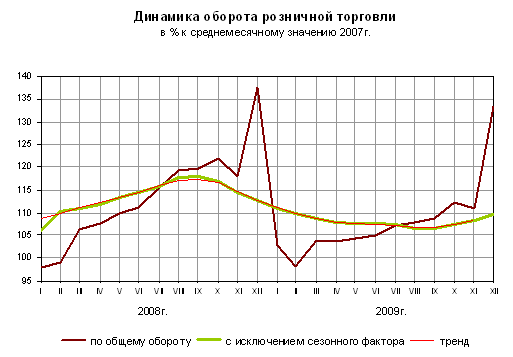

Рис.2.4.2.11. Динамика оборота розничной торговли в 2008-2009 гг.

Нередко на одном линейном графике приводится несколько кривых, которые дают сравнительную характеристику динамики различных показателей или одного и того же показателя.

Однако на одном графике не следует помещать более трёх-четырёх кривых, так как большое их количество неизбежно осложняет чертёж и линейная диаграмма теряет наглядность.

В некоторых случаях нанесение на один график двух кривых даёт возможность одновременно изобразить динамику третьего показателя, если он является разностью первых двух. Например, при изображении динамики рождаемости и смертности площадь между двумя кривыми показывает величину естественного прироста или естественной убыли населения.

Иногда необходимо сравнить на графике динамику двух показателей, имеющих различные единицы измерения. В таких случаях понадобится не одна, а две масштабные шкалы. Одну из них размещают справа, другую – слева.

Однако такое сравнение кривых не даёт достаточно полной картины динамики этих показателей, так как масштабы произвольны. Поэтому сравнение динамики уровня двух разнородных показателей следует осуществлять на основе использования одного масштаба после преобразования абсолютных величин в относительные. Примером такой линейной диаграммы является рис.2.4.2.12.

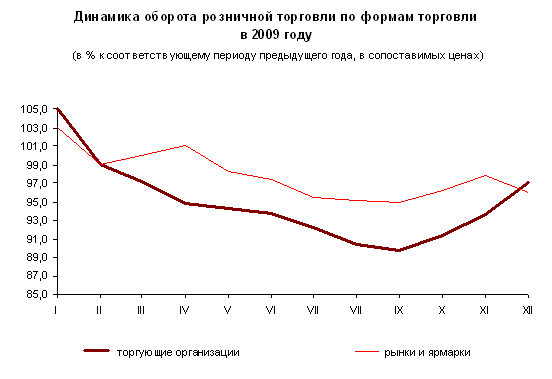

Рис. 2.4.2.12. Динамика оборота розничной торговли по формам торговли в 2009 г.

Линейные диаграммы с равномерной шкалой имеют один недостаток, снижающий их познавательную ценность: в обычных координатах теряет всякую наглядность и даже становится невозможным изображение для рядов динамики с резко изменяющимися уровнями, которые обычно имеют место в динамических рядах за длительный период времени.

В этих случаях следует оказаться от равномерной шкалы и положить в основу графика полулогарифмическую систему. Основная идея полулогарифмической системы состоит в том, что в ней равным линейным отрезкам соответствуют равные значения логарифмов чисел. Такой подход имеет преимущество: возможность уменьшения размеров больших чисел через их логарифмические эквиваленты. Однако с масштабной шкалой в виде логарифмов график малодоступен для понимания. Необходимо рядом с логарифмами, обозначенными на масштабной шкале, проставить сами числа, характеризующие уровни изображаемого ряда динамики, которые соответствуют указанным числам логарифмов. Такого рода графики носят название графиков на полулогарифмической сетке.

Полулогарифмической сеткой называется сетка, в которой на одной оси нанесён линейный масштаб, а на другой – логарифмический. В данном случае логарифмический масштаб наносится на оси ординат, а на оси абсцисс располагают равномерную шкалу для отсчёта времени по принятым интервалам (годам, кварталам, месяцам, дням и пр.).

Применяя логарифмический масштаб, можно без всяких вычислений характеризовать динамику уровня. Если кривая на логарифмическом масштабе несколько отклонена от прямой и становится вогнутой к оси абсцисс, значит, имеет место падения темпов; когда кривая в своём течении приближается к прямой – стабильность темпов; если она отклоняется от прямой в сторону, выпуклую к оси абсцисс, изучаемое явление имеет тенденцию к росту с увеличивающимися темпами.

Динамику также изображают с помощью радиальных диаграмм, строящихся в полярных координатах. Радиальные диаграммы преследуют цель наглядного изображения определённого ритмического движения во времени. Чаще всего эти диаграммы применяются для иллюстрации сезонных колебаний. Радиальные диаграммы разделяются на замкнутые и спиральные. По технике построения радиальные диаграммы отличаются друг от друга в зависимости оттого, что взято в качестве пункта отсчёта – центр круга или окружность.

Замкнутые диаграммы отражают внутригодичный цикл динамики какого-либо одного года. Спиральные диаграммы показывают внутригодичный цикл динамики за ряд лет.

Построение замкнутых диаграмм сводится к следующему: вычерчивается круг, среднемесячный показатель приравнивается к радиусу этого круга. Затем весь круг делится на 12 радиусов, которые на графике приводятся в виде тонких линий. Каждый радиус обозначает месяц, причём расположение месяцев аналогично циферблату часов: январь – в том месте, где на часах 1, февраль – 2, и т.д. На каждом радиусе делается отметка в определённом месте согласно масштабу исходя из данных за соответствующий месяц. Если данные превышают среднемесячный уровень, отметка делается за пределами окружности на продолжении радиуса. Затем отметки различных месяцев соединяются отрезками.

Если же в качестве базы для отсчёта взять не центр круга, а окружность, то диаграммы называются спиральными. Построение спиральных диаграмм отличается от замкнутых тем, что в них декабрь одного года соединяется не с январём данного года, а с январём следующего года. Это даёт возможность изобразить весь ряд динамики в виде спирали. Особенно наглядна такая диаграмма, когда наряду с сезонными изменениями происходит неуклонный рост из года в год.

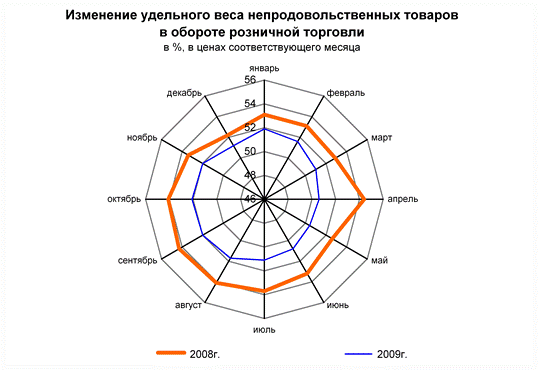

Рис. 2.4.2.13. Изменение удельного веса непродовольственных товаров в обороте розничной торговли, %

Среди различных видов графиков особое место занимает кривая, именуемая моделью Лоренца, или кривой Лоренца. Данная кривая даёт возможность изобразить уровень концентрации явления. Кривая Лоренца строится в прямоугольной системе координат. На оси абсцисс откладываются накопленные частоты объёма совокупности, а на оси ординат – накопленные частоты объёма признака. Полученная при соединении точек кривая линия и будет характеризовать степень концентрации.

Диаграмма «Знаки Варзара»

Известный русский статистик В.Е. Варзар (1851-1940) предложил использовать прямоугольные фигуры для графического изображения трех показателей, один из которых является произведением двух других. В каждом таком прямоугольнике основание пропорционально одному из показателей-сомножителей, а высота его соответствует второму показателю-сомножителю. Площадь прямоугольника равна величине третьего показателя, являющегося произведением двух первых. Располагая рядом нескольких прямоугольников, относящихся к разным показателям, можно сравнивать не только размеры показателя-произведения, но и значения показателей-сомножителей.

Пример использования знаков Варзара приведен на рис. 2.4.2.14.

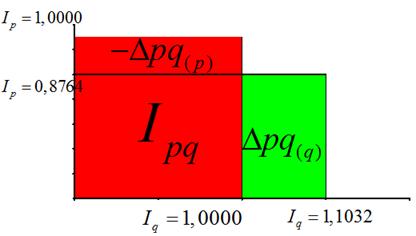

Рис. 2.4.2.14. Диаграмма Варзара
