Параллельные диодные ограничители амплитуды напряжения синусоидальной формы

Параллельный диодный ограничитель по максимуму (сверху) и эпюры напряжения, поясняющие его работу, представлены на рис.24.

Если переключатель находится в положении 1, то происходит полное ограничение сверху входных полувершин (эпюра ); в положении 2 схема ограничивает входной сигнал сверху на уровне (эпюра ).

Амплитуда выходного сигнала в этих случаях соответственно:

1) при положительных полуволнах входного сигнала диод VD открыт (при для положения 1; при для положения 2) и , так как , ( — резистор, ограничивающий ток через открытый диод);

при ;

при ;

2) при отрицательных полуволнах входного сигнала диод VD заперт и

, .

Если считать, что ограничитель работает на нагрузку, то коэффициенты передачи

, .

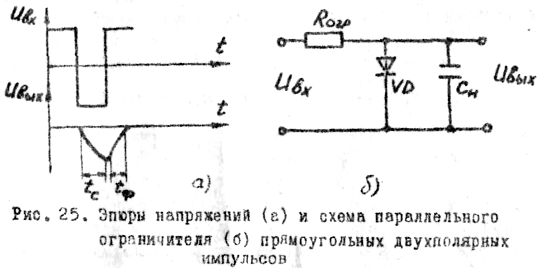

Как и в последовательном диодном ограничителе, на форму выходного сигнала в параллельном диодном ограничителе существенно влияет емкость нагрузки (рис. 25).

Формирование среза связано с разрядом емкости: .

При формировании фронта емкость нагрузки стремится перезарядиться с уровня до уровня с той же постоянной времени . Однако как только напряжение на выходе достигает нулевого значения, открывается диод и дальнейший перезаряд емкости прекращается. Поэтому длительность фронта оказывается меньше длительности среза.

Если амплитуды положительной и отрицательной полуволны входного сигнала равны, то приближенно можно считать .
