Действие блокировки № 367

Виды опробования автотормозов в поезде

Установлены два вида опробования тормозов – полное и сокращенное. Кроме того, для грузовых поездов установлена проверка автотормозов на станциях и перегонах.

При полном опробовании тормозов проверяют техническое состояние тормозного оборудования, плотность и целостность тормозной сети, действие тормозов у всех вагонов, подсчитывают нажатие тормозных колодок в поезде и количество ручных тормозов. При сокращенном опробовании проверяют состояние тормозной магистрали по действию тормозов двух хвостовых вагонов. Если сокращенное опробование выполняется после произведенного от стационарной компрессорной установки полного опробования, то машинист и осмотрщик вагонов должны проверить плотность тормозной сети

поезда от локомотива. В грузовых поездах плотность тормозной сети машинист обязан проверить также при смене локомотивных бригад.

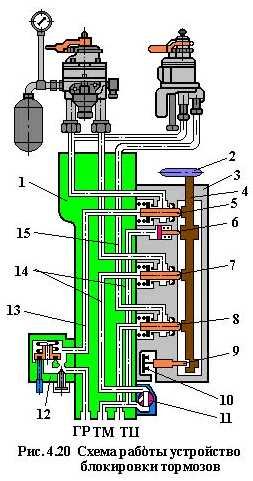

В действующей кабине ручка 2 блокировочного устройства должна быть повернута до упора вниз, а ручка 18 комбинированного крана устанавливается в поездное положение (Рис. 4.20). При этом кулачки эксцентрикового вала 4 отжимают клапаны 5, 7 и 8 от седел (открывают клапаны), а толкатель 9 перестает оказывать воздействие на электрический контакт 10, который замыкается под действием своей пружины.

Воздух из ГР проходит через корпус 12 сигнализатора расхода воздуха и далее по каналу 13 и через открытый клапан 5 к крану машиниста. От крана машиниста сжатый воздух проходит в ТМ через открытый клапан 7, по каналу 14 и через пробку комбинированного крана. По каналу 14 воздух также подходит к блокировочному поршню, который под его воздействием утапливает свой хвостовик в выемке эксцентрикового вала 4 (запирает вал в его рабочем положении). От крана вспомогательного тормоза воздух поступает в ТЦ по каналу 15 через клапан 8.

При переходе в другую кабину необходимо краном машиниста произвести полную разрядку ТМ, а ручку КВТ перевести в VI положение. При этом пружина выведет хвостовик блокировочного поршня 6 из зацепления с эксцентриковым валом 4 - вал будет разблокирован. После этого необходимо толкнуть ручку 2 на 180° до упора вверх и снять ее с квадрата вала 4. Клапаны 5, 7 и 8 освобождаются от воздействия кулачков эксцентрикового вала 4 и под усилиями своих пружин садятся на седла, перекрывая каналы 13, 14, 15, сообщающие ГР с КМ, кран машиниста с ТМ и КВТ с тормозными цилиндрами. Одновременно кулачок вала 4 будет воздействовать на толкатель 9, который размыкает электрический контакт 10, включенный в электрическую цепь трогания локомотива. Таким образом, исключается возможность приведения локомотива в движение.

Если в рабочей кабине ручка 2 повернута вниз, но не занимает вертикального положения, то хвостовик блокировочного поршня 6 не будет утоплен в выемке эксцентрикового вала 4 и поршень 6 не перекроет обходной канал «А». В этом случае сжатый воздух из ТМ будет с шумом выходить в атмосферу, сигнализируя машинисту о необходимости правильной установки ручки 2.

При следовании двойной тягой в рабочей кабине второго локомотива устройство блокировки тормозов должно быть включено, а ручка 18 комбинированного крана переведена в положение двойной тяги.
