Студопедия

КАТЕГОРИИ:


Архитектура-(3434)Астрономия-(809)Биология-(7483)Биотехнологии-(1457)Военное дело-(14632)Высокие технологии-(1363)География-(913)Геология-(1438)Государство-(451)Демография-(1065)Дом-(47672)Журналистика и СМИ-(912)Изобретательство-(14524)Иностранные языки-(4268)Информатика-(17799)Искусство-(1338)История-(13644)Компьютеры-(11121)Косметика-(55)Кулинария-(373)Культура-(8427)Лингвистика-(374)Литература-(1642)Маркетинг-(23702)Математика-(16968)Машиностроение-(1700)Медицина-(12668)Менеджмент-(24684)Механика-(15423)Науковедение-(506)Образование-(11852)Охрана труда-(3308)Педагогика-(5571)Полиграфия-(1312)Политика-(7869)Право-(5454)Приборостроение-(1369)Программирование-(2801)Производство-(97182)Промышленность-(8706)Психология-(18388)Религия-(3217)Связь-(10668)Сельское хозяйство-(299)Социология-(6455)Спорт-(42831)Строительство-(4793)Торговля-(5050)Транспорт-(2929)Туризм-(1568)Физика-(3942)Философия-(17015)Финансы-(26596)Химия-(22929)Экология-(12095)Экономика-(9961)Электроника-(8441)Электротехника-(4623)Энергетика-(12629)Юриспруденция-(1492)Ядерная техника-(1748)

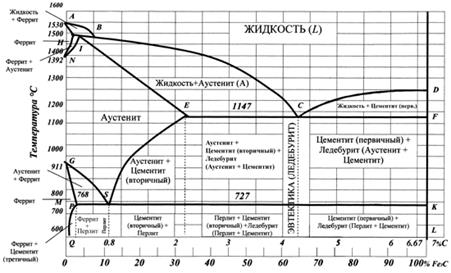

Характеристика диаграммы железо-углерод. Анализ фаз и структурных образований диаграммы




Левая ордината соответствует чистому железу (0 % С, 100 % Fe). Температуры, отмеченные на этой ординате, - критические точки железа. Правая ордината - сплав с содержанием углерода 6,67 %, т. е. цементит. Сплавы с большим содержанием углерода (> 5 %) практического применения не находят.

В системе Fe—С различают следующие фазы: жидкий сплав, твердые растворы - феррит и аустенит, а также цементит и графит.

Феррит - твердый р-р углерода в альфа-железе. Максимальная растворимость углерода в феррите имеет место при 723 °С и составляет всего 0,025 %. Феррит пластичен, мягок, это самая мягкая структурная составляющая железоуглеродистых сплавов (твердость 80 НВ; 8 = 50 %).

Аустенит - твердый раствор углерода в гамма-железе. Макси­мальная растворимость углерода в аустените наступает при 1147 °С и составляет 2,14 %. Аустенит мягок, пластичен, хорошо куется (твердость 160—200 НВ;). В железоуглеродистых сплавах аустенит наблюдается при тем­пературах выше 723 °С.

Цементит (карбид железа Fe3C) - химическое соединение железа с угле родом (6,67 %). Он хрупок, очень тверд. Это самая твердая микроструктурная составляющая (820 НВ, 8 < 1 %). Различают три вида цементита: Первичный цементит - цементит, выпадающий из охлаждаемого жидкого сплава, при температурах 1147 °С и выше. Вторичный цементит - цементит, выпадающий из охлаждаемого аустенита при температурах 727°С и выше. Третичный цементит - цементит, выпадающий из охлаждаемого феррита при температурах ниже 727 °С. По химическому составу все три вида цементита одинаковы и описываются формулой Fe3C.

Графит - свободный углерод. Механические свойства графита очень низки. Включения графита наблюдаются в чугунах.

Перлит - механическая смесь феррита и цементита, содержащая 0,8 % углерода. Перлит прочен и упруг, образуется в результате распада аустенита, содержащего 0,8 % углерода. Этот распад происходит при 727 °С. В зависимости от формы цементитных включений перлит бывает двух видов: пла­стинчатый и зернистый. В пластинчатом перлите цементит имеет форму пластинок, в зернистом - зерен (глобул) (250 НВ, 5 = 20 %).

Ледебурит - механическая смесь аустенита и цементита при температуре более 727 °С или перлита и цементита - при меньшей температуре. В ледебурите 4,3 % углерода, он очень тверд и хрупок (620 НВ, 6 > 50 %).




Поделиться с друзьями:


Дата добавления: 2015-04-24; Просмотров: 792; Нарушение авторских прав?; Мы поможем в написании вашей работы!


Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет



studopedia.su - Студопедия (2013 - 2024) год. Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав! Последнее добавление




Генерация страницы за: 0.007 сек.
