Рівень фермі




Домішковий напівпровідник

Власний напівпровідник

Домішкові н/п, закон діючих мас

(ф1)

(ф2)

(ф3)

Рис 1. Хід рівня фермі домішкового n типу.

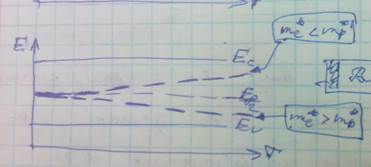

Рис 2. Хід рівня фермі у власному напівпровіднику.



Положення рівня фермі з температурою теж буде залежати від співвідношення ефективних мас. Якщо ефективна маса електрона є більша ніж дірки то рівень фермі змінюються ближче до валентної зони. дане зміщення є маленьке.

Власний напівпровідник відрізняється від домішкового напівпровідника не тільки температурним ходом рівня фермі а і концентрацією носіїв.

(ф4)

концентрація носіїв може залежати

Рис 3.



Перехід електронів приводить до часткової взаємної компенсації електропровідності матеріалу із збільшенням темпер електрони переходять з валентної зони на акцепторні рівні і з донорних рівнів в зону провідності. Акцепторні і донорні носії участі не беруть у переносі заряду в результаті чого рівне то такий домішковий напівпровідник поводить себе, як власний напівпровідник.
