Гидравлический вибратор

Гидравлический вибратор состоит из корпуса 1 (рисунок 3.5), поршня 2, золотника 18 и крышек 11 и 19. На корпусе имеется нагнетательный и сливной штуцера.

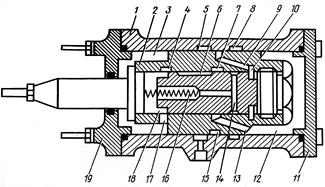

Рисунок 3.5 — Гидравлический вибратор:

1 — корпус; 2 — поршень; 3 — полость; 4, 5, 6, 8, 10, 12, 15 — кольцевые полости; 7, 13 — кольцевые каналы; 9 — канал; 11, 19 — крышки; 14 — радиальное сверление; 16 — пружина; 17 — отверстие; 18 — золотник

Жидкость поступает в нагнетательный штуцер, а затем в кольцевую полость 5, расположенную в корпусе 1 вибратора. В корпусе поршня имеются два сквозных канала — нагнетательный и сливной. Из кольцевой полости 5 жидкость по нагнетательному каналу поршня поступает в кольцевую полость 6 золотника, оттуда направляется в кольцевые каналы 7 и 13, а затем в полость 12. Под давлением жидкости, поршень перемещается влево, а вытесненная на полости 3 жидкость через отверстие 17 проходит по центральному и радиальному 14 сверлениям золотника на слив. При движении поршня вместе с золотником в левую сторону полость 15 соединяется с нагнетательным штуцером и жидкость по каналу 9 попадает в полость 10.

Под давлением жидкости золотник перемещается в крайнее левое положение, при этом канал 13 отключается oт нагнетательной магистрали и перекрывается путь жидкости в полость 12. В этот момент поршень 2 останавливается, а жидкость чере з полость 6 и отверстие 17 нагнетается в полость 3, расположенную с левой стороны поршня. Последний, под давлением жидкости, вместе с золотником перемещается вправо. При движении поршня полости 10 и 15 отключаются от нагнетательной линии, и золотник под действием пружины вытесняет жидкость на слив. В дальнейшем цикл повторяется.
