Испытание насоса

Для испытания насоса переменной производительности предназначен стенд (рисунок 2.9), который состоит из электродвигателя 1 с переменной частотой вращения, соединенный с испытываемым гидронасосом 2, реостата 3 для изменения частоты вращения электродвигателя, а следовательно, и насоса, вольтметра 4 для измерения напряжения на электродвигателе, автомата 5 для включения стенда, маслобака 7 для питания насоса и манометра 6 для измерения давления нагнетания насосом.

Порядок испытания насоса переменной производительности:

– вывести рукоятку реостата до упора;

– включить рубильник;

– включить пускатель;

– рукояткой реостата установить номинальные, средние и максимальные обороты двигателя;

– измерить тахометром и записать в таблицу 2.1 частоту вращения вала насоса и давление нагнетания при данных оборотах двигателя;

– определить расходы жидкости Q при соответствующей частоте q _o = 32см³/об.

– построить зависимости:

– определить крутящий момент для данных диапазонов. Данные занести в таблицу 2.1;

— оформить отчет.

Таблица 2.1 — Результаты испытания насоса

№ опыта		р	Q	М кр	N

,

где n — частота вращения вала электродвигателя, измеряется тахометром;

р — давление насоса, по манометру;

Q — расход жидкости, определяется теоретически ;

М _кр — крутящий момент на валу насоса, определяется теоретически:

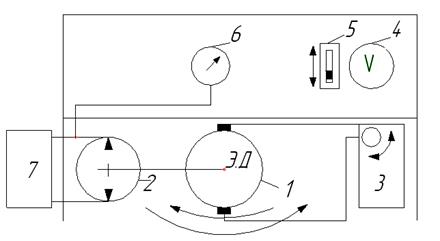

Рисунок 2.9 – Схема стенда:

1 — электродвигатель; 2 — гидронасос; 3 — реостат; 4 — вольтметр; 5 — автомат выключения; 6 — манометр; 7 — маслобак
