Шестеренные гидромашины

Лабораторная работа № 2

«изучение конструкций и исследование характеристик
шестеренных, роторно-пластинчатых
и планетарных гидромашин»

Цель: приобрести знания по устройству и умения по расчету и испытанию названных гидромашин.

Задание:

1) самостоятельно изучить теоретические разделы по данной теме;

2) ознакомиться с конструкцией и принципом работы шестеренных, роторно-пластинчатых и планетарных гидромашин;

3) определить производительность насоса при номинальной частоте вращения. Необходимые параметры измерить штангенциркулем;

4) определить подачу насоса, а затем производительность при номинальной частоте вращения;

5) зарисовать схемы трех разновидностей гидромашин.

В гидравлических системах тракторов и сельскохозяйственных машин наибольшее распространение получили роторные шестеренные насосы и гидромоторы с внешним зацеплением.

Шестеренные гидромашины просты по конструкции и имеют постоянный расход.

На рисунке 2.1, а показана конструктивная схема шестеренного насоса с наружным зацеплением. В корпусе 2 размещены ведомая 1 и ведущая 3 шестерни, имеются всасывающая А и нагнетательная Б полости. Рабочая камера образуется ротором (ведущей шестерни 3 с валом 4 и ведомой шестерней 1) и статором (корпусом 2 с боковыми крышками). Шестерни установлены в корпусе с высокой точностью и при их вращении у входа за счет разряжения впадины наполняются рабочей жидкостью. При вращении шестерни жидкость перемещается вместе с зубьями и, у выхода при входе зубьев в зацепление, выталкивается жидкость в нагнетательную магистраль. Насос подает жидкость под высоким давлением (до 20…50 МПа), поэтому, для исключения потерь расхода, применяют специальные уплотнения — втулки, установленные на оси шестерен. В зависимости от номинального рабочего давления и объема все шестеренные насосы разделены на 4 группы.

Рисунок 2.1 – Схема шестеренных гидромашин:

а — с наружным зацеплением: 1 — ведомая шестерня; 2 — корпус; 3 — ведущая шестерня; 4 — вал; А и В — всасывающая и нагнетательная полости; б — с внутренним зацеплением: 1 — внутренняя шестерня; 2 — подвижная шестерня; 3 — разделитель; 4 — вал; 5 — корпус; А и Б — всасывающая и нагнетательная полости

В шестеренных насосах с внутренним зацеплением в корпусе 5 (рисунок 2.1, б) установлена подвижная шестерня 2 с внутренними зубьями, а на валу 4 закреплена шестерня 1 меньшего диаметра с наружными зубьями. Внутренняя шестерня 1 смещена относительно оси симметрии и входит в зацепление с зубьями шестерни 2. В пространстве между выступами зубьев наружной и внутренней шестерен находится разделитель 3. Рабочая камера образуется пространством между зубьями наружной и внутренней шестерен, разделителем 3 и боковыми крышками.

В процессе работы обе шестерни вращаются в одном направлении жидкость из всасывающей полости А заполняет пространство между зубьями и закрывается корпусом и разделителем при дальнейшем вращении шестерен, транспортируется к нагнетательной полости Б. В точке сцепления шестерен жидкость выдавливается и поступает под давлением к исполнительным рабочим элементам. При выходе шестерен из зацепления создается вакуум и происходит всасывание жидкости.

При подводе рабочей жидкости под высоким давлением эти гидромашины способны работать в режиме гидромотора.

Рабочий объем шестеренного насоса зависит от геометрии зубчатого зацепления и может быть определен по формуле:

(2.1)

где m — модуль зацепления;

z — число зубьев;

b — ширина шестерни.

Удельный расход жидкости:

(2.2)

и среднее значение расхода жидкости:

. (2.3)

Крутящий момент на валу насоса определяется по формуле:

. (2.4)

Выпускаемые промышленностью шестеренные гидромашины, гидромоторы (ГМШ) и насосы (НШ) с рабочим объемом 6,3, 10, 32, 50, 70,100, 250, 400 см³/об, рассчитаны на рабочее давление 14…20 МПа с ресурсом 6000 моточасов.

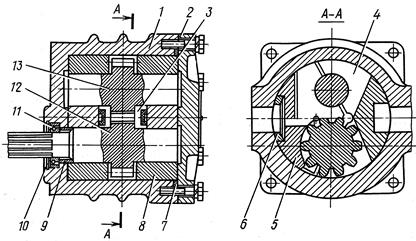

Рисунок 2.2 – Шестеренный насос НШ–50:

1 — корпус; 2 — крышка; 3 — торцевое уплотнение; 4 — подшипник; 5 — уплотнение;

6, 10 — манжеты; 7 — кольцо; 8 — подшипниковый блок; 9 — распорное кольцо;

11 — запорное кольцо; 12 — ведущая шестерня; 13 — ведомая шестерня

В сельскохозяйственных машинах устанавливаются гидромашины четвертого исполнения с рабочим давлением 20...25 МПа, увеличенным ресурсом до 8000...10000 моточасов, которые обеспечивают работоспособность на всесезонных рабочих жидкостях. Насос состоит из корпуса 1 (рисунок 2.2.), крышки 2, ведущей 12 и ведомой 13 шестерен с опорными цапфами. Герметизация зоны высокого давления осуществляется торцевыми уплотнениями 3, а со стороны вершин зубьев уплотнением 5. Подшипниковый блок 8, состоящий из подшипников 4, служит зоной замыкания высокого давления. Вокруг выходного отверстия насоса расположена компенсационная камера, уплотненная эластичной манжетой 6. Между крышкой и корпусом установлено уплотнительное кольцо 7. На ведущем валу насоса имеются распорное 9 и запорное 11 кольца, а также манжета 10. Жидкость из зоны высокого давления по сверлениям и проточкам поступает в зону низкого давления, омывая цапфы, тем самым, охлаждая и смазывая их поверхности. Корпусные детали насосов изготавливают из алюминиевых сплавов. Шестерни выполняются из стали 20Х (18ХГТ, I2XH3A и др.) с цементацией на глубину 0,5...0,9 мм и закалкой до твердости HRС 56–62.
