Работа з контурами

Побудова ліній

Щоб побудувати криву лінію, необхідно:

Клікнути на кнопку Свободная рука в панелі інструментів.

Курсор при цьому поміняє форму на хрестик з хвилястою лінією.

Помістити курсор в місце початку лінії, натиснути ліву кнопку мишки і вести лінію довільної форми.

Якщо виділити лінію, навколо неї нее встановиться 8 маркерів, а в центрі прямокутного виділення встановиться хрестик. Якщо взяти мишкою кутовий маркер (натиснути на ньому лівою кнопкою мишки) і переміщувати його, розміри лінії будуть пропорційно змінюватися.

Виділена крива

Якщо взяти мишкою один із середніх маркерів, то при его перетягуванні зміниться вертикальний або горизонтальний размір лінії.

Якщо клікнути на інструменті Форма, можна змінити форму лінії.

Щоб намалювати ламану лінію, необхідно:

Клікнути на кнопці Свободная рука в панелі інструментів.

Встановити курсор в місце початку лінії, клікнути лівою кнопкою мишки в початку лінії і в кінці.

Встановити курсор в кінець побудованої лінії і побудувати відрізок.

Вигляд ламаної можна змінювати з допомогою інструменту Форма.

Центр фігури (обертання) позначено кружком.

Направляючі

Направляючі та еліпс

Побудова малбнку завжди починається з позначення осей, відносно яких будується малюнок. На малюнку показані вертикальна, горизонтальна і дві нахилені напрвляючі. Простий спосіб встановлення вертикальної або горизонтальної направляючої – натиснути ліву кнопку мишки на вертикальній або горизонтальній лінейці і тягнути направляючу на відповідне місце. Для того, щоб перемістити направляючу, необхідно "взяти" її лівою кнопкою мишки і тянути на відповідне місце. Точну установку направляючих будь-якого вигляду виконують по команді Показать – Установка направляющих, вікно Опции, розділ Направляючі.

Еліпси і їх елементи

Така фігура, як еліпс, дозволяє побудувати також коло, дуги кіл або еліпса, а також їх сектори.

Щоб побудувати еліпс з центром в заданій точці, необхідно:

Клікнути інструмент Еліпс.

Встановити хрестик курсора в задану точку.

Натиснути клавішу Shift і тягнути курсор до отримання еліпса необхідної конфігурації.

Для побудови кола необхідно натиснути клавішу Ctrl.

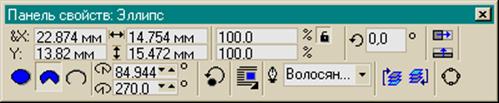

Панель властивостей еліпса

Точні перетворення еліпса можні провести з допомогою панелі властивостей. На панелі можна змінити координати центру еліпса, вертикальний і горизонтальний розміри або пропорційно його величину, повернути його на заданный кут, виконати дзеркальне відображення, вирізати з еліпса сектор або дугу заданого кутового розміру, повернути сектор або дугу на 180°, змінити товщину лінії.

Зміна форми об’єкту

Для зміни форми об’єктів (ліній, еліпсів, і інш.) використовується інструмент Форма.

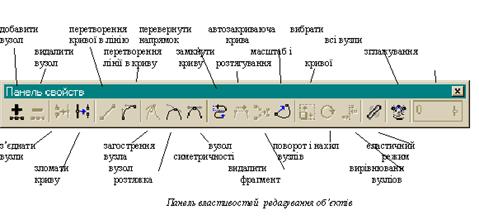

Перетворення в криву виконується кліком на кнопці панелі властивостей Претворити в кривую. Після цього перетворення по кліку на інструменті Форма відкривається панель властивостей редагування..

Заливка контурів

Заливка замкнутих контурів – це заповнення їх фарбою, штриховкою і іншими варіантами. Існує 7 видів заливки:

однорідні або суцільні;

градієнтні (з поступовою зміною характеристик);

заливки двухколірним візерунком;

заливки кольоровим візерунком;

заливки точковим візерунком;

текстурні заливки;

заливки растром PostScript.

Елементи управління Панель інструментів

Основні засоби створення і редагування об'єктів розміщені на Панелі інструментів (Toolbar). Ряд інструментів має альтернативні варіанти, що пізнається по наявності розкриваючої кнопки (чорний трикутник) в правому нижньому куті значка.

Розкривши панель альтернативного вибору інструментів, її можна перетягнути за корінець на Робоче поле, перетворивши тим самим на самостоя­тельную палітру (Flyout).

Далі приведемо повний перелік інструментів CorelDraw версії 11.

Інструмент Pick (Вибір) дозволяє вибирати об'єкти, змінювати їх раз­меры, обертати або спотворювати їх форму.

Інструмент Shape (Форми) призначений для зміни форми об'єктів шляхом вибірки опорних точок і редагування їх властивостей.

Інструмент Knife (Ніж) дозволяє розділити замкнутий контур на отдель­ные об'єкти з межами, співпадаючими з траєкторією розрізу.

Інструментом Eraser (Гумка) видаляють частину об'єкту в області дії лас­тика, зокрема сегменти контура і внутрішні області замкнутого контура.

Інструмент Smudge brush (Зсув) дозволяє спотворювати форму контура відповідно до траєкторії плями кисті.

Інструмент Roughen Brush (Загрубити) вносить випадкові спотворення («викиди»), в траєкторію контура, що потрапив в зону дії кисті.

Інструмент Free transform (Вільне перетворення) дозволяє масштабувати, обертати і перекошувати об'єкт шляхом простягання миші.

Інструмент Zoom (Масштаб) призначений для вибору масштабу проглядання об'єктів на Робочому полі.

Інструмент Hand (Рука) призначений для переміщення зображення документа у вікні Робочого поля.

Інструмент Freehand (Вільне малювання) дозволяє створювати контур довільної форми, сегменти якого утворюються автоматично.

Інструмент Bezier (Крива Безье) служить для малювання кривих Безье шляхом розстановки опорних точок і визначення їх властивостей залежно від маніпуляцій з мишею.

Інструмент Artistic Media (Засоби художнього малювання) насправді містить декілька засобів: Brush (Кисть), Sprayer (Розпилювач), Calligraphic (Каліграфічне перо), Pressure (Перо з натиском). Вибирання конкретного засобу здійснюють (на відміну від інших інструментів) на панелі властивостей.

Інструмент Ріпи (Перо) служить для малювання кривих Безье. Відрізняється від розглянутого раніше інструменту Bezier тим, що черговий сегмент
відображається на екрані в інтерактивному режимі, що полегшує створення
складних контурів.

Інструмент Polyline (Комбінована лінія) володіє властивостями як пера (Рen), так і засобу вільного малювання (Freehand). Прямі відрізки створюють клацаннями миші в опорних точках, а криволінійні сегменти - протягуванням миші.

Інструмент 3 Curve Point (Крива по трьом крапкам) дозволяє створювати сегменти, опорні точки яких визначаються простяганням миші між ними. Кривизна сегменту встановлюється переміщенням покажчика при відпущеній лівій кнопці миші. Завершується операція клацанням після дос­тижения необхідної форми сегменту.

Інструмент Interactive Connector (Інтерактивні з'єднання) призначений для малювання сполучних ліній в схемах.

Інструмент Dimension (Вимірювання) служить для напівавтоматичного створення розмірних ліній, зокрема виносних, і для позначення кутових величин. У позначеннях величин російська мова не підтримується.

Інструмент Rectangle (Прямокутник) дозволяє малювати прямокутники і квадрати методом протягування.

Інструмент 3 Point Rectangle (Прямокутник по трьом крапкам) за способом роботи схожий з розглянутим раніше інструментом 3 Curve Point. Протягуванням миші визначають довжину і напрям однієї із сторін прямо­кутника. Відпустивши кнопку і переміщаючи покажчик, задають довжину інших сторін фігури. Клацанням миші завершують операцію.

Інструмент Ellipse (Еліпс) служить для малювання еліпсів і кіл.

Інструмент 3 Point Ellipse (Еліпс по трьом точкам) призначений для створення еліпса методом, аналогічним розглянутим раніше для подібних інструментів.

Інструмент Polygon (Багатокутник) служить для малювання багатокутників і зірок із заданим числом кутів (променів).

Інструмент Graph Paper (Міліметрівка) дозволяє створювати прямокутники, розбиті на задане число стовпців і рядків.

Інструмент Spiral (Спіраль) служить для малювання лінійних і логарифмічних спіралей.

Інструмент Shapes (Фігури) призначений для створення різних форм і включає набори Base (Основні), Arrow (Стрілки), Flowchart (Блок-схеми), Star (Зірки), Callout (Ви­носки).

Інструмент Text (Текст) дозволяє працювати в двох режимах. При протяги­вании миші утворюється прямокутна область, що розглядається як тек­стовый блок (Paragraph Text). При клацанні мишею текст розміщується не­посредственно в полі документа (Artistic Text).

Інструмент Interactive Blend (Змішування) є інтерактивним і вимагає наявність в документі хоч би двох об'єктів. При перетягуванні инст­румента Blend від одного об'єкту до іншого між ними виникають проміжні форми, що визначаються параметрами, які задані на панелі властивостей.

Інструмент Interactive Contour (Контур) також є інтерактивним. При дії на об'єкт створюються копії його контура відповідно до параметрів, заданих на Панелі властивостей.

Інтерактивний інструмент Interactive Distortion (Спотворення) дозволяє деформувати форму об'єкту методом перетягування миші.

Інтерактивний інструмент Interactive Envelope (Огинаюча) призначений для зміни форми об'єкту відповідно до форми описаної навколо нього фігури.

Інтерактивний інструмент Interactive Extrusion (Екструзія) дозволяє створювати ілюзію глибини (об'ємності) об'єкту за рахунок «витискування» в перспективу.

Інтерактивний інструмент Interactive Drop Shadow (Тіні) призначений для створення ефекту тіні, що відкидається об'єктом.

Інтерактивний інструмент Interactive Transparency (Прозорість) служить для створення різних ефектів прозорості об'єкту.

Інструмент Eyedropper (Піпетка) дозволяє вибрати колір заповнення за зразком кольору наявного в документі об'єкту.

Інструмент Paintbucket (Суцільна заливка) застосовують після інструменту Піпетка для заповнення об'єктів кольором на основі зразка.

Інструмент Outline (Контур) служить для задання властивостей ліній. Окрім набору стандартних значень товщини ліній, він має кнопки доступу до діалогових вікон налаштування властивостей: Outline Pen Dialog (Властивості контура) і Outline Color Dialog (Колір контура). У відповідних діалогових вікнах Outline Pen і Outline Color містяться елементи управління всі­ма властивостями контура, які доступні в програмі CorelDraw.

Інструмент Fill (Заливка) служить для задання властивостей заповнення об'єктів. Він містить кнопки доступу до діалогових вікон для налаштування властивостей різних типів заповнення: Fill Color Dialog (Заливка суцільним кольором), Fountain Fill Dialog (Заливка градієнтом), Pattern Fill Dialog (Заповнення узором), Texture Fill Dialog (Заповнення текстурою) і PostScript Fill Dialog (За­повнення узором PostScript).

Інтерактивний інструмент Interactive Fill (Заливка) надає доступ до тих же засобів налаштування властивостей заповнення, що і розглянутий вище інструмент Fill, але в інтерактивному режимі — за допомогою манипу­ляцій мишею і елементами управління на панелі властивостей.

Інтерактивний інструмент Interactive Mesh Fill (Сітка деформації) по спо­собу дії подібний до розглянутого вище інструменту Envelope (Огинаюча). Окрім зміни форми об'єкту, він дозволяє деформувати заповнення відповідно до параметрів сітки деформації, прив'язаної до об'єкту.

Панель властивостей

Після вибору будь-якого інструменту панель властивостей відображає його властивості і надає набір елементів, що дозволяють управляти параметрами інструменту цли властивостями об'єкту. У зв'язку з цим склад елементів управління на панелі властивостей динамічно міняється залежно від вибраного інструменту і об'єкту. Якщо не вибраний жоден об'єкт, на панелі властивостей присутні елементи управ­ління параметрами поточної сторінки:

список Paper Type/Size (Тип/Формат паперу), що розкривається, для вибору стан­дартного або призначеного для користувача формату сторінки;

лічильники Width and Height (Висота і ширина паперу) для установки висоти і ширини сторінки;

кнопки Portrait (Книжна) і Landscape (Альбомна) для зміни орієнтації сторінки;

кнопки перемикання параметрів поточної сторінки, прийнятих по замовчуванню для всіх публікацій або тільки для поточного документа;

список Drawing Units (Одиниці вимірювання), що розкривається, для вибору еди­ниц вимірювання;

лічильник Nudge Offset (Переміщення клавішами курсора) для задання стандарт­ної величини зсуву вузлів;

лічильники Duplicate Distance (Відстань до копії) для установки величини зсуву дубліката об'єкту по осях х, у;

кнопки Snap to Grid (Прив'язка до сітки), Snap to Guidelines (Прив'язка до направляючої) і Snap to Object (Прив'язка до об'єктів) для включення режимів вырав­нивания по опорних точках, направляючих лініях або вибраному об'єкті відповідно;

кнопка для включення режиму повного відображення об'єкту при його перемещении або трансформаціях Draw Complex Objects when Moving or Transforming (Відображати об'єкти при переміщенні);

кнопка включення режиму Treat As Filled (Вважати за заповнений);

кнопка відкриття діалогового вікна Options (Параметри) для налаштування параметрів програми.

Приклад динамічної зміни елементів управління Панелі властивостей: А — жоден об'єкт не вибраний; Б — вибраний об'єкт «прямокутник»

Якщо до об'єкту вже був приме­нен який-небудь інструмент, що вплинув на його властивості, цей факт відображається в рядку стану. Наприклад, об'єкт, що піддався дії інструменту Interactive Contour (Контур), в рядку стану відображається як Contour Group (Група Контур). Якщо знов вибрати такий об'єкт інструментом Interactive Contour (Контур), то можна змінити будь-які властивості раніше створеного контура. Такий механізм діє і стосовно інших інструментів.

Рядок меню

Деякі інструментальні засоби CorelDraw доступні тільки з меню, якщо користувач не міняв задану за умовчанням конфігурацію у вікні Options (Параметри). Зокрема, до них відносяться:

засоби обробки растрових об'єктів, зосереджені в меню Bitmaps (Ра­строві зображення);

засоби Adjust (Змінити), Transform (Перетворити), Correction (Корректіро­вать), Add Perspective (Додати перспективу), Power Clip (Контейнер), Rollover (Перекочування), що входять до складу меню Effects (Ефекти);

засоби управління параметрами відображення з меню View (Вигляд);

інструмент Break Apart (Розбити об'єкт) з меню Arrange (Упорядкувати);

засіб запису сценаріїв (Visual Basic) з меню Tools (Сервіс).

Частину інструментальних засобів і елементів управління можна відкрити в палітрах. Проте прийнята за умовчанням конфігурація інтерфейсу прин­ципиального значення не має — користувач завжди має можливість скласти на свій розсуд будь-які конфігурації панелей інструментів, меню і інших елементів інтерфейсу.

Спеціальні засоби CorelDraw

Про програму CorelDraw традиційно склалося уявлення як про могутній і зручний засіб створення рекламних матеріалів, логотипів, ілюстративної і художньої графіки. Дійсно, саме в цих областях програма має найширше розповсюдження. Проте не слід забувати про деяких возмож­ностях програми, що перетворюють її на ефективний засіб розробки инже­нерной і науковій документації. За допомогою CorelDraw можна створювати точні машинобудівні і архітектурні креслення, будувати графіки, ілюструвати учбові матеріали. Для цілей точного позиціонування об'єктів щодо робочого листа і один одного, управління проектом в цілому і його окремими эле­ментами служать спеціальні засоби CorelDraw.

Діалогове вікно Align and Distribute (Вирівняти і розподілити) відкривається після клацання на однойменному рядку в меню Arrange (Упорядкувати). На вкладці Align (Вирівнювання) пропонуються засоби вирівнювання об'єктів відносно цен­тра або краї сторінки, а також щодо інших об'єктів або опорних точок направляючої сітки. На вкладці Distribute (Розподіл) задають рівномірний розподіл об'єктів щодо інших об'єктів або сторінки документа. Управління вирівнюванням і розподілом, у поєднанні з можливістю явно задавати розміри і положення об'єктів на Панелі властивостей, дозволяє виконувати креслення з точністю до третього знаку після коми, що цілком достатньо для переважної більшості інженерних завдань.

Дуже зручно використовувати в роботі стыкуемые палітри. Їх повний список при­веден в меню Window > Dockers (Вікно > Палітри). Користувач сам вибирає ті палітри, які слід відобразити у нинішній момент. Відкривають вікно палітри клацанням на її закладці, а закривають клацанням на кнопці Collapse Docker (Скрутити палітру), що є здвоєними трикутниками в лівому верхньому кутку вікна палітри. Видаляють палітру клацанням на кнопці Close Active Docker (Закрити активну палітру). Будь-яку палітру можна вивести в окреме вікно, перетягнувши за корінець в область робочого поля.

При розробці складних проектів, коли число об'єктів в документі перевищує декілька тисяч, особливої важливості набуває використання два специфиче­ских палітр: Object Manager (Диспетчер об'єктів) і Object Data (Відомості про об'єкти).

Стикуємая палітра Object Manager (Диспетчер об'єктів) є могутньою сред­ством управління положенням об'єктів і контролю над їх властивостями. Її откры­вают з меню Tools > Object Manager (Сервіс > Диспетчер об'єктів). У цій палітрі представлено пошарове розташування всіх об'єктів з вказівкою їх назв і властивостей. Перехід до будь-якого об'єкту означає його автоматичну вибірку з дина­мическим зміною елементів управління на панелі властивостей.

Приклад використання менеджера об'єктів і менеджера відомостей

про об'єкти при створенні складного проекту
