Скачки уплотнения

Рассмотрим картину распространения звуковых волн (малых возмущений) при движении источника возмущений (источника звука).

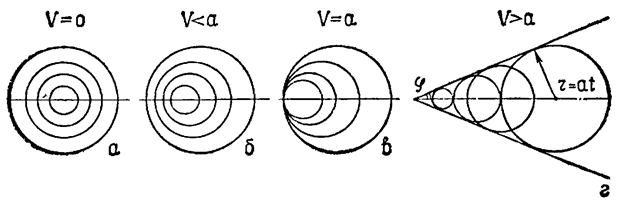

Рис. 4. Распространение волн слабых возмущений от источников возмущений, движущихся с различными скоростями

Если источник возмущений неподвижен, то волны будут распространяться с одинаковой скоростью во все стороны в виде концентрических сфер, в центре которых находится источник возмущения. Каждое возмущение (звуковая волна) представляет собой местное уплотнение молекул воздуха, которое передается от одного слоя молекул к другому, удаляясь от источника возмущения (Рис. 4 а).

При движении точечного источника возмущения со скоростью, меньшей скорости звука, звуковые волны идут как вперед, так и назад (Рис. 4 б). В результате сферические волны будут смещены в сторону, обратную движению источника возмущений, однако источник останется внутри сфер.

Если скорость движения точечного источника возмущений сравняется со скоростью звука, то возмущения, вызванные источником, не успевают уйти от источника и в месте нахождения источника возмущений в каждый данный момент происходит наложение возмущений друг на друга. Образовавшаяся в результате этих наложений фронтальная поверхность разделяет пространство на две области: возмущенную (сзади источника) и невозмущенную (перед источником), как показано на рис. 4 в.

При движении точечного источника возмущений со скоростью, превышающей скорость движения звуковой волны (скорость звука), возмущения, им создаваемые, должны оставаться позади источника (рис. 4 г). Область, в которой распространяются малые возмущения от точечного источника возмущений, называется конусом слабых возмущений. Внутри конуса среда возмущена, вне конуса находится область, где возмущений от данного источника нет. Поверхность конуса служит естественной границей, разделяющей среду на две области - возмущенную и невозмущенную. Эту поверхность называют граничной волной слабых возмущений или границей возмущений. Граничные волны слабых возмущений образуются при движении со скоростью, превышающей скорость звука не только материальной точки, но и тонких тел с острой передней кромкой, а также при обтекании сверхзвуковым потоком поверхностей крыла, фюзеляжа и других частей самолета. Угол φ между границей возмущений и направлением движения источника возмущений называется углом малых возмущений.
