Взлетная конфигурация самолета

СХЕМА СИЛ И УРАВНЕНИЯ ДВИЖЕНИЯ НА РАЗЛИЧНЫХ ЭТАПАХ ВЗЛЕТА

При разбеге на самолет действуют аэродинамические силы:

- подъемная сила крыла Y;

- сила лобового сопротивления X;

- вес самолета G;

- сила тяги силовой установки Р;

- нормальная реакция земли N=N₁+N₂;

- сила трения колес о земную поверхность F=F₁+F₂ (Рис.).

Как уже говорилось ранее, в аэродинамике и динамике полета самолета рассматривается движение центра тяжести относительно внешней среды и движение частей самолета вокруг центра тяжести. В данном случае рассмотрим движение центра тяжести.

Уравнения движения центра тяжести самолета при разбеге имеют вид:

Условие разгона

(21)

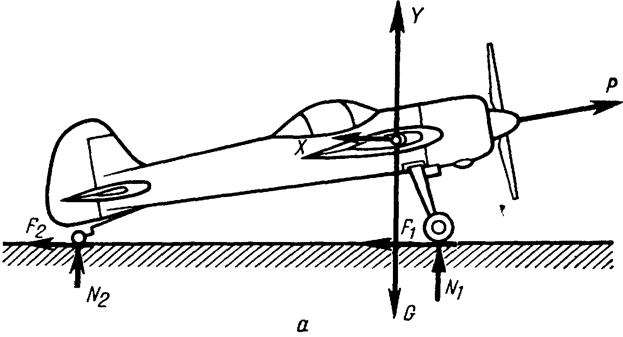

Рис. 8. Схема сил, действующих на самолет Як-55 (а) и самолет Як-52 (б) на взлете

условие прямолинейного разгона

Y+N-G=0. (22)

В уравнении (21) сила тяги должна быть больше лобового сопротивления и силы трения колес вместе взятых или произведение массы - - на прирост скорости должно быть больше нуля. В уравнении (22) вес самолета должен быть равен сумме подъемной силы и реакции земли. Силу тяги следует считать направленной по скорости движения. Силу трения определяют через нормальную реакцию N и коэффициент трения f

F=N·f. (23)

Коэффициент трения f при разбеге на колесах по бетонной ВПП равен 0,03...0,05, а по травянистому грунту - 0,1...0,12.

По мере увеличения скорости полета подъемная сила растет, а нормальная реакция земли уменьшается. Когда подъемная сила становится равной весу самолета, то он отрывается от земли.

На этапах разгона и подъема на самолет действуют следующие силы: подъемная сила Y; вес самолета G; сила тяги Р (рис. 8).

Уравнения движения центра тяжести самолета при разгоне с подъемом имеют вид:

условие разгона

(7.24):

условие прямолинейности полета

Y-Gcos =0. (24)

В уравнении (7.24) тяга двигателя Р должна быть больше суммы лобового сопротивления и составляющей силы веса самолета, а в уравнении (7.25) -подъемная сила Y должна быть равна составляющей веса самолета G cos .

Уравнения движения (7.24) и (7.25) показывают, что самолет движется прямолинейно (Y=Gcos ) и с ускорением. Ускорение равно

Под взлетной конфигурацией самолета следует понимать такое состояние (форма и функциональное состояние) взлетно-посадочных устройств и взлетно-посадочной механизации крыла которое обеспечивает оптимальные взлетно-посадочные характеристики самолета и, прежде всего, снижение его скорости отрыва на взлете.

Улучшение взлетных характеристик самолета и, прежде всего, снижение скорости отрыва на взлете обеспечивается применением средств механизации крыла. К этим средствам относятся устройства, позволяющие изменять несущую способность и сопротивление крыла. Они могут устанавливаться по передней кромке крыла - предкрылок, отклоняемый носок, по задней кромке - щитки, закрылки (одно-, двух-, трехщелевые) и на верхней поверхности крыла - тормозные щитки и гасители подъемной силы.

Взлетная конфигурация самолета определяется руководством (инструкцией) по летной эксплуатации самолета.
