Побудова і порядок зведення бліндажа

Блiндажi забезпечують бiльш надiйний захист особового складу вiд засобiв ураження. Радiус зони ураження особового складу ударною хвилею ядерної зброї в 2 – 3 рази менше порiвняно з розташуванням на вiдкритiй мiсцевостi, у 200 – 400 разiв знижується доза проникаючої радiацiї, повнiстю захищає вiд свiтлового випромiнювання. Блiндаж обладнується на взвод (вiддiлення) мiсткiстю на 8 – 15 чоловiк.

Рис. 2.8. Перекрита щілина на відділення (на обслугу, екіпаж):

1– покриття; 2 – перекрита ділянка входу; 3 – водозбірна криниця

У залежностi вiд конструкції матерiалiв блiндажi можуть бути з лiсоматерiалiв безврубочної конструкції (рис. 2.9), з елементiв хвильової сталi ФХС, з паперових земленосних мiшкiв та iн.

Захисна грунтова товща покриття блiндажа має бути не менше 90 см. Узимку в блiндажах можуть бути встановленi опалювальнi прилади. Для вентиляцiї блiндажа обладнують вентиляцiйний короб з лiсоматерiалiв.

Для захисту вiд отруйних речовин i радіоактивного пилу особовий склад, який розташовується у блiндажах, застосовує iндивiдуальнi засоби захисту.

Блiндаж безврубочної конструкцiї складається з основного примiщення завдовжки 3,6 м i завширшки 1,5 м, тамбура i передтамбура. Внутрiшня висота примiщення 1,8 м. Блiндаж збирається з елементiв, виготовлених з круглого лiсу дiаметром 10 – 16 см завдовжки 1,8 м; дiаметром 6 – 12 см завдовжки 1,25 м; дiаметром 8 – 12 см завдовжки 3,6 м. Вхiд у блiндаж обладнується захисними дверима з лiсоматерiалу.

Блiндаж з елементiв хвильової сталi ФХС зі входом типу “Лаз” збирається з елементiв за допомогою болтiв, а знизу елементи спираються на дерев'янi лежнi й прикрiпляються до них цвяхами. Лежнi в мiсцях спирання елементiв ФХС пiдтесуються.

Через 80 см по довжинi блiндажа мiж лежнями ставлять розпiрки, якi прикрiплюються до лежнiв скобами. Торцевi стiни обладнуються з колод діаметром 12 см, поставлених вертикально одна до одної.

Блiндаж з паперових земленосних мiшкiв зі входом типу “Лаз” обладнуються з прямих мiшкiв (вхiд, торцева i боковi стiни) i криволiнiйних армованих оболонок, заповнених грунтом.

.

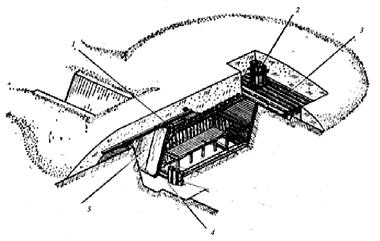

Рис. 2.9. Бліндаж безврубної конструкції з лісоматеріалів на відділення (обслугу):

1 – перекрита ділянка траншеї; 2 –вентиляційний короб; 3 – накат; 4 –дверний щит; 5 –герметизуюча завіса
