Главный щит (пост, пульт) управления (ГЩУ) — это центральное помещение, где сосредоточены основные средства контроля и управления и где дежурит оперативный персонал, ведущий эксплуатацию станции.
На действующих станциях оперативному персоналу создаются все удобства для контроля над работой объекта, вмешательства во все процессы управления основным и вспомогательным оборудованием, изменения режимов, регулирования работы.
В помещении ГЩУ располагаются щиты и пульты управления, щиты автоматики и телемеханики, релейных защит, теплоконтроля, сигнализации, собственных нужд. На крупных станциях, кроме ГЩУ, имеются местные щиты управления (МЩУ), агрегатные и групповые щиты: в машинном зале, у котлоагрегатов, на отнесенной подстанции, в насосной, в помещениях вспомогательных служб.
ГЩУ связан с местными щитами и всем оборудованием и аппаратами, расположенными на территории станции, системой контрольных кабелей. Дежурный персонал, пользуясь оперативной связью и личным осмотром, должен следить за надежной работой всего оборудования. Поэтому рекомендуется центральное расположение ГЩУ на плане объекта при удобном подходе всех кабельных коммуникаций. Пуск первого агрегата станции должен быть обеспечен устройствами, окончательно смонтированными в помещении ГЩУ. Рядом с ГЩУ обычно размещаются комнаты дежурного инженера и помещение связи. На ответственных объектах предусматривается дубль — второй щит управления, который монтируется в защищенном помещении и является резервом главного щита.
Щнт управления располагается в пристройке к машинному залу или в специальном корпусе управления. На небольших станциях щиты располагаются непосредственно в машинном зале.

Рис. 11.1. Схемы конструкций щитов и пультов
Щит управления должен иметь парадный главный вход, удобное сообщение с другими помещениями станции, хорошее естественное освещение, причем недопустимы световые блики на стеклах шкал приборов.
Размеры помещения главного щита зависят от размеров и числа принятых к установке панелей щитов и пультов и от компоновки их в помещении.
Число панелей выбирается в зависимости от числа генераторов, трансформаторов (блоков), числа отходящих ВЛ, схемы собственных нужд и т. п.
Щиты комплектуются из вертикальных панелей, пульт собирается из односкатных наклонных столов — панелей пульта. Наиболее рекомендуема и удобна в эксплуатации совмещенная конструкция щит—пульт (пульт—панель).
Ведущим специализированным предприятием в нашей стране, поставляющим энергетические щиты и пульты, является завод «Электропульт» в Ленинграде. Щиты и пульты изготовляются свободно стоящими, ординарными или сдвоенными, либо прислонными из профильной стали и гнутых профилей листовой стали толщиной 2—4 мм. С боковых сторон щиты и пульты кантуются обрамлениями, на верхнем обрамлении пластмассовыми буквами указывается назначение каждой панели: генератор, трансформатор, линия и т. п.
На рис. 11-1 показаны схемы конструкций щитов и пультов завода «Электропульт» наиболее употребительных размеров.
Число панелей главного щита управления выбирается в зависимости от принятой электрической схемы. Удобная компоновка аппаратуры на панелях и наглядный монтаж проводов вторичных цепей на задней стороне панелей получается, если выбирать для каждого генератора или блока одну панель щита с пультом; для каждого повышающего трансформатора тоже желательно иметь отдельную панель (можно без пульта); остальные элементы схемы, как то: отходящие линии, междушинные и секционные выключатели, трансформаторы напряжения, трансформаторы собственных нужд и другие — комплектуются из расчета по два-три элемента на панель.
В средней части вертикальных панелей щита или на наклонной плоскости пульта монтируется накладными полосками так называемая мнемоническая схема.
Мнемоническая схема — это упрощенное изображение однолинейной схемы станции с основными элементами: генераторами, трансформаторами, выключателями и т. д. Участки разных напряжений показываются разным цветом. В прежнее время применяли полоски разных металлов, различающихся натуральным цветом: латуни, красной меди, алюминия, вороненой стали и т. п. В настоящее время для мнемосхем применяется окраска металлических полосок или пластмасса разных цветов.
В разрезах полосок схемы монтируются рукоятки ключей управления выключателями, индикаторы или лампы сигнализации положения разъединителей в местах, соответствующих положению их в однолинейной схеме. Рядом монтируются предусмотренные схемами вторичных устройств кнопки серводвигателей, сигнальные лампы, световые табло, устройства контроля исправности цепей, изоляции, предохранителей, аппаратура и приборы световой и звуковой аварийной и предупреждающей сигнализации.
В верхней части панелей в утопленном исполнении монтируются измерительные приборы прямоугольной или круглой формы (в последнее время применяются и узкопрофильные приборы). По стенкам (боковинам) и снизу задней стороны панелей располагаются ряды-сборки зажимов, служащие для перехода от контрольных кабелей к проводам коммутации панелей.
С боковых сторон щита управления устанавливаются колонки синхронизации — рабочая и резервная.
Панели генераторов и трансформаторов обычно располагаются в средней части щита, а отходящие линии, трансформаторы собственных нужд и другие приспособления разносятся на края. При этом начертание мнемонической схемы должно быть подобно изображению исполнительной однолинейной схемы станции, которая, в свою очередь, выполняется подобной схеме расположения ячеек распределительных устройств как в закрытых помещениях, так и на открытых площадках.
Релейные щиты собираются из вертикальных панелей. Располагать релейные щиты желательно вблизи главного щита управления, за ним во втором (иногда и в третьем) ряду, но можно и в соседнем помещении или даже в другом этаже. Каждая релейная панель имеет свое назначение. На релейных панелях генератора монтируются комплекты защит: максимальной, дифференциальных, от замыкания на землю и т. д. В нижней части панели размещается ряд блинкеров — указательных реле. По сторонам или снизу панелей также устанавливаются ряды-сборки зажимов для перехода от коммутации проводов панелей к системе жил контрольных кабелей.
На специальных панелях релейного щита, боковинах или задней стороне главного щита устанавливаются суммирующие (счетчики) и самопишущие приборы, регистрирующие параметры оборудования станции.
При компоновке релейных щитов в комплекте с главным щитом управления панели одного назначения, относящиеся к одному и тому же элементу схемы, монтируются друг против друга, при этом провода местных связей короче.
Аналогично описанным выполняются конструкции и коммутация прочих щитов поста управления. У всех щитов в верхней части — за верхним обрамлением — располагаются шинки оперативного тока: «плюс» и «минус» ШУ, «плюс» и «минус» ШС, «плюс» ШМ, ШЗА, ШЗП.
Под помещением ГЩУ необходимо подщитовое помещение, служащее для разводки контрольных кабелей, кабелей оперативного тока, а иногда и кабелей собственных нужд. Потоки этих кабелей — тысячи жил — сходятся в подщитовое помещение по кабельным каналам, туннелям, галереям, шахтам из машинного зала от агрегатов, трансформаторов, из помещений ЗРУ, с площадок ОРУ, из всех помещений вспомогательных служб, отовсюду, где установлено электрическое оборудование.
В сечениях кабельных сооружений кабели располагаются на полу, на полках и подвесах в том порядке, какой получился при сборе их в эти сооружения.
Прокладка кабелей в сооружениях осуществляется с учетом сокращения их длины, наименьшего числа пересечений, наиболее наглядного и удобного монтажа и замены кабелей.
Таким образом, большое количество кабелей заводится в подщитовое помещение.
В перекрытии между подщитовым помещением и помещением ГЩУ под всеми панелями и пультами щитов управления, между балками перекрытия предусматриваются многочисленные отверстия, через которые все кабели проводятся к рядам сборок зажимов. Порядок расположения зажимов в рядах сборок соответствует наиболее простой, удобной и наглядной коммутации проводов в пределах панелей щитов и пультов.
Следовательно, на металлоконструкциях и полках подщитового помещения должна быть выполнена такая разводка кабелей, чтобы каждый кабель был введен в отверстие перекрытия в определенном порядке и каждая жила была подключена к нужному зажиму в ряду сборки зажимов панели данного щита.
Рис. 11-2. Варианты компоновки щитов и пультов в помещении главного щита управления 1 — стол дежурного; 2 — щит-пульт управления; 3 — панели щита управления; 4 — панели релейной защиты, автоматики и регистрирующих приборов

В общем компоновка панелей щитов и пульта, расположение их в помещении и выбор места и размеров помещения ГЩУ, а также специальное оборудование должны обеспечить удобную обстановку для спокойной работы персонала: нормальную температуру и влажность, естественный свет, хорошую искусственную освещенность, кондиционированный воздух, отсутствие радиации, шума, вибраций, пыли, газов при безопасности обслуживания персоналом всех электрических устройств помещения; строительно-архитектурную увязку помещений ГЩУ и подщитового помещения с окружающей строительной ситуацией.

При компоновке помещения ГЩУ в сочетании с двумя этажами здания надо считаться с тем, что подщитовое помещение может быть уменьшенной высоты, а помещение ГЩУ из-за большой площади — увеличенной высоты. Это создает известные трудности при вертикальной компоновке и проектировании лестничных связей.
Колонны в помещении ГЩУ нежелательны, при большой площади его рационально перекрывать фермами; значит, щит управления надо располагать в верхнем этаже здания.
Расположение балок нижнего перекрытия помещения ГЩУ должно быть увязано с расположением оконных проемов, с установкой на них щитов и пульта и с расположением многочисленных отверстий в этом перекрытии для введения контрольных и прочих кабелей.
В центральной части помещения ГЩУ монтируется специальный стол-пульт оперативного персонала, на котором располагаются: миниатюрная светящаяся мнемоническая схема, плата люминофорной сигнализации, ключи управления задатчиками устройств группового регулирования активной и реактивной мощности, суммирующие приборы измерения выходных параметров, характеризующих работу станции, в частности активной и реактивной мощности, табло и кнопки телемеханических устройств, аппараты всех видов связи, оперативная схема, журналы ведения эксплуатации и т. д. Под этим столом-пультом, между балок, также предусматриваются отверстия в подщитовое помещение.
Фронт главного щита управления с приборами управления, контроля и сигнализации должен быть доступен и должен легко обозреваться оперативными работниками, сидящими на своем рабочем месте за столом-пультом. Самое удобное, но и самое дорогое расположение щита-пульта — полукругом относительно центрально установленного стола персонала.

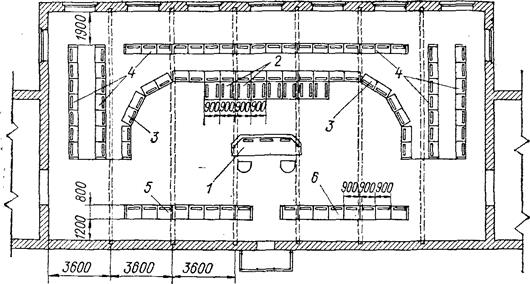

Рис. 11-3. Вариант расположения конструкций щитов и пультов, балок перекрытия и отверстий в полу помещений главного щита управления
1 — стол дежурного персонала; 2 — главный щит — пульт управления; 3 — панели щита управления; 4 — релейные щиты и панели регистрирующих приборов; 5 — щит оперативного (постоянного) тока; 6 — щит собственных нужд
На рис. 11-2 показаны варианты компоновки щитов и пультов в помещении ГЩУ. Между рядами щитов оставляются коридоры нормированных размеров для обслуживания. На рис. 11-3 дан вариант расположения панелей, балок и отверстий в полу помещения поста управления.
В современных условиях автоматизированные системы управления при сохранении за человеком лишь функций наблюдения и контроля позволяют резко сократить число панелей в помещении главного поста управления.
Элементы управления и защиты, комплекты регистрирующих приборов и прочие элементы вторичных устройств, скомплектованные в унифицированные блоки на стальном корпусе, устанавливаются непосредственно на оборудовании, возле агрегатов, на стенах распределительных устройств, в специальных шкафах на подстанции. Размеры сечений кабельных сооружений и потоки контрольных кабелей при этом резко сокращаются.
При эксплуатации применяются внутристанционные системы телеуправления и телесигнализации, телеизмерительные устройства ближнего действия, телевизионные установки для осмотра оборудования подстанций 110—750 кВ.
Для уменьшения размеров щитов устанавливаются малогабаритные ключи управления с промежуточными реле для воздействия на цепи управления и для размножения пакетов ключа, круглошкальные и узкопрофильные приборы уменьшенных габаритов, малогабаритная арматура сигнальных ламп. Внедряются слаботочные схемы управления с промежуточным оперативным напряжением (например, 60 В) и с широким применением слаботочных многожильных кабелей.
Автоматические понижающие подстанции, работающие без постоянного персонала, сооружаются без щитов управления. Аппараты и приборы автоматического управления, контроля и защиты располагаются здесь на стенах помещений ЗРУ и в шкафах КРУ.
