Геометрические характеристики крыла (15 мин.)

Международная стандартная атмосфера (5 мин.)

Атмосфера никогда не бывает спокойной, в ней постоянно происходит изменение параметров воздуха (давления, температуры и плотности). Чтобы иметь возможность сравнивать характеристики различных летательных аппаратов (ЛА), введена так называемая Международная стандартная атмосфера (МСА). МСА – это система параметров атмосферы, в основу которой положены следующие значения нулевого параметра воздуха:

- барометрическое давление Р =760 мм рт. ст. (Ро= 10330 кгс/м2);

- температура t =+15°C (То=288 К);

- массовая плотность r_о =0,125 кгс см⁴.

С увеличением высоты давление монотонно убывает, плотность также уменьшается, но медленнее давления, что вызвано изменением температуры.

Согласно МСА температура воздуха на высоте до 11 км падает на 6,5°С на каждые 1000 м., то есть t = t^о — 0,65^о на 100 м высоты.

К геометрическим характеристикам крыла относятся: характеристики его профиля и характеристики формы в плане:

1. Профилем крыла называется форма его поперечного сечения. Профили могут быть симметричными и несимметричными.

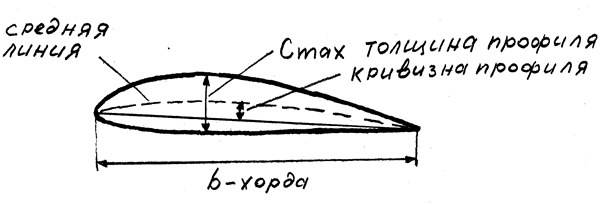

Рис 2. Геометрические характеристики профиля

Хорда профиля (b) — отрезок прямой, соединяющий две наиболее удалённые точки профиля (могут быть корневая, центральная, концевая хорда).

Толщина профиля (Сmax) — величина максимального утолщения профиля.

Относительная толщина профиля (С) — отношение максимальной толщины Сmax к хорде, выраженное в процентах: С = (Сmax/b) х 100

Углом атаки (α) называется угол между вектором воздушной скорости и хордой крыла (профиля). Он характеризует положение крыла относительно потока воздуха и бывает положительным, равным нулю и отрицательным.

Профиль имеющий С до 13% считается тонким или средним профилем, свыше 13% — толстым профилем.
