Формулы и обозначения единиц величин

Оформление таблиц в пояснительной записке

Цифровой материал, как правило, следует оформлять в виде таблиц (рисунок 4.3). Название таблицы, при его наличии, должно отражать его содержание, быть точным и кратким. Название таблицы выполняют строчными буквами (кроме первой прописной) и размещают над таблицей. Заголовок не подчеркивают и точку в конце заголовка не ставят.

Таблица ______ - ___________________

^{номер название таблицы}

Заголовки граф

Подзаголовки графы

текст

Боковик Графы (колонк

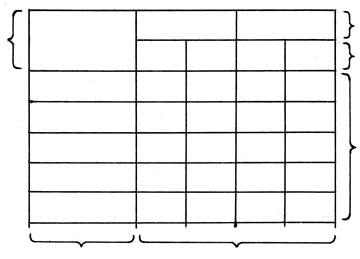

Рисунок 4.3 - Таблица

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если в тексте ПЗ одна таблица, находящаяся в 5-ом разделе, то она должна быть обозначена «Таблица 5.1».

На все таблицы ПЗ должны быть в тексте приведены ссылки.

Заголовки граф и строк таблиц начинают с прописных букв, а подзаголовки граф со строчных, если они составляют одно предложение с заголовком. Если подзаголовки граф имеют самостоятельное значение, то их начинают с прописной буквы. Заголовки граф и строк указывают в единственном числе. В конце заголовков и подзаголовков точки не ставят.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Для сокращения текста заголовков и подзаголовков граф, отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321 или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например: D – диаметр, H – высота, L – длина.

Таблицы слева, справа и снизу, как правило, ограничивают линиями. Головка таблицы должна быть отделена линией от остальной части таблицы.

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Высота строк таблицы должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана на нее ссылка, или на следующей странице, а при необходимости, в приложении к ПЗ.

Допускается помещать таблицу вдоль длинной стороны листа так, чтобы ее можно было читать, повернув ПЗ по часовой стрелке.

Если строки или графы таблицы выходят за формат листа, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик.

При делении таблицы на части допускается ее головку или боковик заменять соответственно номерами граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.

Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями слева пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы.

Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, то в первой части таблицы нижнюю горизонтальную черту, ограничивающую таблицу, не проводят.

Графу «№ п/п» (номер по порядку) в таблицу не включают. Нумерация граф таблицы арабскими цифрами допускается в случаях, если в тексте ПЗ имеются ссылки на них, при делении таблицы на части, а также при переносе части таблицы на следующую страницу.

При необходимости нумерации показателей, параметров и других данных порядковые номера следует указывать в боковике таблицы перед наименованием.

Обозначение единицы физической величины, общей для всех данных в строке, следует указывать после ее наименования. Допускается, при необходимости, обозначение единицы физической величины выносить в отдельную графу (строку).

В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами или общепринятые в научно-технической литературе или научно-технической документации (НТД).

Формулы следует выделять из текста свободными строками. Выше и ниже каждой формулы должно быть оставлено не менее одной свободной строки. Если уравнение не умещается в одну строку, оно должно быть перенесено после знака равенства (=) или после знаков плюс (+), минус(-), умножения (х), деления (:) или других математических знаков, причем знак в начале следующей строки повторяют.

Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой.

Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, приводят непосредственно под формулой с новой строки в той последовательности, в которой символы приведены в формуле. Первая строка пояснения должна начинаться со слова «где», без двоеточия после него.

Формулы в ПЗ, за исключением формул, помещаемых в приложении, должны нумероваться сплошной нумерацией арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках. Одну формулу обозначают – (1).

Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например (3.1).

В многострочной формуле номер ставится после последней строки. При обозначении одним номером группы формул номер ставится за фигурной скобкой против середины этой группы.

Формулы, на которые отсутствуют ссылки в тексте, допускается не нумеровать.

Обозначения единиц величин принятых в формуле символов указываются в том случае, когда по этой формуле ведется расчет. Обозначение единицы указывается после расшифровки значения символа через запятую.

После пояснения формулы в новой строке повторяется формула с подстановкой вместо буквенных значений числовых значений величин, а в конце, после знака равенства, приводится результат с обозначением единицы величины.

Пример – Уровень мощности шума на входе распорядительной станции (РС) равен

= , (5.1)

где – напряжение шума, приведённое к концу цепи, нагруженному на аппаратуру РС, В;

– входное сопротивление РС, Ом.

= .

Порядок изложения в ПЗ математических уравнений или неравенств такой же, как и формул. Математические выражения, которые не представляют собой уравнения, могут быть вписаны прямо в строке текста независимо от их размера.

Обязательному применению подлежат единицы международной системы единиц (СИ), десятичные кратные и дольные от них, а также внесистемные единицы, допускаемые к применению наравне с единицами СИ (ГОСТ 8.417).

Производные единицы СИ образуют из основных и дополнительных единиц СИ по правилам образования когерентных производных единиц. Производные единицы СИ, имеющие специальные наименования, также могут быть использованы для образования других производных единиц СИ.

Для написания значения величин применяют обозначения единиц буквами или специальными знаками (…°, …', …"). ГОСТ 8.417 установлены два вида буквенных обозначений: международные (с использованием букв латинского и греческого алфавита) и русские (с использованием букв русского алфавита).

Одновременное применение обоих видов обозначений в одном проекте (работе) не допускается. В обозначениях единиц точка как знак сокращения не ставится.

Пример – мм, км, ч, мин

Числовые значения величин с обозначением единиц счета и физических величин следует писать цифрами, а числа без обозначения единиц физических величин и единицы счета от единицы до девяти – словами.

Примеры:

– объем 30 м³;

– зазор не более 2 мм;

– катушку пропитать два раза.

Перед числом, имеющим обозначение единицы физической величины, предлог «в» или тире «-» не ставится.

Примеры:

– напряжение 220 В;

– зазор 2 мм.

Обозначение единиц величин недопустимо отделять от числового значения (переносить на разные строки и страницы), кроме единиц физических величин, помещаемых в таблицах ПЗ, выполненных машинописным способом. Между последней цифрой числа и обозначением единицы физической величины следует оставлять пробел, например: 100 кВт, 80 %, 20 ºС.

Исключения составляют обозначения в виде знаков, поднятых над строкой, перед которыми пробела не ставят, например, 20º.

При наличии десятичной дроби в числовом значении величины обозначение единицы физической величины следует помещать после всех цифр, например: 125,06 м; 6,78º; 5º45'26,6".

При указании значений величин с предельными отклонениями следует заключить числовые значения с предельными отклонениями в скобках, а обозначения единицы физической величины помещать после скобок или проставлять его после числового значения величины и после ее предельного отклонения, например: (100 ±0,1) мм; 50 г ± 1 г.

При перечислении в тексте ПЗ ряда числовых значений, выраженных в одной и той же единице физической величины, ее обозначение указывают только после последнего числового значения. При этом в ряду величин осуществляется выравнивание числа знаков после запятой.

Пример – 1,50; 1,75; 2,00 мм

Если в тексте ПЗ приводится диапазон числовых значений физической величины, выраженных в одной и той же единице физической величины, то обозначение этой единицы указывается за последним числовым значением диапазона.

Примеры:

– от 2 до 5 м;

– от 10 до 100 кг;

– от –40 до +50 ºС.

Буквенные обозначения единиц, входящих в произведение, следует отделять точками на средней линии, как знаками умножения, например: Н ^. м; А ^. м². В машинописных текстах допускается точку не поднимать.

В буквенных обозначениях отношений единиц в качестве знака деления должна применяться только одна косая или горизонтальная черта. Допускается применять обозначения единиц в виде произведения обозначений единиц, возведенных в степени (положительные и отрицательные), например: Bт ^. м^{-2 .} К^{- 1}; МПа ^. м/с.

При применении косой черты обозначения единиц в числителе и знаменателе следует помещать в одну строку, а произведение обозначений единиц в знаменателе следует заключать в скобки, например, Bт/(м^{2 .} К).

Дробные числа в ПЗ необходимо приводить в виде десятичных дробей, за исключением размеров в дюймах, которые следует записывать 1/2", 3/4".

При невозможности выразить числовое значение в виде десятичной дроби, допускается записывать в виде простой дроби в одну строчку через косую черту, например, 5/26.
