Синхронный RS-триггер (SR-latch) со статическим управлением

Асинхронный RS-триггер является элементарной запоминающей ячейкой и используется при синтезе других более сложных триггеров. В том числе, синхронный RS-триггер со статическим управлением может быть синтезирован на основе базового асинхронного RS – триггера с инверсными входами. В этом случае, блок-схема синхронного RS-триггера со статическим управлением состоит из асинхронного RS - триггера и комбинационной схемы (КС), как показано на рис. 6.6а.

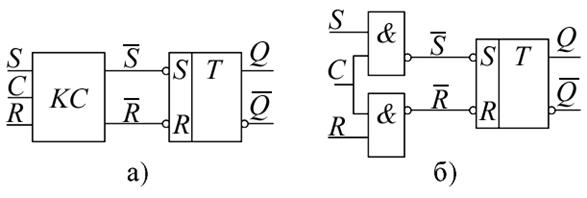

Рис. 6.6. Синхронный RS-триггер со статическим управлением

Задачей синтеза является определение функции и и построение КС, которая соответствующим образом управляет работой асинхронного -триггера. Для этого построим таблицу истинности функций и (табл. 6.5) и минимизируем эти функции с помощью карт Карно. Таблицу истинности для функций и строим на основании таблицы истинности синхронного RS-триггера и таблицы переходов асинхронного RS - триггера

0 0 0 0 0 1 0 0 0 0 1 0 0 1 1 0 0 0 0 1 0 1 0 1 0 0 1 1 0 1 1 1		x x x x	x x x x
1 0 0 0 1 1 0 0 1 0 1 0 1 1 1 0 1 0 0 1 1 1 0 1 1 0 1 1 1 1 1 1	x x	x x x x	x x x x

Таблица 6.5

На основании выражений для и блок-схема, рис. 6.6а, преобразуется в логическую схему синхронного триггера со статическим управлением, рис 6.6б. Полная логическая схема синхронного триггера на элементах И-НЕ и условное обозначение этого триггера показаны на рис. 6.7.

Рис. 6.7. Логическая схема и условное обозначение синхронного RS-триггера со статическим управлением
