T-триггеры

Т-триггер имеет один вход Т (trigger or toggle). Т-триггер изменяет свое состояние на противоположное каждым импульсом синхронизации, если T=1 и сохраняет свое состояние, если Т=0. Т-триггеры не производятся в интегральном исполнении, но могут быть легко построены из JK- и D- триггеров. Исходя из определения Т- и JK- триггеров очевидно, что Т-триггер получается из JK-триггера, если входы J и K объединить, рис. 6.15а, поэтому Т-триггер иногда рассматривают как одновходовый вариант JK-триггера.

Для того, чтобы преобразовать D-триггер в Т-триггер, воспользуемся таблицей переходов для обоих триггеров, табл. 6.8.

Таблица 6.8

Настоящее состояние	Следующее состояние	D-триггер	Т-триггер

Блок-схема Т-триггера на основе D-триггера показана на рис. 6.14а.

Рис. 6.14 Блок-схема преобразования D-триггера в Т-триггер

Из блок-схемы, рис. 6.14, очевидно, что необходимо синтезировать такую КС, чтобы D-триггер функционировал как Т-триггер. ФАЛ, описывающую эту КС, имеет входные переменные и , а выходная переменная (см. табл. 6.8). Функция (, ) может быть представлена и упрощена с помощью карты Карно, рис. 14 б.

В соответствии с полученным выражением

, (6.10)

cхема Т-триггера будет выглядеть, как показано на рис. 6.15б.

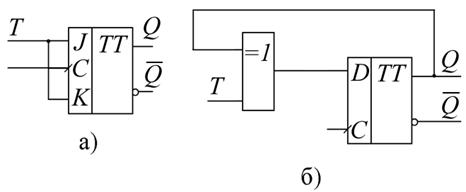

Рис. 6.15 Т-триггер на основе J-K-триггера и на основе D-триггера

Если вход T=1, то T-триггер меняет свое состояние всякий раз, когда поступает импульс синхронизации.

Если переменная в уравнении (6.10) равна единице, то уравнение может быть переписано следующим образом

(6.11)

Уравнение (6.11) показывает, что схему делителя на 2 можно построить простым соединением с D входом, рис 6.16.

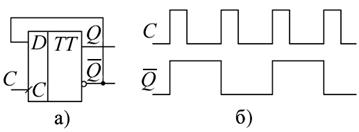

Рис. 6.16 Схема делителя на 2 и его временные диаграммы

Необходимо отметить, что Т-триггер не может быть построен на основе триггера со статическим управлением (latch).
