Коммутатор А

SSB

CSC

О

о —

К устройствам ^--------

Рис. 6. Модуль временного коммутатора

• TSM - модуль временного коммутатора;

• CSAB - управляющая память АВ;

• CSC - управляющая память С;

• SSA - речевая память А;

• SSB - речевая память В.

Емкость модуля TSM

Каждый модуль TSM в групповом коммутаторе имеет 512 входов и выходов, то есть его память речевых выборок имеет по 512 мультипозиций (MUP), каждая с адресами от 0 до 511, к которым может быть подсоединен каждый вызов.

Память управления или CSAB также имеет 512 позиций. Эти 512 мультипозиций MUP позволяют подсоединить к каждому модулю TSM до 16 двусторонних 32-канальных ИКМ линий. Эти ИКМ линии известны как цифровая часть (DIP).

Модуль пространственного коммутатора (SPM)

Модули SPM могут устанавливать в групповом коммутаторе соединения между абонентами, подключенными к различным модулям временных коммутаторов TSM, а также между абонентами, подключенными к одному и тому же модулю TSM. Каждый электронный вентиль в точке пересечения пространственного коммутатора может отпираться или запираться с помощью сигнала из памяти управления (память управления С или CSC в модуле TSM).

Путем соединения ряда модулей SPM можно сформировать большую пространственную матрицу. К каждому пространственному модулю SPM можно подсоединять до 32 временных модулей TSM.

Рис. 7. Модуль пространственного коммутатора

• CSC - запоминающее устройство С;

• SPM - модуль пространственного коммутатора;

• TSM - модуль временного коммутатора.

Емкость группового коммутатора

Комбинации из модулей TSM и SPM могут соединяться вместе, так чтобы размер группового коммутатора соответствовал числу абонентов и магистральных линий.

В состав оборудования системы коммутации APT также входят подсистемы:

• управления нагрузкой TCS - запоминает и анализирует данные, необходимые для установления соединения, контролирует установление

TCS

TECA		SECA		TOM		CLCOF
RE		DA		RA		SC

Рис. 8. Функциональные блоки подсистемы TCS или разъединение соединения. Является центральной управляющей подсистемой в коммутаторе АХЕ. Подсистема TCS состоит только из программного обеспечения;

• CLCOF - контроль вызова и координация функций;

• DA - анализ цифр;

• RA - анализ маршрута;

• RE - регистр;

• SC - категория абонента;

• SECA - полупостоянные соединения;

• TCS - подсистема управления трафиком;

• TECA - анализ телекоммуникационных услуг;

• TOM - главный функциональный блок предоставления магистральной линии.

• сигнализации по OKC CCS - обеспечивает сигнализацию по ОКС №7;

• эксплуатации и техобслуживания ОМС - реализует функции контроля и административного управления для проведения испытаний и устранения неисправностей, измерения нагрузки и статистики;

• тарификации CHS - предназначена для учета стоимости и выставления счетов абонентам за телефонные разговоры.

Часть 1. Цифровая коммутационная система AXE-10

Внутри системы АХЕ тарификация и взаиморасчеты (взаиморасчеты затрат и доходов между сотрудничающими операторами сети) управляются подсистемой тарификации, которая ответственна за:

• Функции стандартной тарификации, которые CHS обеспечивает данные для оплаты абонентами их вызовов;

• Взаиморасчеты, которые CHS обеспечивает данные для взаимных расчетов между сотрудничающими операторами сети (национальной и международной);

• Дополнительные услуги, которые оплачиваются дополнительно по сравнению с обычными. Например, оплата за передачу данных пользователь-к-пользователю в сообщениях сигнализации, посылаемых через D-канал.

Подсистема CHS состоит только из программного обеспечения.

1.1.5 Линейный модуль

Подсистема сигнализации и линейных комплектов TSS обеспечивает согласование ступени группового искания с каналами и линиями различных систем сигнализации. В состав подсистемы TSS входят линейные комплекты, которые выполняют следующие функции:

• обнаруживают линейные сигналы;

• определяют временные параметры линейных сигналов;

• преобразовывают электрические сигналы в программные.

Рис. 9. Функциональные блоки в подсистеме TSS

• TSS - подсистема сигнализации и линейных комплектов;

• BT - блок двусторонней магистральной линии;

• CSR - приемопередатчик кодов;

• CSR-D - цифровой приемопередатчик кодов;

• DIP - цифровая часть;

• DIPST - блок контроля и тестирования цифровой части;

• ET - терминал коммутатора;

• ETC - комплект терминала коммутатора;

• GSS - подсистема групповой коммутации;

• PCD - аналоговое импульсно-кодовое устройство;

• PCD-D - цифровое импульсно-кодовое устройство;

• SNT - терминал коммутационной сети.

Главными функциональными блоками подсистемы TSS являются:

Часть 1. Цифровая коммутационная система AXE-10

• терминал коммутатора (ЕТ) - содержит аппаратное оборудование - комплект терминала коммутатора (ЕТС). Комплект ЕТС соединен с групповым коммутатором и является окончанием ИКМ системы со скоростью передачи 2 Мбит/сек.

• блок двусторонней магистральной линии (ВТ) - является частью подсистемы TSS, управляющей трафиком. Состоит только из программного обеспечения. Он управляет установлением и окончанием вызовов по магистральной линии.

• приемопередатчик кодов (CSR) - содержит аппаратное оборудование цифрового приемопередатчика кодов (CSR-D). Этот приемопередатчик используется для посылки регистровых сигналов системы MFC и соединен непосредственно с групповым коммутатором. Кассета CSR содержит 16 устройств, каждое из которых может быть использовано как передатчик или приемник кодов.

• терминал коммутационной сети (SNT) - является адаптационным функциональным блоком для оборудования, такого как ЕТС, которое требует соединения с групповым коммутатором.

Этот терминал содержит соединения, систему технического обслуживания и контроля данных для ЕТС и 32-канальную ИКМ систему к групповому коммутатору.

• блок контроля и тестирования цифровой части (DIPST) - используется для контроля цифровой части или DIP.

• аналоговое импульсно-кодовое устройство (PCD) - используется для преобразования сигналов из аналоговых в цифровые.

• цифровое импульсно-кодовое устройство (PCD-D) - используется для мультиплексирования выходов терминала сигнализации (ST) со скоростью 64 кбит/сек. в систему ИКМ передачи со скоростью 2048 Мбит/сек. в направлении к групповому коммутатору.

Некоторые функциональные блоки подсистемы TSS более подробно:

Часть 1. Цифровая коммутационная система AXE-10

• ITC-25 - комплект физических ЗСЛ, обеспечивает прием и передачу функциональных сигналов декадным способом импульсами постоянного тока;

• OTC-D-21 - комплект каналов с одночастотной системой сигнализации, обеспечивает передачу линейных сигналов частотой 2600 Гц;

• OTC-D-22 - комплект каналов с двухчастотной системой сигнализации, обеспечивает передачу линейных сигналов и сигналов управления частотами 1200 Гц и 1600 Гц; передача сигналов управления осуществляется «импульсным пакетом»;

• OTC-D-24 - комплект уплотнённых СЛМ, обеспечивает передачу линейных сигналов частотой 2600 Гц;

• ETC-BT-31 - комплекты цифровых ЗСЛ, обеспечивают приём и передачу функциональных сигналов в двоичном коде;

• ETC-BT-32 - комплекты цифровых линий межобъектовой связи, обеспечивают приём и передачу функциональных сигналов в двоичном коде.

Комплекты OTC-D имеют встроенные аналого-цифровые преобразователи и генераторы.

Приёмо-передающие устройства подсистемы TSS:

• TM-T - приёмник линейных сигналов одночастотной системы сигнализации (2600 Гц);

• CSD-21 - передатчик сигналов управления в коде «2 из 6» «импульсным пакетом» (система сигнализации №5);

• TM-2T - приёмник функциональных сигналов двухчастотной системы сигнализации;

• CSD-22 - передатчик сигналов управления в коде «2 из 6» «импульсным челноком»;

Часть 1. Цифровая коммутационная система AXE-10

• CRD-5 - устройство запроса и приема информации (УЗПИ) аппаратуры АОН, посылает запрос в ПУ-АОН («+» по проводу «а» и f = 500 Гц) и принимает информацию о номере вызывающего абонента в коде «2 из 6» «безинтервальным пакетом».

В подсистему TSS входят блоки устройств «механического голоса» AMG1 с подключающими комплектами ASAM, контрольно-измерительная аппаратура ATME с подключающими комплектами AUTM-1, промщит аналоговый BAB-340 и цифровой DDF.

Комплекты ITC, CSD, CRD, ASAM, AUTM-1 включаются в ступень ГИ через аналого-цифровой преобразователь PCD.

Подсистема ступени группового искания GSS обеспечивает создание коммутируемого тракта по схеме «время - пространство - время» и содержит блоки временной коммутации TSM и блоки пространственной коммутации SPM. Блоки TSM и SPM удваиваются с целью 100% резервирования. Блоки TSM обеспечивают перенос информации между временными каналами разных групповых трактов, блоки SPM - коммутируют групповые тракты. Синхронизацию цифровых сигналов в блоках TSM и SPM осуществляет блок синхронизации CLM.

1.1.6 Координационный процессор

Обработка данных в АХЕ происходит под частью, управляющей АХЕ - APZ. Структура процессора распределена, причем центральный процессор (СР) управляет сложными задачами для принятия решения, главным образом, аналитического и административного характера, а большое число региональных процессоров (RP) выполняют элементарные задачи. Однако в том случае, когда используются более мощные региональные процессоры, можно переложить на них выполнение более сложных задач. Связь региональных процессоров с центральным процессором обеспечивается с помощью шины, называемой шиной регионального процессора (RPB).

Часть 1. Цифровая коммутационная система AXE-10 В APZ входят также процессоры поддержки (SP), которые обеспечивают связь человек-машина, управление файлами и передачу данных. Рис. 10. Группа процессора поддержки (SPG) • СР - центральный процессор;

• ICB - межкомпьютерная шина;

• RPA - адаптер шины регионального процессора;

• RPB - шина регионального процессора;

• SP - процессор поддержки;

• SPG - группа процессора поддержки.

Центральный процессор дублируется - совместная работа двух процессоров осуществляется в параллельном синхронном режиме. Блок, называемый блоком технического обслуживания (MAU) контролирует действие центрального процессора и предпринимает определенные действия в случае отказа.

Региональные процессоры обеспечивают коммутационным аппаратным оборудованием, которое размещается по группам, называемым абонентскими модулями (ЕМ). Региональный процессор может

Часть 1. Цифровая коммутационная система AXE-10 обеспечивать управление несколькими абонентскими модулями. Абонентские модули подключаются к региональному процессору через шину абонентского модуля (ЕВМ). Обычно абонентский модуль представляет собой кассету, состоящую из печатных плат (РСВ).

Абонентские модули

Региональные процессоры

Центральный процессор с блоком технического обслуживания

• CP - центральный процессор;

• RP - региональные процессоры;

• RPB - шина региональных процессоров;

• ЕМВ - шина абонентского модуля;

• ЕМ - абонентский модуль;

• MAU - блок технического обслуживания. Надежность работы процессора в системе АХЕ

Рис. 11. Иерархия процессоров

Работа центральных процессоров организована синхронно по принципу основной/резервный, то есть только один процессор управляет системой в

Часть 1. Цифровая коммутационная система AXE-10 данный момент времени. Другой процессор в случае отказа немедленно принимает управление.

Региональные процессоры (RP) также могут дублироваться. Региональные процессоры работают согласно принципу «деление нагрузки», то есть каждый региональный процессор из пары региональных процессоров обеспечивает управление одной половины абонентских модулей. В случае отказа в работе одного регионального процессора, другой процессор (называемый «двойником») принимает на себя управление используемым оборудованием.

Подсистема центрального процессора (CPS)

Подсистема центрального процессора CPS выполняет задачи обработки высокого уровня в системе АХЕ. Эта подсистема содержит дублированный центральный процессор (СР-А и СР-В). Она также содержит ЗУ для программ и данных, обеспечивающие все функциональные блоки АХЕ.

Подсистема CPS содержит как аппаратное оборудование, так и программное обеспечение и тесно взаимодействует с подсистемами MAS, RPS и SPS.

Функции подсистемы CPS

Функциями CPS являются:

• выполнение программ и манипуляция данными - распределяет обрабатывающие мощности между выполняемыми задачами. Приоритетными задачами при этом являются буферные работы, работы с таблицами, очередность по времени и функции календаря.

• замена функций - управляет заменой, добавлением и/или удалением блоков программного обеспечения в системе АХЕ.

• резервирование системы - которая управляет:

- созданием дампа - когда копирование содержания памяти центрального процессора производится на альтернативные носители;

Часть 1. Цифровая коммутационная система AXE-10 - перезагрузкой - когда эта копия может быть загружена в центральный

процессор в случае серьезных неисправностей, например, неисправностей в

центральном процессоре СР.

• организация загрузки и изменение формата - инициирует загрузку (известную как «старт системы»), перезагрузку системы резервных копий и загрузку изменения функций. Эта функция также отвечает за расширение или сокращение формата устройств памяти данных.

• ревизия базы данных - контролирует использование памяти в устройствах памяти СР. существуют три вида памяти - память программы (PS), память данных (DS) и память обращений (RS). Память PS содержит программное обеспечение, предназначенное для выполнения программы. Память DS содержит все меняющиеся данные коммутатора. Память RS содержит таблицы, которые используются для доступа к PS и DS.

• коррекция программ - для случаев ошибок в программном обеспечении, которые требуют немедленной коррекции, центральный процессор СР содержит функции для введения и удаления корректируемых программ.

• тестирование программ - дает возможность проследить сигналы программного обеспечения или их изменения. Эта функция может быть использована или в тестируемом коммутаторе для тестирования программного обеспечения, или в работающем коммутаторе с целью определения местоположения программных ошибок.

• измерение загрузки процессора - в пиковое время может быть превышен верхний предел емкости процессора. Функция измерения загрузки процессора используется для определения этой перегрузки.

• статистика технического обслуживания - которая собирает информацию о состоянии центрального процессора СР и о событиях в части системы APZ.

Подсистема регионального процессора (RPS)

Часть 1. Цифровая коммутационная система AXE-10

Подсистема регионального процессора (RPS) хранит и выполняет региональные программы, связанные с коммутационной системой (APT) и системой управления (APZ). Это программное обеспечение решает простые и табельные задачи, такие как сканирование аппаратного оборудования.

Подсистема делится на несколько региональных процессоров (RP и RPD), региональные процессоры абонентского модуля (EMRP и EMRPD) и терминалы сигнализации (центральный терминал сигнализации - STC и периферийный терминал сигнализации - STR).

1.1.7 Центр эксплуатации и технического обслуживания ОМС

Е сли коммутатор АХЕ обеспечен функциями эксплуатации и технического обслуживания, то это является гарантией высокого качества сервиса. Подсистема ОМС реализована как в центральном и региональном программном обеспечении, так и в центральном и региональном аппаратном оборудовании.

Взаимодействие подсистемы ОМС

Подсистема ОМС содержит основные функции эксплуатации и технического обслуживания. В дополнение к этому она поддерживает операции менеджмента и функции технического обслуживания, которые являются уникальными для конкретных подсистем, и соответственно выполняются в этих подсистемах.

Рис. 12. Взаимодействие подсистемы OMC • BGS - подсистема бизнес-группы;

• CCS - подсистема сигнализации по общему каналу;

• CHS - подсистема тарификации;

• DCS - подсистема передачи данных;

• ESS - подсистема расширенной коммутации;

• FMS - подсистема управления файлами;

• GSS - подсистема групповой коммутации;

• MCS - подсистема связи «человек-машина»;

• NMS - подсистема управления сетью;

• OMC - подсистема эксплуатации и технического обслуживания;

• SCS - подсистема управления абонентскими линиями;

• SSS - подсистема коммутации абонентов;

• STS - подсистема статистической обработки и измерений трафика;

Часть 1. Цифровая коммутационная система AXE-10

• SUS - подсистема абонентских услуг;

• TSC - подсистема управления трафиком;

• TSS - подсистема сигнализации и линейных комплектов.

Функции ОМС

Существуют четыре группы функций подсистемы ОМС:

• контроль - подсистема ОМС непрерывно контролирует магистральные и абонентские линии. Если неисправность или сбой в работе обнаружены, то генерируется сигнал аварии и вышедший из строя блок может быть автоматически исключен из эксплуатации.

• тестирование и определение места возникших неисправностей - подсистема ОМС содержит функции диагностики и тестирования, которые используются совместно с функциями аварийной сигнализации и сообщений, чтобы определить место возникшей неисправности как внутри коммутатора, так и вне его.

• организация - подсистема ОМС содержит функции, которые дают возможность персоналу коммутатора, например, изменить данные коммутатора, подсоединить и отключить абонентов и услуги.

• статистика - подсистема ОМС обеспечивает измерения и распечатку данных, таких как объем и тип трафика, проходящего через коммутатор. Сбор таких статистических данных является важным для планирования и конфигурации коммутаторов и сетей. Подсистема статистической обработки и измерений трафика (STS) используется для перегруппировки исходящих статистических данных. ОМС также обеспечивает статистические данные о состоянии коммутатора и сети и данные о поведении абонентов. Например, данные о числе текущих вызовов (то есть вызовов, которые находятся в состоянии разговора) и о числе случаев, когда попытки вызовов потерпели неудачу вследствие определенных ошибок.

Часть 1. Цифровая коммутационная система AXE-10 Подсистема технического обслуживания (MAS)

Подсистема технического обслуживания (MAS) выполняет функции автоматического технического обслуживания APZ, то есть определение неисправностей, диагностика для восстановления и генерация сигнала аварии в пределах APZ. Главная цель MAS состоит в том, чтобы APZ сохраняла работоспособность, даже если обнаружена одна или более неисправностей системы.

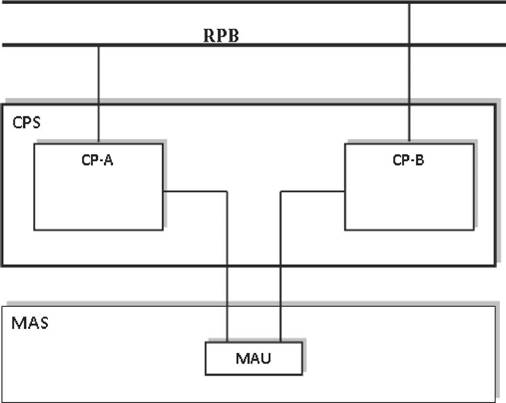

Рис. 13. Подсистема технического обслуживания MAS • CP - центральный процессор;

• CPS - подсистема центрального процессора;

• MAS - подсистема технического обслуживания;

• MAU - блок технического обслуживания;

• RPB - шина регионального процессора.

Центр технического обслуживания

Часть 1. Цифровая коммутационная система AXE-10

Достигнутый уровень обеспечения надежности оборудования и автоматизация функций технического обслуживания и эксплуатации обеспечивают возможность централизации этих функций и следовательно, существенного сокращения эксплуатационных расходов. При этом реализация функций технического обслуживания и эксплуатации возлагается на центр технического обслуживания (ЦТО), который должен обеспечивать обслуживание не только однотипного оборудования, но и разных типов АТС при установке на них соответствующего оборудования сопряжения.

ЦТО имеет связь с обслуживаемыми им станциями.

В состав оборудования эксплуатации входят телетайпы, видеодисплеи, принтеры с клавиатурой или без нее, панели аварийной сигнализации и различные накопители. Это оборудование называют периферийными устройствами и возлагают на него выполнение следующих функций: отображение срочных сообщений; взаимодействие обслуживающего персонала с оборудованием ЦТС или АТС, входящих в зону обслуживания; коррекция базы данных; документирование информации.4 выборочный поиск данных в целях последующего анализа и другие.

С ообщения, поступающие в ЦТО отображаются на дисплее или выдаются на печать в порядке поступления и сопровождаются индексацией приоритетности. Специальные типы сообщений или результаты выполнения запросов могут поступать на печать вне очереди. Если характер неисправности требует вмешательства обслуживающего персонала, то оператор, используя один из терминалов, устанавливает связь с соответствующей станцией. С этого момента вся информация, поступающая от этой АТС и направляемая к ней, будет выводиться на терминал. При этом стандартная процедура автоматического обмена информацией между тестируемой станцией и ЦТО сохраняется. После

Часть 1. Цифровая коммутационная система AXE-10 полного выявления характера отказа на АТС может быть направлена ремонтная бригада, а терминал переводится в режим ожидания.

В ЦТО хранятся постоянно обновляемые дубликаты программ и данных для всех обслуживаемых станций. Они используются для перезагрузки запоминающих устройств станций в случае их полного отказа. Если на сети отсутствует ЦТО, то алгоритм технического обслуживания и эксплуатации одной отдельно взятой АТС сохраняется.

1.1.8 Система сигнализации по общему каналу

В коммутаторе АХЕ система сигнализации CCS7 реализована в виде подсистемы TSS и подсистемы сигнализации по общему каналу CCS.

Подсистема магистральных линий и сигнализации TSS осуществляет в системе АХЕ передачу сигнализации по магистральным линиям от коммутатора к коммутатору.

Функциями этой подсистемы являются:

• Адаптация коммутатора АХЕ к разнообразным системам сигнализации, которые используются в настоящее время, таким как:

- системы сигнализации по связанному каналу (CAS);

- системы сигнализации по общему каналу (CCS). Подсистема TSS взаимодействует с подсистемой сигнализации по общему каналу (CCS), для того чтобы передавать информацию сигнализации CCS7.

• Контроль и тестирование магистральных линий;

• Преобразование сигналов между внешним, по отношению к АХЕ, и внутренним программным обеспечением.

В системе сигнализации по связанному каналу сигнализация, обеспечивающая цепи передачи речи, посылается между коммутаторами по каналу, связанному с этими речевыми каналами. Система сигнализации по связанному каналу обычно используется, когда один или оба коммутатора являются аналоговыми или не - SPC.

Часть 1. Цифровая коммутационная система AXE-10 Сигнализация по общему каналу обеспечивает двустороннюю высокоскоростную линию передачи данных, по которой сигналы передаются между двумя SPC коммутаторами. При сигнализации по общему каналу несколько сот речевых вызовов может управляться этой высокоскоростной линией передачи данных. Главной системой сигнализации по общему каналу является седьмая версия системы сигнализации (CCS7).

Абонент к коммутатору

Коммутатор к коммутатору

Рис. 14. Типы и методы сигнализации

Система CCS7 состоит из:

• Частей, зависящих от вида применения - их обычно называют «части пользователя». Эти части содержат функциональные блоки и процедуры для сигнализации управления конкретного применения.

• Общей передающей части - которая переносит информацию сигнализации (называемую сообщением сигнализации), от части пользователя к другим частям надежно и безошибочно.

Часть 1. Цифровая коммутационная система AXE-10 Система сигнализации CCS7 сокращает время установления вызовов и повышает эффективность магистральной линии путем посылки информации сигнализации для многочисленных речевых цепей по нескольким высокоскоростным линиям сигнализации. Система CCS7 обеспечивает основу сигнализации для многих новейших применений, например сети ISDN, сети IN и цифровой сотовой мобильной телефонной связи.

Рис. 15. Сигнализация по общему каналу между коммутаторами ST - терминал сигнализации. В системе CCS7 терминал сигнализации (ST) одного коммутатора посылает информацию сигнализации к терминалу ST другого коммутатора через специально выделенный канал сигнализации. Другой специально выделенный канал сигнализации обеспечивает информацию сигнализации в противоположном направлении. Этот канал сигнализации может быть одним из каналов в ИКМ системе передачи информации.

Структура сигнализации CCS7

CCS7 состоит из частей пользователя, которые совместно используют общую часть передачи сообщений (МТР).

Части пользователя

Коммутатор В

Коммутатор

Части пользователя генерируют сообщения сигнализации для конкретных видов применений сети. Например, ISUP генерирует сообщения сигнализации для поддержки сети ISDN. Эти сообщения сигнализации передаются с помощью общей независимой от вида применения частью передачи сообщений (МТР) к другим частям пользователя того же типа.

Цепи речевых сигналов

Коммутатор

Процессор ■ ■ '¹ ', '

Процессор • ¹ '¹ - ', —' -

Часть передачи сообщений

Линия

I

Г[1]

TUP

TUP

передачи данных

ISUP

ST

ST

ISUP

...UP

...UP

J*--- Линия сигнализации------ ►[

Часть 1. Цифровая коммутационная система AXE-10

Часть передачи сообщений (МТР) ответственна за надежную передачу сообщений сигнализации от одной части пользователя к другой. Часть МТР совместно используют все части пользователя. Часть МТР уплотняет сообщения сигнализации, принимаемые от частей пользователя, в стандартный формат (с идентифицирующими цепь хедерами, адресацией информации и т.д.), а затем передает эти сообщения сигнализации через сеть сигнализации. Часть МТР также отвечает за определение ошибок и их коррекцию.

Кроме того, она ответственна за то, чтобы сообщения сигнализации принимались в правильной последовательности удаленными частями пользователя.

В системе АХЕ часть МТР выполнена в виде программного обеспечения в подсистеме CCS. Она имеет три уровня.

TSS		CCS
	Уровень 3	Уровень 2	Уровень 1

Рис. 17. часть передачи сообщений сигнализации

Часть 1. Цифровая коммутационная система AXE-10

• CCS - подсистема сигнализации по общему каналу;

• TSS - подсистема магистральных линий и сигнализации.

Ниже приведены три уровня передачи сообщений сигнализации:

• Уровень 1: линия передачи данных сигнализации - является физической цепью, используемой для передачи сообщений сигнализации между двумя коммутаторами сети. В цифровых системах этот уровень представляет собой каналы ИКМ системы со скоростью передачи 64 кбит/сек и включает в себя комплект терминала коммутатора ЕТС.

Кроме того, он включает в себя мультиплексирующее (PCD-D) и коммутирующее (GSS) оборудование.

Любой канал ИКМ линии может использоваться в качестве линии передачи данных сигнализации за исключением нулевого канала, который всегда используется для синхронизации. Линия передачи данных сигнализации обычно соединена через групповой коммутатор как полупостоянное соединение. Устройство PCD-D мультиплексирует выходы, со скоростью передачи информации 64 кбит/сек, от терминалов сигнализации к ИКМ системе со скоростью передачи 2 Мбит/сек, направленной к подсистеме GSS.

Линия сигнализации (SL) Коммутатор^А Уровень 1 Коммутатор В Рис. 18. Линия сигнализации

• ЕТС - комплект терминала коммутатора;

• GSS - подсистема групповой коммутации;

• PCD-D - цифровое импульсно-кодовое устройство;

• РСМ - импульсно-кодовая модуляция;

• SEBU - полупостоянное соединение;

• ST - терминал сигнализации.

• Уровень 2: функции линии сигнализации - включают обнаружение и коррекцию ошибок для того, чтобы передача сообщений сигнализации через линию передачи данных сигнализации была надежной и безошибочной. Функции линии сигнализации выполнены в виде терминала сигнализации ST как в региональном, так и в центральном программном обеспечении.

• Уровень 3: функции сети сигнализации - реализованы в центральном программном обеспечении и делятся на две категории:

- функции управления сообщениями сигнализации (управление трафиком), которые отвечают за то, чтобы сообщения сигнализации достигали правильных адресов;

- функции организации и управления сетью сигнализации, которые отслеживают перегрузки или сбои в сети сигнализации.

Дата добавления: 2015-05-09
