Глава 5.1 Структура и состав оборудования ЦКС МС240

ЦАТС предназначена для развития структуры электросвязи сельских административных районов (САР). Станция может использоваться локально, в качестве оконечной станции (ОС) или узловой станции (УС) сельской местности или узла сельско- пригородной связи.

На ведомственных сетях ЦАТС «МС240» может использоваться как в качестве автономных учрежденческо-производственных АТС, так и для создания разветвленных цифровых сетей с централизованным техническим обслуживанием и требуемой топологией (полносвязной, радиальной, древовидной, смешанной), обеспечивая при этом предоставление ведомственным абонентам широкого спектра услуг.

ЦАТС «МС240» представляет собой цифровую систему коммутации. Система имеет модульную структуру и основана на применении коммутации сигналов импульсно-кодовой модуляции (ИКМ). Активные схемы системы (модули) собраны на съемных печатных платах. Модули ЦАТС «МС240» делятся на две основные функциональных группы: общие управляющие устройства и периферийные устройства. Общие управляющие устройства (ЦП) обеспечивают обслуживание системой потока поступающих вызовов, управляя установлением соединений разговорных трактов между периферийными портами (абонентскими комплектами и комплектами СЛ). Периферийные схемы содержат узлы аппаратуры, необходимые для установления соединений. Команды поступают из общих устройств управления в периферийные устройства, а информация о состоянии поступает от периферийных устройств в

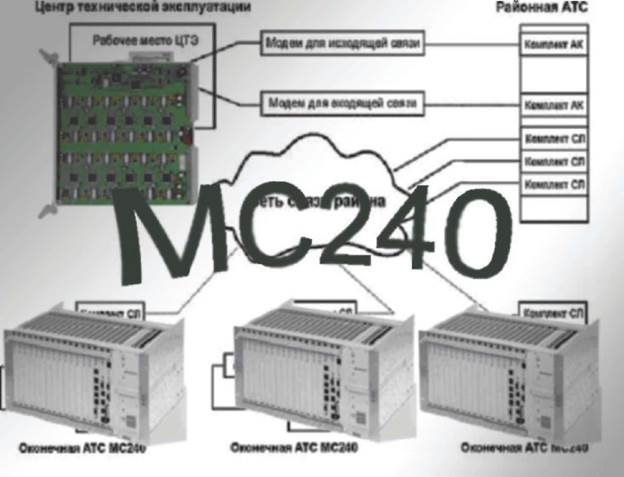

Часть 5. Цифровая коммутационная система MC240 общие устройства управления. Узлы периферийных сопряжений обеспечивают возможность стандартизованного электрического подключения внешних устройств - телефонных аппаратов и соединительных линий (СЛ) к телефонным сетям. Основным средством для наблюдения за состоянием и оперативного управления служит ПК, устанавливаемый в Центре технической эксплуатации. ПК может находиться в непосредственной близости от станции, либо устанавливать модемное соединение по коммутируемым линиям. Для удаленного доступа станция комплектуется модемом.

ЦАТС выполнена в виде блока 19" евроконструктива (6U84TE). Блок содержит экранированный отсек для установки источника питания, верхнюю и нижнюю кросс-платы с разъемами, направляющие для установки модулей. На нижней задней стенке блока размещены: клемма заземления, клеммы для ввода основного и резервного питания, 17 50-ти контактных разъёмов для подключения линий связи и аппаратуры окончаний, и два 36-ти контактных разъема для подключения блоков расширения.

В состав ЦАТС входят следующие модули:

• модуль источника вторичного электропитания (ВИП)

• модуль центрального процессора (ЦП) с опционально устанавливаемыми субмодулями LVDS, 4E1, 4И15, 1SHDSL.

• модуль контроллера (КС) для подключения дополнительных блоков расширения

• модули периферийных окончаний, которые могут быть следующих типов:

модуль абонентских комплектов (16АК, 24АК);

Часть 5. Цифровая коммутационная система MC240

модуль абонентских линий (8АЛ);

модуль 4-проводных каналов ТЧ (8ТЧ); модуль цифровых потоков ИКМ-30 (2Е1); модуль цифровых потоков ИКМ-15 (2И15); модуль цифровых телефонов (8СТ, 16СТ); терминальный модуль (8ТМ).

• комплект мультисервисного доступа на базе SHDSL: станционный модуль (4DSL); абонентский модуль (ТАД-4).

Количество комплектов в модуле соответствует цифре в названии модуля.

В один блок ЦАТС может быть установлено до 16 модулей одного или разного типа. К основному блоку можно подключить до 4-х блоков расширения. Каждый блок расширения обязательно должен иметь в своём составе модуль ВИП и модуль КС. Посадочные места для модулей универсальны. Назначение контактов разъемов для подключения линий связи или оконечного оборудования приведено в Приложении А, и соответствует конкретному типу модуля, установленного в данное посадочное место.

Система мультисервисного доступа является оборудованием цифровой системы передачи для симметричных линий. Система предназначена для организации цифрового абонентского уплотнения и передачи данных, ее работа основана на использовании TC-PAM кодирования линейного сигнала в соответствии с рекомендацией ITU-T G.991.2. Система обеспечивает установление связи на различных скоростях и способна адаптироваться к каналам связи различного качества.

Часть 5. Цифровая коммутационная система MC240 Общие характеристики ЦАТС «МС240»

- Высокое качество цифровой связи;

- Высокая надежность при разумной цене;

- Простота конфигурирования, эксплуатации и ремонта;

- Компактное исполнение;

- Небольшой вес и низкое энергопотребление;

- Энергонезависимая память (FLASH);

- Возможность использования любых телефонных аппаратов, факсов, модемов;

- Модульная конструкция АТС, как на аппаратном, так и на программном уровне;

- Полное администрирование АТС при помощи удаленного доступа;

- Поставляемое со станцией ПО центра технической эксплуатации;

- Наличие системы учета стоимости разговоров;

- Широкий спектр дополнительных видов обслуживания (ДВО);

- Круглосуточный, необслуживаемый режим работы;

- Гарантийное обслуживание - 12 месяцев;

- Послегарантийное обслуживание - сопровождение станций по окончании гарантийного срока обслуживания.

Количество абонентских линий до 1920 при использовании

модулей 24АК.

Шаг расширения 16 (24)

Сопротивление абонентской линии вместе с

- телефонным аппаратом не более 4 кОм

6 кОм

режим «повышенной дальности» не более

- при работе с блокиратором не более

Способ набора номера вызываемого абонента

Частота сигнала индукторного вызова

(ИВ)

Напряжение генератора ИВ Управление Тип процессорного устройства Тип сигнального процессора 2 кОм

Декадный, частотный (DTMF)

25±2 Гц

95±5 В Программное AT91RM9200 ADSP 2196

Связь с другими АТС ЦСЛ ИКМ, каналы ТЧ

Параметры ЦСЛ ИКМ:

- Количество разговорных каналов в одном тракте

- Закон кодирования информации

- Критерии обнаружения и потери

30 (15) HDB3, AMI (AMI, NRZ) по рекомендациям МСЭ-Т

цикловой исверхцикловой синхронизации

2 ВСК, 1 ВСК, E&M, транзит

600 / 600 Ом

- Тип стыка

шестипроводный, E&M Type V

Протоколы взаимодействия по тракту ИКМ

Параметры СЛ ТЧ: Входное/выходное сопротивление

2 ВСК, 1 ВСК, E&M, АДАСЭ,

- Протоколы взаимодействия

ИВА-20, ССС, ИКТН Удельная нагрузка в ЧНН: - Абонентская линия не менее 0,2 Эрл

- Соединительная линия не менее 0,9 Эрл

Предоставляемые функции ДВО 32 категории ДВО

Напряжение питание либо 24..75В, либо ~220В

Удельная потребляемая мощность 0,2 Вт/номер

Ток потребления по цепи питания* не более ЗА

Габаритные размеры* 450 х 260 х 350 мм

Масса* не более 20 кг

Интервал рабочих температур от минус 10 до +45 оС

Средний срок службы 20 лет

*Приведены параметры для одного блока
