Краткое описание принципа работы ГТД

Введение

Авиационный газотурбинный двигатель (ГТД) является сложной технической системой с высокими удельными параметрами. Конструкция доводилась до совершенства на основе большого объема экспериментальных исследований, накопленной статистики. Технические достижения в области конструкции, материалов, технологии, различных методов повышения нагрузочной способности, усталостной прочности, нашли в современном двигателе самое непосредственное воплощение. В мировой практике разработаны и освоены в производстве двигатели новых поколений, где в конструкцию привнесены качественные изменения, приведшие к существенному повышению удельных эксплуатационных параметров. Продолжающие находиться в эксплуатации и выпускаться, проверенные временем и доведенные на основе анализа результатов практического использования до высокого уровня совершенства ряд моделей ГТД сформировали большой объем практической информации. Данная информация должна использоваться для дальнейшего совершенствования авиационных ГТД подобного класса, а также для разработки новых конструкций двигателей, в том числе последующих поколений.

Качество авиационного двигателя определяется: совершенством конструкции, качеством материалов; технологическими процессами изготовления деталей, технологическими процессами узловой сборки и испытаний узлов и агрегатов, качеством получаемых от поставщиков комплектующих, технологическим процессом сборки двигателя, испытаниями двигателя, метрологическим обеспечением производства в целом, транспортно-складскими операциями, условиями эксплуатации и множеством других факторов.

Целью курсовой работы является расчёт параметров состояния рабочего тела и энергетических характеристик ГТД. Расчёты ведутся для идеального цикла ГТД с изобарным подводом тепла.

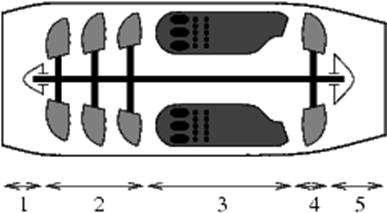

Газотурбинный двигатель — тепловой двигатель, в котором газ сжимается и нагревается, а затем энергия сжатого и нагретого газа преобразуется в механическую работу на валу газовой турбины. В отличие от поршневого двигателя, в ГТД процессы происходят в потоке движущегося газа.

Сжатый атмосферный воздух из компрессора поступает в камеру сгорания, туда же подаётся топливо, которое, сгорая, образует большое количество продуктов сгорания под высоким давлением. Далее газовоздушная смесь расширяется и часть её энергии преобразуется в турбине в механическую энергию вращения основного вала. Эта энергия расходуется, в первую очередь, на работу компрессора, а также используется для привода агрегатов двигателя (топливных подкачивающих насосов, масляных насосов и т. п.) и привода электрогенераторов, обеспечивающих энергией различные бортовые системы. Основная часть энергии расширяющейся газовоздушной смеси идёт на ускорение газового потока в сопле и создание реактивной тяги.

2. Расчёт состава рабочего тела цикла

2.1. Расчёт состава рабочего тела

Расчёт массовых и мольных долей компонентов, молекулярной массы, их теплоёмкости производится для воздуха, потребляемого ГТД на высоте полёта самолёта Н = 7000 м и скорости полёта V = 1,1 M.

Объемные доли компонентов в воздухе будут таковыми:

Найдём молекулярную массу смеси:

Массовые доли каждого компонента в 1 кг воздуха найдём по формулам:

Проверка полученных результатов:

Определим мольную долю и массу каждого компонента 1 кг смеси:

Вычислим изобарную и изохорную теплоёмкости смеси, а также коэффициент адиабаты и газовую постоянную смеси:

2.2. Расчёт оптимального значения степени повышения давления в компрессоре ГТД
