Эксперимент 2

Эксперимент 1

1. Применяя надстройку «Поиск решения» (Меню Сервис\Поиск решения), назначьте в качестве целевой ячейки В16 и установите переключатель Равной: равным минимальному значению. Укажите в качествеизменяемых ячеки $В$12:$С$12;$В$14:$С$14 (координаты аэродрома и станции).

2. Ограничения не вводите.

3. Щелкните на кнопке Выполнить.

4. Постройте диаграмму типа Точечная, отражающую координаты населённых пунктов, аэродрома и железнодорожной станции. При построении диаграммы на вкладке Ряд задайте имя каждого ряда и координаты Х и У точек, чтобы получились разные маркеры.

Усложним задачу. Введем ограничения. Предположим что, в указанном районе есть озеро и проходит железная дорога.

Координаты, ограничивающие местоположение аэродрома и станции, приведены в таблице:

Объект	Координата Х	Координата Y
Озеро	≥0 и 4≤	≥3 и ≤6
Железная дорога	≥6	=1

1. Скопируйте исходную таблицу на Лист 2.

2. Установите курсор в ячейку В16.

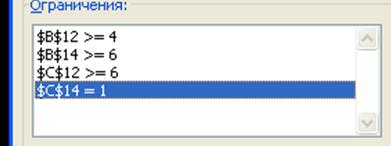

3. Введите условия ограничения на расположение аэродрома и станции. В частности примите во внимание, что аэродром не должен находиться внутри области, занимаемой озером, а железнодорожная станция, наоборот, должна находиться на железной дороге.

4. Произведите поиск решения.

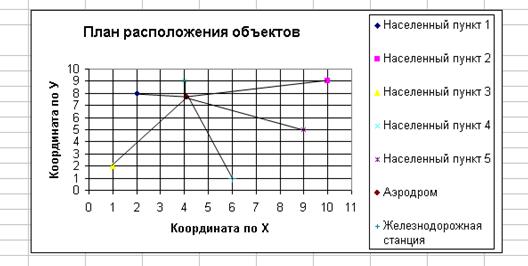

5. Постройте диаграмму. Используя панель инструментов Рисование, соедините аэродром и населенные пункты прямыми линиями.
