Демультиплексоры. Демультиплексор имеет один информационный вход и несколько выходов

Демультиплексор имеет один информационный вход и несколько выходов. Он представляет собой устройство, которое осуществляет коммутацию входа к одному из выходов, имеющему заданный адрес (номер). На рис. показано символическое изображение демультиплексора с четырьмя выходами.

Объединяя мультиплексор с демультиплексором, можно построить устройство, в котором по заданным адресам один из входов подключается к одному из выходов. Таким образом, может быть выполнена любая комбинация соединений входов с выходами.

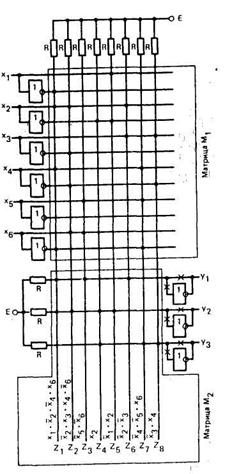

Использование демультиплексора может существенно упростить построение логического устройства, имеющего несколько выходов, на которых формируются различные логические функции одних и тех же переменных.

Заметим, что если на вход демультиплексора подавать константу Р=1, то на выбранном в соответствии с заданным адресом выходе будет лог. 1, на остальных выходах – лог. 0. При этом по выполняемой функции демультиплексор превращается в дешифратор.

При необходимости иметь большое число выходов может быть построено демультиплексорное дерево. Демультиплексор первого уровня подключает вход D к определенному демультиплексору второго уровня, демультиплексоры второго уровня выбирают нужный выход, куда и передается сигнал с входа D.
