Метод микрометрического винта (микрометр)

При точных измерениях расстояний нередко применяются микрометрические винты — винты с малым и точно выверенным шагом.

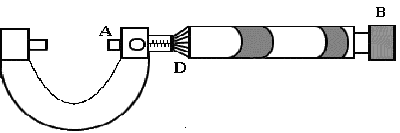

Микрометр (рис.3) имеет вид тисков, в которых измеряемый объект зажимается с помощью винта. Шаг винта обыкновенно равен 1 или 0,5 мм. На стержне А укрепляется барабан с нанесенной на него шкалой, имеющей 50 или 25 делений. При зажатом винте нуль барабана стоит против нуля шкалы D.

Измеряемый предмет помещают между винтом и противоположным ему упором, затем, вращая винт за головку В, доводят его до соприкосновения с исследуемым предметом.

По линейной шкале отсчитываются миллиметры, а по шкале барабана — сотые доли миллиметра. Главным источником ошибок являяется неравномерность нажатия винта на измеряемый предмет.

Для устранения этого недостатка микрометры снабжаются специальным приспособлением, не допускающим сильного нажатия на исследуемый предмет (трещотки). Действие подобных приспособлений основано на проскальзывании, возникающем между стержнем винта А и рукояткой В, проворачивающей винт при усилии, большем порогового.
