Работа 2

ИЗМЕРЕНИЯ.

Метод линейного нониуса.

1. Измерьте штангенциркулем внешний, внутренний диаметры и длину трубки. Снятие каждого параметра необходимо производить в 6-10 различных местах, а затем усреднять.

2. Вычислите погрешность измерения каждого параметра (как для прямого измерения).

3. Вычислите объем трубки и оцените точность измерения (как для косвенного измерения).

4. Результаты измерений и вычислений оформите в виде таблицы.

Метод микрометрического винта.

Прежде, чем пользоваться микрометром, необходимо проверить положение нулевой точки, т.е. убедиться в правильности установки прибора. При соприкосновении ножек против нулевого деления горизонтальной шкалы должно стоять нулевое деление цилиндрической шкалы. Если нулевые деления не совпадают, то следует учесть систематическую ошибку прибора. Объект помещают между винтом и противоположным упором и вращением барабана подводят торец винта к плоскости объекта. Окончательное нажатие винтом на объект следует делать только рукояткой В.

Момент нажатия фиксируется слабым треском. После этого треска дальнейшее вращение рукоятки В бесполезно, а барабана недопустимо. Производят отсчет по шкалам: миллиметры по линейной шкале, доли миллиметра по цилиндрической шкале на барабане.

2. Определите шаг винта и цену деления барабана.

3. Определите микрометром толщину пластинок и диаметр проволок. Толщину пластинки необходимо измерить вблизи каждого их ее четырех углов не менее 3 раз. За истинное значение примите среднее арифметическое. Диаметр проволоки измерьте в нескольких ее разных местах и результаты усредните.

4. Вычислите погрешность измерения пластинки и диаметра проволоки (как для прямого измерения).

5. Результаты измерений и вычислений оформите в виде таблицы.

КРАТКАЯ ТЕОРИЯ.

Электрическое сопротивление участка проводника может быть рассчитано по формуле

, (1)

где R — сопротивление отрезка проволоки,

L — его длина,

S — площадь поперечного сечения,

r — удельное сопротивление материала проволоки.

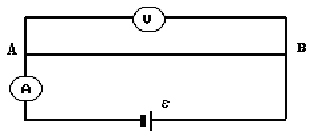

Для измерения сопротивления собирают простейшую электрическую цепь (рис.4.).

Участок цепи АВ — отрезок проволоки, Е — источник тока, А — амперметр, V — вольтметр.

Сопротивление проводника можно определить по закону Ома для участка цепи , (2)

где U — напряжение на концах участка цепи, I — текущий по цепи ток.

Обозначим диаметр проволоки буквой d.

Тогда (3)

и формула (1) может быть представлена в виде

. (4)

Предполагая диаметр проволоки всюду одинаковым, видим, что сопротивление участка проволоки должно быть прямо пропорционально его длине L.
