Фронтальная диметрическая проекция

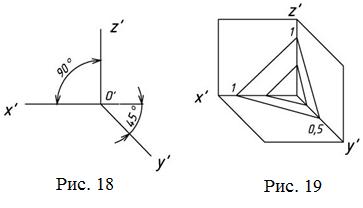

Положение аксонометрических осей приведено на рис. 18. Допускается применять фронтальные диметрические проекции с углом наклона оси y 30 и 60 градусов. Коэффициент искажения по оси y равен 0,5, а по осям x, z – 1.

Штриховка сечений в косоугольной фронтальной диметрии показана на рис.19, а пример изображения детали – на рис.21

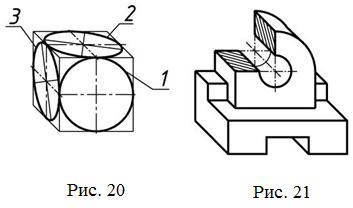

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной или профильной плоскости проекций, – в эллипсы (рис.20). 1 – окружность d; 2, 3 – эллипсы, большая ось расположена под углом 7°14¢ к осям x и z соответственно и равна 1,07 d, а малая ось – 0,33 d.

23.

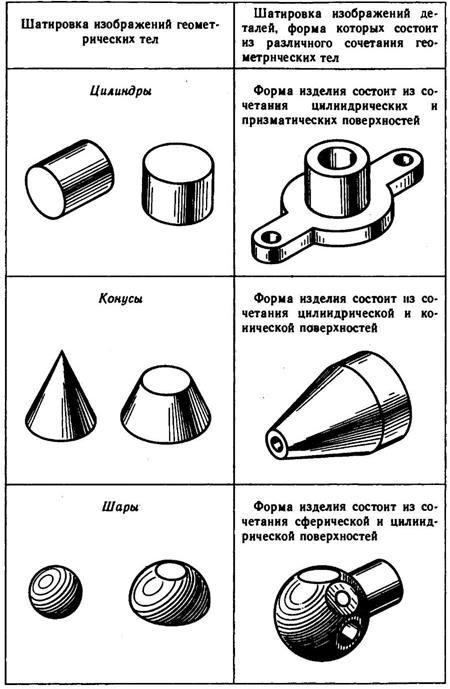

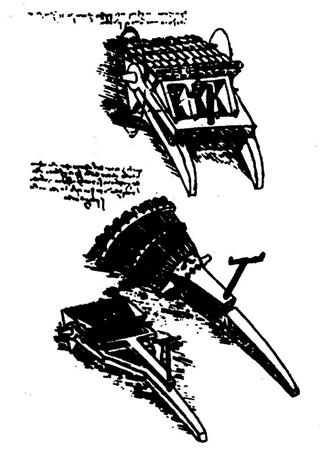

Техническим рисунком называют наглядное изображение, об­ладающее основными свойствами аксонометрических проекций или перспективного рисунка, выполненное без применения чер­тежных инструментов, в глазомерном масштабе, с соблюдением пропорций и возможным оттенением формы. Технические рисунки давно используются людьми для раскрытия творческого замысла. Вглядитесь в рисунки Лео­нардо да Винчи, которые настолько полно раскрывают кон­структивные особенности приспособления, механизма, что по ним можно выполнить чертежи, разработать проект, изготовить объект в материале (рис. 123). Инженеры, дизайнеры, архитекторы при проектировании новых образцов техники, изделий, сооружений используют техниче­ский рисунок как средство фиксации первых, промежуточных и окончательных вариантов решения технического замысла. Кроме того, технические рисунки служат для проверки правильности прочтения сложной формы, отображенной на чертеже. Технические рисунки обязательно входят в комплект документации, под­готавливаемой для передачи в зарубежные страны. Они исполь­зуются в технических паспортах изделий. Рис. 123. Технические рисунки, выполненные Леонардо да Винчи   Рис. 124. Технические рисунки деталей, выполненных из металла (а), камня (б), стекла (в), древесины (г)   Технический рисунок можно выполнить, используя метод цен­трального проецирования (см. рис. 123), и тем самым получить перспективное изображение предмета, либо метод параллельного проецирования (аксонометрические проекции), построив нагляд­ное изображение без перспективных искажений (см. рис. 122). Технический рисунок можно выполнять без выявления объема оттенением, с оттененнем объема, а также с передачей цвета и материала изображаемого объекта (рис. 124). На технических рисунках допускается выявлять объем пред­метов приемами шатировки (параллельными штрихами), шраффировки (штрихами, нанесенными в виде сетки) и точечным оттенением (рис. 125). Наиболее часто используемый прием выявления объемов предметов — шатировка. Принято считать, что лучи света падают на предмет сверху слева (см. рис. 125). Освещенные поверхности не заштриховыва­ются, а затененные покрываются штриховкой (точками). При штриховке затененных мест штрихи (точки) наносятся с наи­меньшим расстояние» между ними, что позволяет получить бо­лее плотную штриховку (точечное оттенение) и тем самым пока­зать тени на предметах. В таблице 11 показаны примеры выяв­ления формы геометрических тел и деталей приемами шатировки. Рис. 125. Технические рисунки с выявлением объема шатировкой (а), шраффировкой (б) и точечным оттенением (e)   11. Оттенение формы приемами шатировки Технические рисунки не являются метрически определенными изображениями, если на них не проставлены размеры.

24. ЭСКИЗ

Эскиз представляет собой чертеж, предназначенный для вре­менного использования в производстве, выполненный от руки, в глазомерном масштабе, с соблюдением пропорций изображаемо­го предмета. Если эскиз предполагается использовать много­кратно, то по эскизу выполняют чертеж.

Эскизы выполняются при конструировании нового изделия, доработке конструкции опытного образца изделия, поломке де­тали в процессе эксплуатации, если в наличии нет запасной де­тали и др.

Эскиз требует такого же тщательного выполнения, как и чер­теж. Несмотря на то что соотношение высоты к длине и ширине детали определяется на глаз, размеры, проставляемые на эскизе, должны соответствовать действительным размерам детали.

При выполнении эскиза соблюдаются все правила, установ­ленные ГОСТом ЕСКД.

Эскиз удобнее выполнять на бумаге в клетку карандашом марки M или TM. На эскизе выполняют внутреннюю рамку и основную надпись чертежа.

Разница между чертежом и эскизом заключается в том, что чертеж выполняется чертежными инструментами, в масштабе, а эскиз — от руки, в глазомерном масштабе.

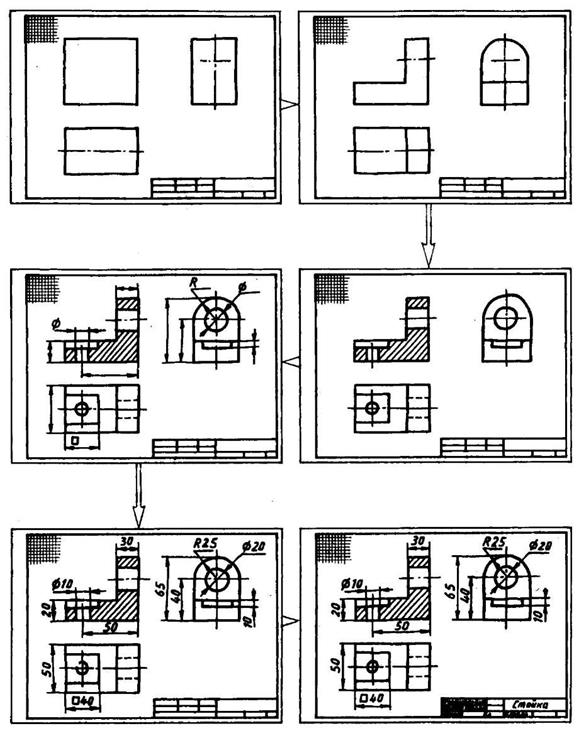

Эскиз детали выполняют в следующей последовательности (рис. 177):

1) наносят внутреннюю рамку и основную надпись на фор­мат;

2) изучают форму детали и определяют, из какого материала изготовлена деталь;

3) устанавливают пропорциональное соотношение размеров всех элементов детали между собой;

4) выбирают положение детали относительно плоскостей про­екций, определяют главное изображение чертежа и минимальное число изображений, позволяющих полно выявить форму детали;

5) на глаз выбирают масштаб изображений и размещают их на поле формата с помощью габаритных прямоугольников так, чтобы между ними было достаточно места для нанесения раз­меров;

6) при необходимости наносят осевые и центровые линии и выполняют изображения детали;

7) обводят изображения;

8) наносят размерные и выносные линии;

9) обмеряют деталь различными измерительными инструмен­тами (линейкой, угломером, штангенциркулем, нутромером). По­лученные размеры наносят над соответствующими размерными линиями;

10) заполняют основную надпись чертежа;

11) проверяют правильность выполнения эскиза.

Рис. 177. Последовательность построения эскиза
