Элементы электронных схем

Современные электронные схемы содержат в качестве нелинейных элементов большое количество функциональных компонентов, основанных на использовании свойств полупроводниковых материалов.

Полупроводниковые материалы (германий, кремний) по своему удельному электрическому сопротивлению ρ занимают место между проводниками и диэлектриками (ρ =10^-3…10⁸ Ом-см). Разная величина проводимости у металлов, полупроводников и диэлектриков обусловлена разной величиной энергии, которую надо затратить на то, чтобы освободить валентный электрон от связей с атомами, расположенными в узлах кристаллической решетки. Причем проводимость полупроводников в значительной степени зависит от наличия примесей и температуры.

В полупроводниках присутствуют подвижные носители зарядов двух типов: отрицательные электроны и положительные дырки.

Чистые (собственные) полупроводники в полупроводниковых приборах практически не применяются, так как обладают малой проводимостью и не обеспечивают односторонней проводимости. Подвижные носители заряда в собственных полупроводниках возникают обычно в результате термогенерации. Техническое применение получили так называемые примесные полупроводники, в которых в зависимости от рода введенной примеси преобладает либо электронная, либо дырочная проводимость. В зависимости от типа проводимости (основных носителей заряда) полупроводники подразделяются на полупроводники р -типа (дырочного типа) и n -типа (электронного типа). Концентрация основных носителей определяется концентрацией примеси и практически не зависит от температуры, так как уже при комнатной температуры все атомы примеси ионизированы, а число основных носителей, возникающих за счет генерации пар электрон-дырка, пренебрежительно мало по сравнению с общим числом основных носителей. В то же время концентрация неосновных носителей мала и сильно зависит от температуры, увеличиваясь в 2-3 раза при увеличении температуры на каждые 10°С.

Рассматриваемые электронные приборы представлены на рис. 1.11

Рис. 1.11 Классификация электронных полупроводниковых приборов

Классификация полупроводниковых электронных приборов

Полупроводниковые приборы разделяют по их функциональному назначению, а также по количеству электронно-дырочных переходов. Напоминаю, что электронно-дырочный переход это промежуточный переходный слой между двумя областями полупроводника, одна из которых имеет электронную проводимость (n-типа), а другая – дырочную (р-типа). Вся совокупность полупроводниковых приборов разделяется на беспереходные, с одним, двумя и более переходами (рис 1.12).

Применение беспереходных приборов основано на использовании физических процессов, происходящих в объеме полупроводникового материала. Приборы, в которых используется зависимость электрического сопротивления полупроводника от температуры, называются термисторами. В эту группу приборов входят терморезисторы (их сопротивление на несколько порядков падает при увеличении температуры), а также

позисторы (их сопротивление увеличивается с увеличением температуры). Терморезисторы и позисторы применяются для измерения и регулирования температуры, в цепях автоматики и т.д.

Рис.1.12

В качестве нелинейных сопротивлений применяются полупроводниковые приборы, в которых используется зависимость сопротивления от величины приложенного напряжения. Такие приборы называются варисторами. Их применяют для защиты электрических цепей от перенапряжения, в цепях стабилизации и преобразования физических величин.

Фоторезистор, это прибор, в фоточувствительном слое которого при облучении светом возникает избыточная концентрация электронов, а значит их сопротивление уменьшается.

Большую группу представляют полупроводниковые приборы с одним р-n переходом и двумя выводами для включения в схему. Их общее название – диоды. Различают диоды выпрямительные, импульсные и универсальные. К этой группе относятся стабилитроны (они применяются для стабилизации токов и напряжений за счет значительного изменения дифференциального сопротивления пробитого р -n перехода). Варикапы (емкость их р-n перехода зависит от величины приложенного напряжения), фото и светодиоды и т.п.

Полупроводниковые приборы с двумя и более р-n переходами, тремя и более выводами называются транзисторами. Очень большое количество транзисторов, различающихся по функциональным и другим свойствам, разделяют на две группы – биполярные и полевые. К этой же группе приборов (с тремя и более р-n переходами) можно отнести приборы переключения – тиристоры.

Самостоятельную группу приборов представляют интегральные микросхемы (ИМС). ИМС – это изделие, выполняющее определенную функцию преобразования или обработки сигнала (усиление, генерация, АЦП и т.д.) Они могут содержать десятки и сотни р-n переходов и других электрически соединенных элементов. Все интегральные микросхемы делятся на два сильно отличающихся друг от друга класса:

- полупроводниковые ИМС;

-гибридные ИМС.

Полупроводниковые ИМС представляют полупроводниковый кристалл, в толще которого выполняются диоды, транзисторы, резисторы и другие элементы. Они имеют высокую степень интеграции, малую массу и габариты.

Основу гибридной ИМС представляет пластина диэлектрика, на поверхности которой в виде пленок нанесены компоненты схемы и соединения (в основном пассивные элементы).

Кроме деления по количеству р-n переходов и функциональному назначению полупроводниковые приборы разделяются по величинам предельно допускаемой мощности и частоты (см.рис.1.13)

Рис. 1.13

2. Полупроводниковые диоды (+ см. приложение)

Полупроводниковым диодом называется электропреобразовательный полупроводниковый прибор с одним выпрямляющим электрическим переходом, имеющим два вывода.

Структура полупроводникового диода с электронно-дырочным переходом и его условное графическое обозначение приведены на рис. 2.2.

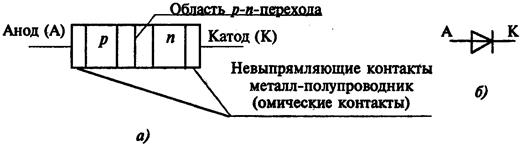

Рис. 2.2. Схема структуры полупроводникового диода (а)

и его графическое обозначение (б)

Электронно-дырочный переход и его свойства. Электронно-дырочным переходом называют тонкий слой между двумя частями полупроводникового кристалла, в котором одна часть имеет электронную, а другая — дырочную электропроводность. Технологический процесс созадния электронно-дырочного перехода может быть различным: сплавление (сплавные диоды), диффузия одного вещества в другое (диффузионные диоды), эпитаксия — ориентированный рост одного кристалла на поверхности другого (эпитаксиальные диоды) и др. По конструкции электронно-дырочные переходы могут быть симметричными и несимметричными, резкими и плавными, плоскостными и точечными и др. Однако для всех типов переходов основным свойством является несимметричная электропроводность, при которой в одном направлении кристалл пропускает ток, а в другом — не пропускает.

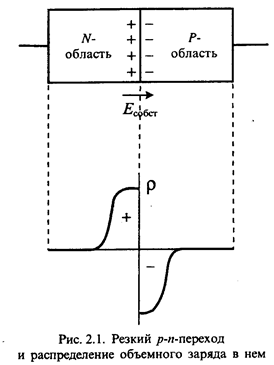

Устройство электронно-дырочного перехода показано на рис. 2.1 а. Одна часть этого перехода легирована донорной примесью и имеет электронную проводимость (N - область). Другая часть, легированная акцепторной примесью, имеет дырочную проводимость (P - область). Концентрация электронов в одной части и концентрация дырок в другой существенно различаются. Кроме того, в обеих частях имеется небольшая концентрация неосновных носителей.

Электроны в N-области стремятся проникнуть в Р-область, где концентрация электронов значительно ниже. Аналогично, дырки из Р-области перемещаются в N-область. В результате встречного движения противоположных зарядов возникает так называемый диффузионный ток. Электроны и дырки, перейдя через границу раздела, оставляют после себя противоположные заряды, которые препятствуют дальнейшему прохождению диффузионного тока. В результате на границе устанавливается динамическое равновесие и при замыкании N- и Р-областей ток в цепи не протекает. Распределение плотности объемного заряда в переходе приведено на рис. 2.1 б.

При этом внутри кристалла на границе раздела возникает собственное электрическое поле Е_собств, направление которого показано на рис. 2.1. Напряженность этого поля максимальна на границе раздела, где происходит скачкообразное изменение знака объемного заряда. На некотором удалении от границы раздела объемный заряд отсутствует и полупроводник является нейтральным.

Высота потенциального барьера на p-n-переходе определяется контактной разностью потенциалов N- и Р-областей. Контактная разность потенциалов, в свою очередь, зависит от концентрации примесей в этих областях:

(2.1)

где j_T=kT/q — тепловой потенциал, N_n и Р_р — концентрации электронов и дырок в N- и Р-областях, n_i — концентрация носителей в нелегированном полупроводнике.

Контактная разность потенциалов для германия имеет значение 0,6... 0,7В, а для кремния — 0,9... 1,2В. Высоту потенциального барьера можно изменять приложением внешнего напряжения к p-n переходу. Если внешнее напряжение создает в p-n-переходе поле, которое совпадает с внутренним, то высота потенциального барьера увеличивается, при обратной полярности приложенного напряжения высота потенциального барьера уменьшается. Если приложенное напряжение

<22>

Кроме диффузионного тока прямой ток содержит ток проводимости, протекающий в противоположном направлении, поэтому полный ток при прямом смещении p-n-перехода будет равен разности диффузионного тока (2.2) и тока проводимости:

(2.3)

Уравнение (2.3) называется уравнением Эберса — Молла, а соответствующая ему вольт-амперная характеристика p-n-перехода приведена на рис. 2.3. Поскольку при j_т=ЗООК тепловой потенциал T=25мВ, то уже при U = 0,1 В можно считать, что

(2.4)

Дифференциальное сопротивление p-n-перехода можно определить, воспользовавшись формулой (2.3):

откуда получаем

(2.5)

Так, например, при токе I = 1А и j_т = 25 мВ дифференциальное сопротивление перехода равно 25м0м.

Предельное значение напряжения на p-n-переходе при прямом смещении не превышает контактной разности потенциалов y_к. Обратное напряжение ограничивается пробоем p-n-перехода. Пробой p-n-перехода возникает за счет лавинного размножения неосновных носителей и называется лавинным пробоем. При лавинном пробое p-n-перехода ток через переход неграниченно возрастает при неизменном напряжении на нем, как показано на рис. 2.3.

Полупроводниковый p-n-переход имеет емкость, которая в общем случае определяется как отношение приращения заряда на переходе к приращению падения напряжения на нем, т. е. C=dq/du. Емкость перехода зависит от значения и полярности внешнего приложенного напряжения. При обратном напряжении на переходе эта емкость называется барьером и определяется по формуле

где y_к — контактная разность потенциалов, U — обратное напряжение на переходе, C_бар(0) — значение барьерной емкости при U=0, которое зависит от площади p-n-перехода и свойств полупроводникового кристалла. Зависимость барьерной емкости от приложенного напряжения приведена на рис. 2.4.

Теоретически барьерная емкость существует при прямом напряжении на p-n-переходе, однако она шунтируется низким дифференциальным сопротивлением r_диф.

При прямом смещении p-n-перехода значительно большее влияние оказывает диффузионная емкость, которая зависит от значения прямого тока I и времени жизни неосновных носителей t_р. Эта емкость не связана с током смещения, но дает такой же сдвиг фазы между напряжением и током, что и обычная емкость. Значение диффузионной емкости можно получить по формуле

(2.6)

Полная емкость перехода при прямом смещении определяется суммой барьерной и диффузионной емкостей

При обратном смещении перехода диффузионная емкость отсутствует и полная емкость состоит только из барьерной емкости.

Полупроводниковым диодом называют прибор, который имеет два вывода и один (или несколько) p-n-переходов. Все полупроводниковые диоды можно разделить на две группы: выпрямительные и специальные. Выпрямительные диоды, как следует из самого названия, предназначены для выпрямления переменного тока. В зависимости от частоты и формы переменного напряжения они делятся на высокочастотные, низкочастотные и импульсные. Специальные типы полупроводниковых диодов использыют различные свойства p-n-переходов; явление пробоя, барьерную емкость, наличие участков с отрицательным сопротивлением и др.

Конструктивно выпрямительные диоды делятся на плоскостные и точечные, а по технологии изготовления на сплавные, диффузионные и эпитаксиальные. Плоскостные диоды благодаря большой площади p-n-перехода используются для выпрямления больших токов. Точечные диоды имеют малую площадь перехода и, соответственно, предназначены для выпрямления малых токов. Для увеличения напряжения лавинного пробоя используются выпрямительные столбы, состоящие из ряда последовательно включенных диодов.

Выпрямительные диоды большой мощности называют силовыми. Материалом для таких диодов обычно служит кремний или арсенид галлия. Германий практически не применяется из-за сильной температурной зависимости обратного тока. Кремниевые сплавные диоды используются для выпрямления переменного тока с частотой до 5кГц. Кремниевые диффузионные диоды могут работать на повышенной частоте, до 100кГц. Кремниевые эпитаксиальные диоды с металлической подложкой (с барьером Шотки) могут использоваться на частотах до 500 кГц. Арсенидгаллиевые диоды способны работать в диапазоне частот до нескольких МГц.

При большом токе через p-n-переход значительное напряжение падает в объеме полупроводника, и пренебрегать им нельзя. С учетом выражения (2.4) вольтамперная характеристика выпрямительного диода приобретает вид

(2.7)

где R — сопротивление объема полупроводникового кристалла, которое называют последовательным сопротивлением.

Условное графическое обозначение полупроводникового диода приведено на рис. 2.5 а, а его структура на рис. 2.5 б. Электрод диода, подключенный к области Р, называют анодом (по анологии с электровакуумным диодом), а электрод, подключенный к

области N, — катодом. Статическая вольт-амперная характеристика диода показана на рис. 2.5 в.Силовые диоды обычно характеризуют набором статических и динамических параметров. К статическим параметрам диода относятся:

• падение напряжения U_np на диоде при некотором значении прямого тока;

• обратный ток I_обр при некотором значении обратного напряжения;

• среднее значение прямого тока I_np.cp;

• импульсное обратное напряжение U_обр.и.

К динамическим параметрам диода относятся его временные или частотные характеристики. К таким параметрам относятся:

• время восстановления t_вос обратного напряжения;

• время нарастания прямого тока I_вар;

• предельная частота без снижения режимов диода f_max.

Статические параметры можно установить по вольт-амперной характеристике диода, которая приведена на рис. 2.5 в.

Техническими условиями задаются обычно максимальные (или минимальные) значения параметров для диодов каждого типа. Так, например, задается максимально возможное значение обратного тока, прямого падения напряжения и емкости диода. Диапазон частот задается минимальным значением граничной частоты f_гр. Это значит, что параметры всех диодов не превышает (а в случае частоты – не ниже) заданного техническими условиями значения.

Стабилитрон:

Это полупроводниковый диод, сконструированный для работы в режиме электрического пробоя. Условное графическое обозначение стабилитрона представлено на рис. 2.6,а.

Рис. 2.6. Графическое изображение полупроводниковых диодов:

а) стабилитрон; б) диод Шоттки; в) варикап; г) туннельный диод;

д) обращенный диод

В указанном режиме при значительном изменении тока стабилитрона напряжение изменяется незначительно, т. е. стабилитрон стабилизирует напряжение. Вольт-амперная характеристика кремниевого стабилитрона Д814Д представлена на рис. 2.7.

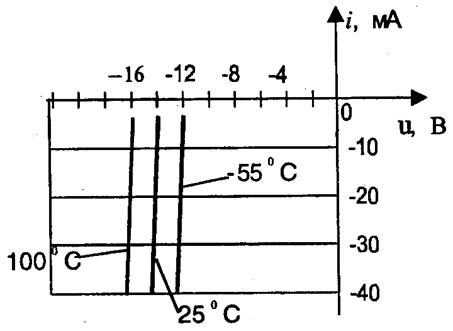

Рис. 2.7. Вольт-амперная характеристика

кремниевого стабилитрона Д814Д

В стабилитронах может иметь место и туннельный, и лавинный, и смешанный пробой в зависимости от удельного сопротивления базы.

В стабилитронах с низкоомной базой (низковольтных, до 5,7 В) имеет место туннельный пробой, а в стабилитронах с высокоомной базой (высоковольтных) – лавинный пробой.

Основными является следующие параметры стабилитрона:

1. U_ст – напряжение стабилизации (при заданном токе в режиме пробоя);
2. I_ст.мин – минимально допустимый ток стабилизации;
3. I_{ст.макс} – максимально допустимый ток стабилизации;
4. r_ст – дифференциальное сопротивление стабилитрона (на участке пробоя), ;
5. (ТКН) – температурный коэффициент напряжения стабилизации.

Величины U_ст , I_ст.мин и I_{ст.макс} принято указывать как положительные.

Для примера применения стабилитрона обратимся к схеме так называемого параметрического стабилизатора напряжения (рис. 2.8.). Легко заметить, что если напряжение u_вх настолько велико, что стабилитрон находится в режиме пробоя, то изменения этого напряжения практически не вызывают изменения напряжения u_вых (при изменении напряжения u_вх изменяется только ток i, а также напряжение ).

Рис. 2.8. Схема параметрического стабилизатора напряжения

Стабилитрон является быстродействующим прибором и хорошо работает в импульсных схемах.

Стабистор. Это полупроводниковый диод, напряжение на котором при прямом включении (около 0,7 В) мало зависит от тока (прямая ветвь на соответствующем участке почти вертикальная). Стабистор предназначен для стабилизации малых напряжений.

Диод Шоттки. В диоде Шоттки используется не p-n -переход, а выпрямляющий контакт металл-полупроводник. Условное графическое обозначение диода Шоттки представлено на рис. 2.6, б.

В обычных условиях прямой ток, образованный электронами зоны проводимости, переходящими из полупроводника в металл, имеет очень малую величину. Это является следствием недостатка электронов, энергия которых позволила бы им преодолеть данный барьер.

Для увеличения прямого тока необходимо «разогреть» электроны в полупроводнике, поднять их энергию. Такой разогрев может быть осуществлен с помощью электрического поля.

Если подключить источник внешнего напряжения плюсом к металлу, а минусом к полупроводнику n -типа, то потенциальный барьер понизится и через переход начнет протекать прямой ток. При противоположном подключении потенциальный барьер увеличивается и ток оказывается весьма малым.

Диоды Шоттки – очень быстродействующие приборы, они могут работать на частотах до десятков гигагерц (1 ГГц =1·10⁹ Гц). У диода Шоттки может быть малый обратный ток и малое прямое напряжение (при малых прямых токах) – около 0,5 В, что меньше, чем у кремниевых приборов. Максимально допустимый прямой ток может составлять десятки и сотни ампер, а максимально допустимое напряжение – сотни вольт.

Варикап. Это полупроводниковый диод, предназначенный для работы в качестве конденсатора, емкость которого управляется напряжением. Условное графическое обозначение варикапа представлено на рис. 2,6, в.

На варикап подают обратное напряжение. Барьерная емкость варикапа уменьшается при увеличении (по модулю) обратного напряжения. Характер изменения емкости у варикапа такой же, как и у обычного диода.

Туннельный диод. Это полупроводниковый диод, в котором используется явление туннельного пробоя при включении в прямом направлении. Характерной особенностью туннельного диода является наличие на прямой ветви вольт-амперной характеристики участка с отрицательным дифференциальным сопротивлением. Условное графическое обозначение диода представлено на рис. 2.6,г.

Для примера изобразим (рис. 2.7) прямую ветвь вольт-амперной характеристики германиевого туннельного усилительного диода 1И104А (I_{пр.макс} =20 мА – постоянный прямой ток, U_{обр.макс} =20 мВ), предназначенного для усиления в диапазоне волн 2…10 см (это соответствует частоте более 1 ГГц).

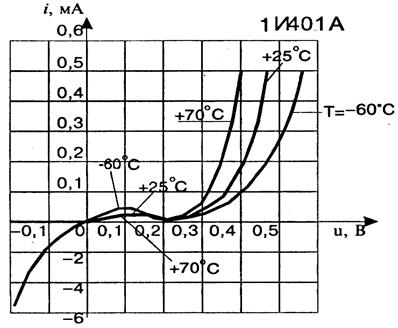

Рис. 2.9. Вольт-амперная характеристика германиевого туннельного диода

Общая емкость диода в точке минимума характеристики составляет 0,8…1,9 пФ. Полезно отметить, что проверка диода тестером не допускается. Туннельные диоды могут работать на очень высоких частотах – более 1 ГГц.

Наличие участка с отрицательным дифференциальным сопротивлением на вольт-амперной характеристике обеспечивает возможность использования туннельных диодов в качестве усилительного элемента и в качестве основного элемента генераторов.

В настоящее время туннельные диоды используются именно в этом качестве в области сверхвысоких частот.

Обращенный диод. Это полупроводниковый диод, физические явления в котором подобны физическим явлениям в туннельном диоде, поэтому зачастую обращенный диод рассматривают как вариант туннельного диода. При этом участок с отрицательным дифференциальным сопротивлением на вольт-амперной характеристике обращенного диода отсутствует или очень слабо выражен.

Обратная ветвь вольт-амперной характеристики обращенного диода (отличающаяся очень малым падением напряжения) используется в качестве прямой ветви «обычного диода», а прямая ветвь – в качестве обратной ветви. Отсюда и название – обращенный диод.

Условное графическое обозначение обращенного диода представлено на рис. 2.6,д.

Рассмотрим для примера вольт-амперные характеристики германиевого обращенного диода 1И104А (рис. 2.10), предназначенного, кроме прочего, для работы в импульсных устройствах (постоянный прямой ток – не более 0,3 мА, постоянный обратный ток – не более 4 мА (при ), общая емкость в точке минимума вольт-амперной характеристики 1,2…1,5 пФ).

Как видно из графика (рис. 2.10), обе ветви вольт-амперной характеристики практически симметричны (в зеркальном отражении) относительно начала координат. Участок отрицательного дифференциального сопротивления размещен на участке положительного напряжения между 0,1 и 0,3 В. При этом амплитуда тока на участке с отрицательным дифференциальным сопротивлением не превышает 0,05 мА.

Рис. 2.10. Вольт-амперная характеристика обращенного диода
