Полевые транзисторы

Полевой транзистор является очень широко используемым активным (т. е. способным усиливать сигналы) полупроводниковым прибором. Впервые он был предложен в 1930 году.

Полевыми транзисторами называют активные полупроводниковые приборы, в которых выходным током управляют с помощью электрического поля (в биполярных транзисторах выходной ток управляется входным током).

Полевые транзисторы называют также униполярными, так как в процессе протекания электрического тока участвуют только основные носители.

Различают два вида полевых транзисторов: с управляющим переходом и с изолированным затвором.

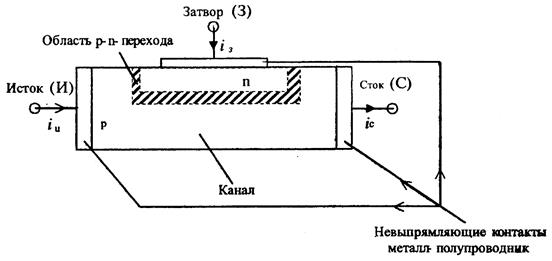

Устройство полевого транзистора. Схематическое изображение структуры полевого транзистора с управляющим переходом и каналом p -типа приведено на рис 4.1, а условное графическое обозначение этого транзистора – на рис. 4.2, а. Стрелка указывает направление от слоя p к слою n (как и стрелка в изображении эмиттера биполярного транзистора). В интегральных микросхемах линейные размеры транзисторов могут быть меньше 1 мкм.

Рис. 4.1. Структура полевого транзистора

Рис. 4.2. Графическое изображение полевого транзистора:

а) с управляющим переходом и каналом p-типа;

б) с управляющим p-n –переходом и каналом n-типа

Удельное сопротивление слоя n (затвора) намного меньше удельного сопротивления слоя p (канала), поэтому область p-n– перехода, обедненная подвижными носителями заряда и имеющая очень большое удельное сопротивление, расположена главным образом в слое p.

Если типы проводимости слоев полупроводника в рассмотренном транзисторе изменить на противоположные, то получим полевой транзистор с управляющим p-n– переходом и каналом n– типа. Его условное графическое обозначение представлено на рис. 4.2, б.

Схемы включения транзистора. Для полевого транзистора, как и для биполярного, выделяют три схемы включения. Для полевого транзистора это схемы с общим затвором (ОЗ), общим истоком (ОИ) и общим стоком (ОС). Наиболее часто используют схемы с общим истоком (рис. 4.3).

Рис. 4.3. Схема включения полевого транзистора с общим истоком (ОИ)

Так как в рабочем режиме , а , входными характеристиками обычно не пользуются. Например, для транзистора КП103Л для тока утечки затвора I_з.ут при t <85°C выполняется условие .

Выходные (стоковые) характеристики. Выходной характеристикой называют зависимость вида

,

где f – некоторая функция.

Полевой транзистор характеризуется следующими предельными параметрами (смысл которых понятен из обозначений): U_{ис.макс}, U_{зс.макс}, Р_макс.

Для транзистора КП103Л U_{ис.макс} =10 В, U_{зс.макс} =15 В, Р_макс =120 мВт (все при t =85°С).

Стокозатворные характеристики (характеристики передачи, передаточные, переходные, проходные характеристики). Стокозатворной характеристикой называют зависимость вида

const,

где f – некоторая функция.

Такие характеристики не дают принципиально новой информации по сравнению с выходными, но иногда более удобны для использования. Для некоторых транзисторов задается максимальное (по модулю) допустимое отрицательное напряжение u_зи, например, для транзистора 2П103Д это напряжение не должно быть по модулю больше чем 0,5 В.

Параметры, характеризующие свойства транзистора усиливать напряжение.

Крутизна стокозатворной характеристики S (крутизна характеристики полевого транзистора):

.

Обычно задается u_зи =0. При этом для транзисторов рассматривается крутизна максимальная Для КП103Л S=1,8…3,8 мА / В при u_ис =0, t =20°C.

Внутреннее дифференциальное сопротивление R_ис.диф (внутреннее сопротивление) определяется выражением:

.

Для КП103Л при u_ис =10 В, u_зи =0.

Коэффициент усиления

.

Можно отметить, что

.

Для КП103Л при S =2 мА / В и R_ис.диф =25 кОм М=2 (мА / В)·25 кОм =50.

Принципы управления параметрами электронного активного элемента, заложенные в полевых транзисторах, могут быть реализованы в более сложных электронных устройствах. К таким устройствам можно отнести ячейку памяти на основе полевого транзистора с изолированным затвором (флэш-память). Устройства флэш-памяти являются современными быстродействующими программируемыми постоянными запоминающими устройствами (ППЗУ) с электрической записью и электрическим стиранием информации (ЭСП-ПЗУ). Эти устройства являются энергонезависимыми, так как информация не стирается при отключении питания, выдерживают не менее 100 000 циклов записи/стирания.

Одной из разновидностей приборов, реализующих принципы полевых транзисторов, являются полупроводниковые приборы с зарядовой связью (ПЗС). Приборы с зарядовой связью используются:

• в запоминающих устройствах ЭВМ;
• в устройствах преобразования световых (оптических) сигналов в электрические.
