H – параметры транзистора

При определении переменных составляющих токов и напряжений (т. е. при анализе на переменном токе) и при условии, что транзистор работает в активном режиме, его часто представляют в виде линейного четырехполюсника (рис. 3.11). В четырехполюснике условно изображен транзистор с общим эмиттером.

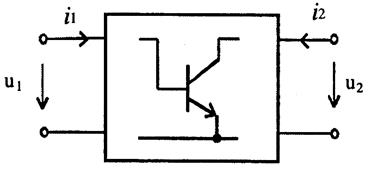

Рис. 3.11. Транзистор в виде четырехполюсника

Для разных схем включения транзистора токи и напряжения этого четырехполюсника обозначают различные токи и напряжения транзистора. Например, для схемы с общим эмиттером эти токи и напряжения следующие:

i₁ – переменная составляющая тока базы;

u₁ – переменная составляющая напряжения между базой и эмиттером;

i₂ – переменная составляющая тока коллектора;

u₂ – переменная составляющая напряжения между коллектором и эмиттером.

Транзистор удобно описывать, используя так называемые h-параметры.

Входное сопротивление транзистора для переменного сигнала (при закороченном выходе: u₂ =0):

.

Аналогично

- коэффициент обратной связи по напряжению.

Режим работы при i₁ =0 называют холостым ходом на входе.

Далее

- коэффициент передачи тока,

- выходная проводимость.

При этом

,

т. е.

Коэффициенты h_ij определяются опытным путем. Параметры, соответствующие схеме с общим эмиттером, обозначаются буквой «э», а схеме с общей базой – буквой «б».
