Построение линий пересечений параллелограммов




Построение высот параллелепипедов

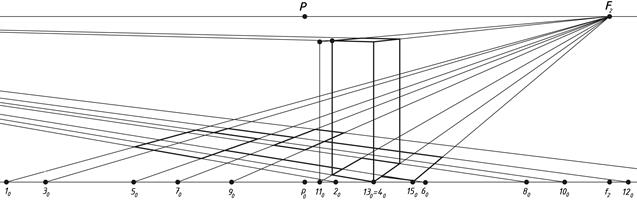

Для построения высоты ребра параллелепипеда необходимо воспользоваться масштабом высот:

-определить высоту ребра на ортогональном чертеже и увеличить на ранее выбранный коэффициент;

-на перспективном виде отложить величину ребра от точки пересечения фиксирующей линии и картинной плоскости;

-соединить верх полученного отрезка с точкой схода;

-восстановить перпендикуляр от проекции ребра на перспективном плане.

Полученный отрезок и является высотой ребра параллелепипеда в перспективе (рис. 8.6).

Рис. 8.6



Затем от верхней точки ребра параллелепипеда проводят линии в обе точки схода и восстанавливают перпендикуляры от проекций остальных ребер параллелепипеда (рис. 8.7).



Рис. 8.7



Аналогично строятся высоты остальных параллелепипедов (рис. 8.8). При построении перспективных изображений строятся только видимые грани объектов.

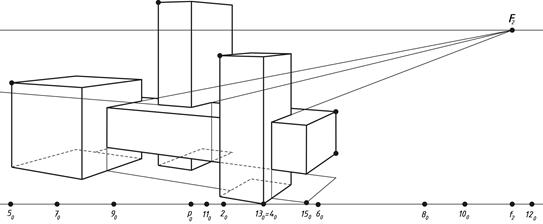

Проанализировав ортогональные чертежи, определяем, какие из параллелограммов пересекаются между собой. На перспективном изображении плана группы параллелограммов определяем проекции линий пересечения (Рис. 8.9).

Линии пересечений, проходящие по вертикальным граням параллелограммов, строятся при помощи вертикальных линий.

Линии пересечений, проходящие по горизонтальным граням параллелограммов, строятся при помощи линий, идущих к точкам схода.

Рис. 8.9. ЛИСТ 2 (построения с рис. 8.4- 8.8 не показаны)



ПРИЛОЖЕНИЕ 2

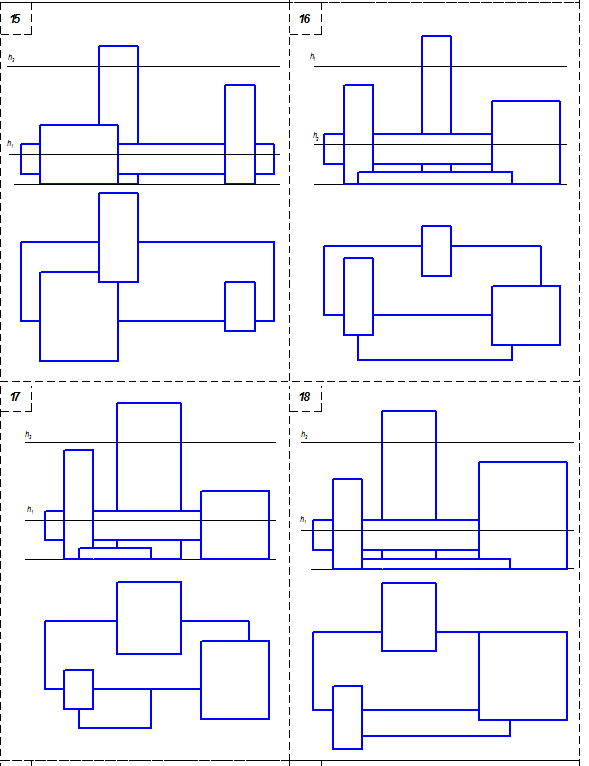

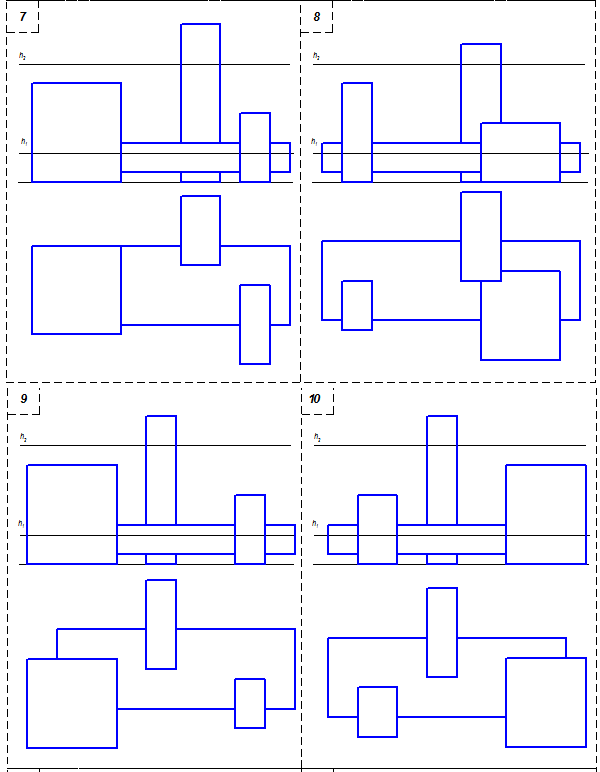

Варианты заданий

по теме «перспектива схематизированного здания»























Содержание



  1. Линейная перспектива. Основные понятия и определения 2. Перспективное изображение точки 3. Перспективное изображение прямой 3.1. Перспективное изображение горизонтальной прямой 3.2. Перспективное изображение параллельных прямых 4. Перспектива плоской фигуры, лежащей в предметной плоскости 5. Перспектива объемной фигуры 6. Построение перспективных масштабов 7. Построение фронтальной перспективы интерьера   Литература   Приложение 1. Содержание и порядок выполнения задания «перспектива схематизированного здания» Приложение 2. Варианты заданий по теме «перспектива схематизированного здания»
