Временное уплотнение каналов (ВУК)

Методы частотного уплотнения каналов.

Основаны на принципе частотного преобразования спектра сообщения отдельных источников на передающей стороне системы связи.

Модулируя поднесущее колебание можно получить N канальных сигналов, каждый из которых занимает полосу частот ΔF_i, которое зависит от ширины спектра исходящего сообщения X_i(t) и вида модуляции. Чтобы уменьшить взаимное влияние между каналами и облегчить их разделение, между ними вводятся защитные промежутки ΔF_зi.

, γ_зi – защитн. коэф полосы (1,2÷1,3)

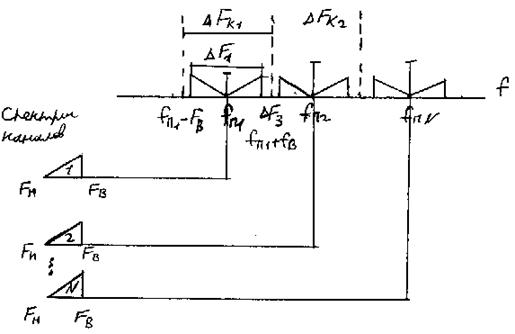

Из рисунка видно, что верхняя частота канального сигнала равна

Если число каналов и полосы частот защиты известны, то

, N – число каналов.

- поднесущая N-го канала.

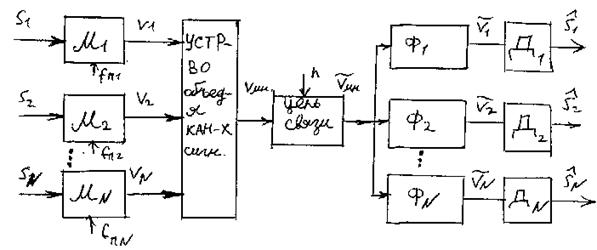

Структурная схема системы передачи инф. с ЧРК.

ВУК основано на дискр-ии сообщ-ий по времени. Исп-ся набор имп-х поднесущих, не перекрывающихся по времени.

(dTзащ) – защитный интервал.

Частота повторения импульсов должна удовл-ть F_п > 2F_в (высшая ч-та сообщ-я).

МК с-л формир-ся в рез-те линейного объед-я n каналов. Ширина спектра МК с-ла однозначно опр-ся длит-ю имп-в поднесущей .

Временное упл-е осущ-ся в синхронном режиме. Для в устр-вах упл-я формируют периодич-ю послед-ть синхроимпульсов с периодом Т_п=1/F_п. Число каналов, кот-е м.б. получено при ВУ:

Структурная схема СПИ с ВРК:

Электронные ключи (ЭК) выступают мод-рами АИМ с-лов. Упр-ся они импульсами с блока РИК (распр-ль имп-в по каналам). Блок РИК орг-ет сдвиг о времени имп-в от генератора имп-в (ГИ). Т. обр. имп-сы каждого канала, несущие в своей ампл-де инф-ю о первичном с-ле, передаются по цепи связи только в опр-е промежутки времени.

Раздел-е каналов на приёмной стороне осущ-ся также с помощью ЭК, кот-е должны работать синхронно и синфазно с ключами на перед-ей стороне. Это обесп-ся с пом-ю с-мы синхронизации (СС). ЭК на приёмнике исполняют роль канальных селекторов.

ФНЧ на приёмнике:

демод-я канальных с-лов закл-ся в восст-ии непрерывных с-лов S_i(t) по дискр-м знач-м.
