Асинхронной машине при неподвижном роторе

Электромагнитные процессы в трехфазной

МДС катушечной группы и фазной обмотки при укороченном шаге

Уравнения пульсирующих и бегущих волн

МДС обмоток переменного тока.

· пульсирующая волна

· бегущая волна

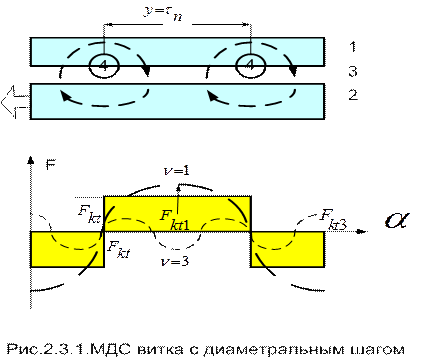

МДС фазы обмотки состоит из МДС отдельных катушек, соединенных в катушечные группы, которые образуют фазную обмотку. МДС отдельной катушки с диаметральным шагом на основании закона полного тока

Прямоугольная волна МДС катушки на основании разложения Фурье

представляет собой сумму пульсирующих с частотой тока волн всех нечетных гармоник МДС, где:

МДС трехфазной обмотки равна сумме трех фазных МДС

Частота их вращения

Рассматриваются процессы в асинхронной машине:

· при неподвижном роторе,

· при вращающемся роторе,

· режимы работы,

· вращающие моменты и мощности,

· механические и рабочие характеристики.

При неподвижном роторе асинхронная машина является трансформатором

· с вращающимся (а не пульсирующим) магнитным потоком,

· с магнитной системой, содержащей воздушный зазор,

· с распределенными (а не сосредоточенными) обмотками статора и ротора,

· с различными числами фаз статора и ротора.

Схема замещения, векторная диаграмма и уравнения напряжений и токов не отличаются от обычного трансформатора

ЭДС обмоток, соответственно, равны

Коэффициент трансформации по ЭДС и приведенная ЭДС ротора

Ток холостого хода и напряжение короткого замыкания такого трансформатора

Уравнения МДС и токов с учетом коэффициента трансформации по току

Приведенные сопротивления ротора

Основные режимы работы асинхронного двигателя при неподвижном заторможенном роторе:

· Индукционный регулятор,

· Сдвоенный индукционный регулятор,

· Фазорегулятор.
