Система термической подготовки на котлах БКЗ-420

Для котлов БКЗ-420 Красноярской ГРЭС-2 была разработана и внедрена система термической подготовки для организации безмазутной растопки топочных камер котлов с применением универсальных горелочных устройств, защищенных патентами на изобретение [ ].

Универальная пылеугольная горелка состоит из следующих основных частей (рис.5.25).

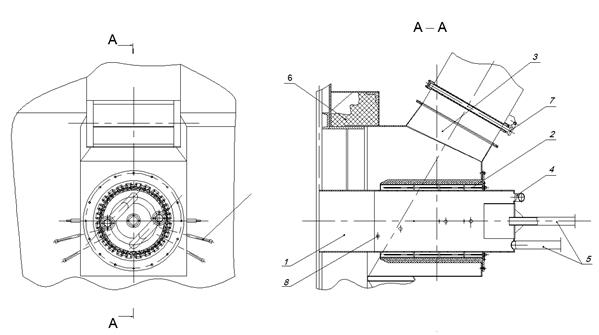

Рисунок 5.25 - Универсальная пылеугольная горелка

1 – циркуляционная труба; 2 – система электроразогрева; 3 – устройство подвода вторичного воздуха; 4 – устройство подвода пыли высокой концентрации (ПВК); 5 – ввод первичного воздуха; 6 – амбразура выхода пламени в топку; 7 – шибер регулирования подачи вторичного воздуха; 8– термопара контроля температуры

циркуляционной трубы.

Циркуляционная труба (1) выполнена в виде цилиндра с раструбом из теплостойкой стали марки 20Х23Н18 ГОСТ 103 – 76. Система электроразогрева (2) состоит из 24 ТЭН, равномерно по периметру циркуляционной трубы, суммарная мощность ТЭН составляет 48 КВт.

Устройство подвода вторичного воздуха (3) выполнено в виде металлического короба, внутри которого установлена циркуляционная труба (1), с системой электроразогрева (2). Ргулирование асхода вторичного воздуха осуществляется шибером (7).

Устройство подвода ПВК (4) и ввода первичного воздуха (5) объединены, обеспечивают закрутку ПВК и поступление пылевоздушной смеси в циркуляционную трубу (1). Всережимная пылеугольная горелкаустановлена в существующую амбразуру котла (6). Для контроля температуры поверхности циркуляционной трубы и пылегазового потока установлены гильзы с термопарами (8).
